Несъемная опалубка для плиты перекрытия

Несъемная опалубка ПЕНОПЛЭКС® при устройстве ленточного фундамента.

30.11.2017 При возведении ленточных фундаментов из монолитного железобетона не обойтись без устройства опалубки. В традиционном понимании опалубка представляет собой ограждающую конструкцию чаще всего из деревянных конструкций, которая служит для придания точных геометрических параметров и положения в пространстве изделиям из бетона. После отверждения бетонного раствора опалубка удаляется. Однако есть альтернативный способ, позволяющий оставить опалубку в качестве составной части строительной конструкции.
Такая технология называется несъемной опалубкой ПЕНОПЛЭКС®. Этот способ позволяет сократить объем строительно-монтажных работ на один этап – исключить распалубливание, а самое главное – отпадает необходимость в деревянной опалубке, которая составляет значительную часть при производстве работ и далее по ходу работ утилизируется.
Уникальная технология с утеплителем ПЕНОПЛЭКС® помогает улучшить многие характеристики строительной конструкции. Несъемная опалубка ПЕНОПЛЭКС® также выполняет функцию теплоизоляции для фундаментной и цокольной частей будущего дома. Методика устройства несъемной опалубки уже давно и активно используются в Европе и это связано, в первую очередь, с энергоэффективностью возводимых строительных конструкций.

Несъемная опалубка для частного домостроения

Применение ленточного фундамента в частном домостроении обусловлено его универсальностью, надежностью и доступной ценой. Один из самых дорогих этапов создания малозаглубленного и заглубленного ленточного фундамента – это устройство опалубки для фундамента. Несъемная опалубка ПЕНОПЛЭКС® позволяет значительно удешевить и ускорить технологический процесс. Выступающая над поверхностью земли часть ленточного фундамента становится цоколем будущего дома, который уже утеплен качественной теплоизоляцией ПЕНОПЛЭКС®. Таким образом, данная технология позволяет соединить создание опалубки и утепление фундамента с цоколем в единый процесс.

Крепление несъемной опалубки ПЕНОПЛЭКС®

Крепление несъемной опалубки ПЕНОПЛЭКС® происходит с помощью универсальной стяжки. Благодаря удлиняющему элементу стяжки можно регулировать толщину бетонной стяжки. Такая стяжка будет универсально использоваться как при устройстве фундаментов, так и при устройстве стен.

Основные элементы стяжки:

1. Универсальная стяжка

2. Закладная под арматуру

Вид универсальной стяжки в собранном виде:

Устройство несъемной опалубки ПЕНОПЛЭКС® с применением универсальной стяжки, как правило, выглядит следующим образом:

1. Внешний слой: ПЕНОПЛЭКС®

2. Внутренний слой: ПЕНОПЛЭКС®

3. Универсальная стяжка несъемной опалубки

4. Арматурный каркас

  • Ускорение проведения строительных работ. Ускоряется и упрощается строительство за счёт объединения нескольких операций в одной. Несущие конструкции и теплоизоляция монтируются за один технологический цикл.
  • Экономия финансовых средств. Высоких затрат на опалубку, которая после демонтажа утилизируется, не потребуется. Утеплитель ПЕНОПЛЭКС® также позволяет получить ровную поверхность стен фундамента, что снижает расход бетонной смеси.
  • Увеличение надежности конструкции. Главный элемент несъемной опалубки – надежный утеплитель ПЕНОПЛЭКС® впоследствии становится частью конструкции стен.
  • Высокая прочность конструкции. Благодаря высокой прочности на сжатие (более 20 тонн на 1 м2) ПЕНОПЛЭКС® не проминается и не продавливается под действием бетонной смеси.
  • Герметичность конструкции. Нулевое водопоглощение и ступенчатая кромка по периметру ПЕНОПЛЭКС® позволяет монтировать плиты максимально герметично друг к другу и исключить протечки воды и бетонной смеси.
  • Защита от биоповреждения. Защищая несущие элементы конструкции от неблагоприятного воздействия внешней окружающей среды, биостойкая и экологичная теплоизоляция ПЕНОПЛЭКС® продлевает срок их эксплуатации.
  • Исключение теплопотерь дома. Использование качественной теплоизоляции ПЕНОПЛЭКС® позволяет предотвратить промерзание грунта и поступление холода к фундаменту. Неизменный низкий коэффициент теплопроводности 0,032 Вт/м∙ºК ПЕНОПЛЭКС® исключает теплопотери дома через фундамент, соответственно внутренние помещения остаются теплыми.

Важным фактором, отличающим технологию несъемной опалубки от традиционного устройства ленточного фундамента, является то, что при этой технологии тепловой контур бетонного сердечника фундамента будет полностью замкнут. (это позволит сэкономить до 11 % тепловой энергии)

Стоимость устройства несъемной опалубки, по сравнению с обычной технологией будет примерно на 20% дешевле. В расчете, подразумевается, что ленточный фундамент будет теплоизолироваться и в том и в другом случае.

Рассмотрим монолитное строительство ленточного фундамента дома 12м на 12м с несущей стеной посередине с применением ПЕНОПЛЭКС, в качестве теплоизоляционных панелей

Фундамент с применением съемной деревянной опалубки

Фундамент с применение несъемной опалубки ПЕНОПЛЭКС

Несъемная опалубка для фундамента и стен

Выбирая между эффективностью и ценой строительства дома, опытный строитель отдаст предпочтение первому критерию. Несъемная опалубка в данном случае, хотя и будет дороже, но выполнит сразу несколько функций – утепление фундамента, гидро- и теплоизоляция, защита от распространения плесени. То есть, сэкономив на опалубке и установив съемную, нужно будет потратиться на обработку фундамента, в итоге стоимость будет одинаковой, а работы в 2 раза больше.

Технически, несъемная опалубка – это конструкция из панелей, соединительных элементов и арматуры, выполненная в виде короба для заполнения бетоном и оставляемая как часть монолитного строительства. Речь идет не только о фундаменте, но о несущих стенах, колоннах, подпорных балок и т.д.

Какие существуют разновидности, из чего делают несъемную опалубку, чтобы ее не разорвало бетоном и какая технология строительства – все это вы найдете в нашей статье.

Несъемная опалубка для фундамента – использовать или нет?

90% надежности постройки зависит от фундамента. Несъемная опалубка будет намного практичней и удобней, чем ленточная скользящая (съемная). Но нужно учитывать, что есть ряд плюсов и минусов, оценивая которые можно понять, подходит она для конкретного строения или нет.

  1. Простая сборка и высокая скорость установки – несъемная опалубка из пенополистирола или пенопласта уже имеет пазовые соединения, за счет собирается как конструктор, армируется и затягивается на стыках. Можно самому, не имея ни малейшего опыта, собрать ее и просто залить раствором.
  2. Не требуются подпорки – собранная конструкция будет очень прочной и герметичной строгой геометрической формы. Мало того, что не будет протечек, заранее можно продумать монтаж водопроводных и канализационных труб.
  3. Тепло- и гидроизоляция – важнейший параметр качества фундамента. Если скользящую после удаления нужно обрабатывать битумом и утеплять, но огромный плюс несъемной в том, что все опции уже в наборе.
  4. В результате получится действительно монолитный фундамент, который хоть и будет дороже, но по скорости возведения быстрее в 3 раза.

Если и минусы использования такой технологии:

  1. Возводить несъемную опалубку из пенопласта или пенополистирола в регионах, где среднегодовая температура отрицательная, нельзя. Если грунт постоянно промерзает, материал разрушится и основа начнет проседать.
  2. Чем тоньше материал, тем быстрее он промерзает даже в средней полосе России. Выбирать следует толстые блоки – чем толще, тем лучше. Да, это будет дороже, но тогда срок эксплуатации будет от 50 лет и больше.

Для северных регионов делать несъемную опалубку лучше из фибролита, арболита или щепо-цементного композита М400 и М500. У таких стройматериалов коэффициент термоизоляции на порядок выше ППС и пенопласта.

Как видно, это не столько минусы, сколько особенности выбора материала изготовления. При правильном подходе у несъемной опалубки для фундамента, стен и перекрытий равных нет.

Декоративная отделка

Принципиальным является вопрос внешней отделки – надолго оставлять его в чистом виде не следует. Сегодня ряд компаний выпускает уже полностью готовые блоки несъемной опалубки с утеплением и декоративной отделкой. Так, например, в продаже представлен большой ассортимент Техноблок с разной декоративной облицовкой, с утеплителем разной толщины и без утеплителя. Это еще больше ускоряет стройку.

Несъемная опалубка с декоративной отделкой

Для того, чтобы сразу убрать сомнения, отметим, что дешевле лить фундамент в утепленный короб из пенопласта или пенополистирола, а потом самому сделать финишную отделку, чем использовать декоративную опалубку с утеплителем. Но это дольше и требует уже навыков по монтажу облицовки.

Из готовых вариантов – продукция компании Легострой. Продажа декоративной несъемной опалубки без утеплителя, с одно- и двусторонним утеплением, с двусторонним декоративным слоем. Изготавливают из цветного керамзитобетона. Цена 2800-3300 руб./м2.

Возможные проблемы

Глобальных проблем две — промерзание грунта и открытые участки арматуры.

Как решать вопрос с промерзанием, было сказано ранее – выбирать толстые плиты, например, пенопласт ПСБ-С 50. Лучше делать из арболита, фибролита и аналогичных стройматериалов – они не промерзают, не растрескиваются и не истончаются.

Несъемная опалубка из арболита

Открытые участки арматуры появляются при недостаточной вибрации при заливке бетона в короб, в результате чего образуются свищи и раковины. Проблемы можно решить двумя способами:

  • заливка бетона с использованием вибраторов, в холодное время года надо делать прогрев;
  • использовать вместо металлической стеклопластиковую арматуру, которая в 2 раза прочнее на разрыв, не ржавеет и не вступает в реакцию с кислотами, при этом она легче, а прутья нарезаются по нужной длине.

Крепеж и правила фиксации

Крепление нужно выбирать так, чтобы не увеличилась трудоемкость всего процесса. Такой пример как на фото устанавливается просто и быстро – это уже готовое крепление, которое продают в комплекте с конструкцией. Принципиальное отличие от проволоки в том, что уже подобраны размеры, ее не надо скручивать. В среднем цена такой стяжки 15 руб., армирование осуществляется по проекту с учетом высоты и расчетной нагрузки.

Специальный крепеж для несъемной опалубки

Один элемент стяжки выдерживает давление в 250 кг, соответственно, количество крепежей на погонный метр определяется по давлению бетона на стенки. Длина рассчитывается по толщине сердечника – 10-25 см с шагом 5 см, при необходимости стяжка увеличивается (для высоконагруженных стен) до 60 см с той же длиной шага. Такой расчет сделан с тем, чтобы можно было пользоваться бетононасосом и глубинным вибратором при заливке бетона.

Подходят такие крепежи для несъемной опалубки из:

  • пенополистирола;
  • пенопласта;
  • профлистов;
  • арболита;
  • плит гринборд и т.д.

Несъемная опалубка для перекрытий

Самой сложной задачей строительства дома является возведение потолочных перекрытий и пролетов. Если на стадии строительства фундамента допущены ошибки, это приведет к постепенному проседанию, трещинам на стенах, что, в принципе, можно исправить при желании. Ошибка в устройстве опалубки и заливке плиты перекрытия приведет к катастрофе. Именно поэтому чаще всего для этих целей используются блоки несъемной опалубки из профлиста, которые остаются в бетоне и не демонтируются.

Несъемная опалубка из профнастила

В целом, процесс изготовления ЖБ плиты перекрытия не отличается от возведения фундамента, но все происходит на высоте, то есть задача строителя не просто вылить каркас, но удержать его в сохранном состоянии все время, пока застывает бетон.

В конструкцию несъемной опалубки из профлиста входят 3 основных элемента:

  • прочная форма с крепежами, рассчитанная на удержание массы бетона толщиной 15-18 см;
  • арматурный пояс;
  • стойки для опалубки.

Самое тяжелое в обустройстве железобетонной плиты перекрытия – правильная установка опорных стоек, чтобы при застывании массу не перекосило, и она не сместилась в одну из сторон.

Почему для плит перекрытия делать опалубку лучше из профлиста?

  1. Профлист – это металлический лист, изготавливаемый из листовой оцинкованной стали методом холодного проката. Именно металл в состоянии обеспечить необходимую жесткость конструкции, а оцинковка исключит развитие коррозии.
  2. Горизонтальное и вертикальное крепление профлиста само по себе выступает как армопояс, который усиливает допонительная арматура.
  3. Листы нарезаются на разные фрагменты, благодаря чему можно собрать как конструктор любую геометрическую форму.
  4. Малый вес – при монтаже плиты перекрытия вес профлиста слишком мал, чтобы говорить о какой-либо дополнительной нагрузке на балки и фундамент.
  5. За счет ребер монолитная плита получает дополнительную жесткость.

По технологии уже после монтажа несъемной опалубки из профлиста сперва заливаются ребра жесткости вручную, чтобы исключить прогиб от массы. И только после наливают бетон с одновременным уплотнением. При таком подходе не будет воздушных пузырей.

ВИДЕО: Плита перекрытия на профлисте для газобетоного дома

Несъемная опалубка из пенопласта

Пенопласт и пенополистирол – самые популярные материалы для изготовления блоков несъемной опалубки. В приоритете минимальная тепло- и паропроницаемость, малый вес и низкая цена. Суть технологии сводится к следующим моментам:

  • установка опалубки;
  • армирование;
  • заливка тяжелым бетоном
  • отделочные работы.

Идем по порядку.

Пошаговая инструкция: монтаж опалубки и армирование

  1. Замер территории, подготовка плана будущей постройки и разметка территории под основание.
  2. Выкопка траншеи под фундамент глубиной не меньше 50 см (ниже точки промерзания грунта) и шириной 40 см. Стены котлована должны быть строго горизонтальными и ровными, так как в дальнейшем выровнять их уже не получится.
  3. Создание дренажной подушки на ровном основании. Для подушки используется песчано-гравийная смесь шириной 15-20 см, которую смачивают водой и очень плотно утрамбовывают. В подушку с шагом 50 см устанавливают пруты арматуры – это связка для будущей опалубки.
  4. Заливают слой бетона 5 см, разравнивают его до идеально ровного основания (монтажный уровень в помощь). Это – основа под несъемную опалубку из пенопласта.
  5. Как только бетон застыл, можно приступать к установке плит между прутьями арматуры. Между самими блоками ставят перемычки длиной 10-25 см в зависимости от толщины пенопласта.

Между собой плиты соединяют пазо-гребневым способом, чтобы не было зазоров и пустот между ними. Углы дополнительно фиксируются специальными крепежами, чтобы точно выдержать 90°.

  1. После установки всех блоков уровнем или отвесом проверяют геометрию.

Заливка бетоном

При работе с пенопластом в бетоне должен быть крупнофракционный щебень (размер фракции больше 8 мм).

Раствор заливают в несколько этапов, постоянно утрамбовывая его глубинным вибратором. Не должно быть пустот и свищей, это приведет к коррозии арматуры.

Максимальное количество заливочных слоев – 3, иначе листы начнет разрывать под тяжестью бетона.

После заливки выравнивают поверхность и ждут 7-12 дней до полного застывания.

На этом строительство фундамента закончено, остались отделочные работы.

Напомним, что плиты можно вырезать самостоятельно, а можно приобрести уже готовые конструкторы. Это несъемная опалубка пенополистирольная Изодом и Технониколь.

ВИДЕО: Строительство дома из пенопластовой опалубки

Несъемная опалубка из арболита

Арболит (деревобетон) – разновидность легкого бетона, изготовленная из древесной щепы определенного размера, высокосортного цемента и полимерных составляющих.

По сравнению с пенопластом и пенополистиролом арболит гораздо более предпочтительный вариант для обустройства фундамента. Он не промерзает, четко держит форму, выигрывает по тепло- и гидроизоляции и поставляется в уже готовых формах.

Популярностью на российском рынке пользуются плиты Durisol — система несъёмной опалубки для возведения вертикальных строительных конструкций: наружных несущих стен, внутренних несущих стен и перегородок.

Технология подходит и для многоэтажных зданий. Блоки Дюрисол это система-конструктор, позволяющая создавать самые разные конфигурации стен. Блоки стандартной длины 50 мм высотой 25 мм. Толщина от 15 до 37,5 см, что зависит от назначения и региона.

Пошаговая инструкция по монтажу фундамента из арболита

  1. Из арболитовых полых блоков собирают конструкцию с 2-мя вертикальными проемами.
  2. Первый проем заполняют утеплителем, второй армируют для того, чтобы увеличить прочность и не дать бетону продавить блок.
  3. Заливают полости тяжелым бетоном в 3 слоя, постоянно утрамбовывая глубинным вибратором.
  4. Собранные блоки дополнительно фиксируют бетонным раствором или клеем.

По аналогичной технологии работают и с фибролитом.

ВИДЕО: Монтаж опалубки из арболита

Разновидности несъемной опалубки для фундамента и монолитного строительства в целом

Если раньше опалубку сначала монтировали, а после полного застывания раствора ее демонтировали, то сейчас все большую популярность приобретает несъемная опалубка, которая становится неотъемлемой частью всей железобетонной конструкции. Несомненным достоинством такого вида опалубки является высокая скорость монтажа (время на демонтаж вообще не расходуется). Также она выступает в качестве утеплителя несущих стен здания, что значительно увеличивает энергосберегающие качества любого строения.

Разновидности несъемной опалубки

Виды несъемной опалубки в зависимости от материала, используемого для ее изготовления:

  • Пенополистирольная. Самый распространенный вид, применяемый для обустройства фундаментов и стен при монолитном строительстве малоэтажных зданий (до 4÷5 этажей). Для ее производства используют пенополистирол плотностью около 25÷30 кг/мᶟ (что в 2 раза больше, чем у пенополистирольных плит, применяемых только для утепления). Различные элементы такой пенополистирольной формы широко представлены на современном строительном рынке.
  • Щепоцементная (арболитовая). Изготавливают из пропитанной специальными составами древесной щепы (до 90% общего объема) и цемента (в качестве связующего компонента). Производят в виде пустотелых блоков или панелей. Является самой экологически безопасной.
  • Фибролитовая. Изготавливают на основе длинных (до 50 см) древесных волокон (около 70% общего объема) и магнезита. Характеризуется высокой прочностью на сжатие и изгиб, при этом ее легко пилить и обрабатывать.

  • Полистиролбетонная. Представляет собой пустотелые блоки из полистиролбетона или тонкие плиты, предназначенные для обустройства межкомнатных перегородок.
  • Керамзитобетонная. Представляет собой пустотелый шлакоблок. Довольно прочная и надежная, однако требует дополнительного утепления стен и довольно дорогая.
  • Несъемная бетонная опалубка выпускается в виде пустотелых блоков для фундаментов, стен (монолитное строительство) или тонких панелей, изготавливаемых методом полусухого вибропрессования.

  • Комбинированная: внешняя стенка изготовлена из пенополистирола, а внутренняя из листового материала (ОСП, ЦСП и им подобных).

Строительство из несъемной опалубки (независимо от материала, из которого она изготовлена) обладает целым рядом достоинств:

  • Сроки строительства значительно сокращены.
  • Для монтажа нет необходимости применять специальные механизмы и приспособления.
  • Несъемная опалубка своими руками может быть смонтирована даже неквалифицированным человеком, так как обустраивается она по принципу детского конструктора.
  • Удобство обустройства коммуникационных сетей (водопровод, канализация, электричество и так далее).

Несъемная опалубка из пенополистирола

Этот вид несъемной опалубки наиболее широко распространен и популярен у приверженцев монолитного строительства. Стандартный пустотелый блок из пенополистерола имеет длину 1200 мм, ширину 250 или 300 мм, высоту 250, 300 или 400 мм, толщину внутренней стенки 50 мм, толщину наружной стенки 50 или 100 мм (в зависимости от климатических условий места строительства). Каждое изделие имеет пазы в нижней части и гребни в верхней части. Монтаж несъемной опалубки очень прост и конструктивно напоминает детский конструктор “Lego”. Торцевые части элементов монтируются по системе шип-паз (никаких клеевых составов или растворов не требуется). Помимо основных стеновых блоков сейчас производят дополнительные монтажные элементы самой различной конфигурации: торцевые заглушки для обустройства проемов под двери и окна; готовые угловые модули; перемычки над окнами; радиальные элементы; изделия с вырезами для связки арматурного каркаса стены с армирующими элементами перекрытия; специальные элементы для отливки перекрытий и другие.

Первый ряд блоков монтируем на гидроизоляционный слой фундамента. Укладку начинаем от угла к середине стены, чтобы неполные блоки оказались ближе к середине. Последующие ряды укладываем со сдвигом в шахматном порядке. Углубления в поперечных перемычках служат для укладки продольных несущих арматурных прутьев, через вертикальные пустоты прокладываем вертикальные прутки арматуры, которые связываем с горизонтальными прутками.

Важно! Вертикальные армирующие элементы монолитной стены обязательно должны быть связаны с арматурой фундамента.

За один раз укладываем не более 4 рядов, так как одновременная заливка бетона при использовании пенополистирольных изделий допускается на высоту не более 1 м. При механизированной заливке бетона подачу раствора осуществляем с помощью насоса, работающего с небольшой скоростью. После этого раствор уплотняем с помощью узких погружных вибраторов (вибрационной иглы диаметром 40÷50 мм) или ручным методом с помощью арматурного прутка. После заливки бетона проверяем правильность вертикали стены с помощью отвеса и уровня.

Совет! Небольшие корректировки можно вносить только до застывания раствора.

После частичного схватывания раствора приступаем к укладке и армированию следующих рядов опалубки для стен.

Обустройство фундаментов с использованием несъемной опалубки

При обустройстве фундаментов (в особенности ленточных) давно и с успехом применяют несъемные элементы и плиты из различных материалов. Так как фундамент испытывает наибольшие нагрузки, является основой всего будущего строения и от него зависит не только прочность, но и долговечность здания, то для его изготовления лучше применять опалубку из материалов повышенной плотности (например, бетона или фибролита). Можно применить и пенополистирольную опалубку. Однако следует учитывать то, что несъемная опалубка для фундамента из стандартных блоков (шириной 250 или 300 мм) пригодна для обустройства ленты шириной не более 200 мм. Такой фундамент подходит для возведения только легких одноэтажных построек. А при использовании пенополистирольных плит можно создать и более широкий ленточный фундамент, установив поперечные крепежные перемычки необходимой длины.

Если фундамент с несъемной опалубкой строим для возведения здания с тяжелыми несущими стенами, то целесообразнее применить бетонные пустотелые элементы. Их производят шириной вплоть до 400 мм, и этот размер наилучшим образом подходит для ленточного фундамента. Монтаж несъемной бетонной опалубки для фундамента производим с использованием небольшого количества раствора. Блоки укладываем в шахматном порядке, начиная с углов. Армирование производим обычным способом. Высота блоков составляет 250÷300 мм, что соответствует шагу установки несущих горизонтальных армирующих прутьев: это способствует созданию наиболее прочного ленточного фундамента. Вертикальные арматуры устанавливаем через пустоты бетонных блоков и связываем с горизонтальными прутьями.

Межэтажные перекрытия с использованием несъемной опалубки

Для обустройства монолитных межэтажных перекрытий обычно используют два вида опалубки:

  • из металлического несущего профнастила (маркируется индексом Н): толщина листа 0,6÷0,7 мм и высота профиля от 57 до 114 мм;

  • из пенополистирольных плит-модулей (размером 600Х600Х190 мм) с отверстиями для специального металлического профиля, усиливающего прочность, и усеченными краями для укладки арматуры.

В обоих случаях несъемная опалубка для перекрытий подкрепляется снизу системой балок и стоек, которые впоследствии после полного затвердевания раствора убирают. Армирование перекрытия своими руками производят аналогично армированию цементно-песчаной стяжки. Арматурный пояс перекрытия обязательно связывают с металлическим каркасом монолитной стены. Для этого с внутренней стороны стеновых элементов прорезают горизонтальные отверстия по всему периметру перекрытия высотой, соответствующей толщине плиты перекрытия.

Важно! Для предотвращения излишнего перетекания раствора через отверстия в вертикальной стеновой опалубке заливку стен и перекрытия производят одновременно до верхнего уровня перекрытия.

Применение легких полипропиленовых модулей значительно уменьшает вес перекрытия, что, в конечном счете, уменьшает нагрузки на несущие стены и фундамент. При этом перекрытие получается тепло- и звукоизоляционным.

На заметку! Использование полипропиленовых элементов допускается только при длине перекрытий менее 12 м. При этом металлический профиль выбирают немного длиннее самого пролета, чтобы его концы заходили в отверстия элементов монолитной стены.

Технология несъемной опалубки довольно проста. При покупке элементов опалубки следует выбирать проверенного и хорошо зарекомендовавшего себя на строительном рынке производителя, тогда весь «конструктор» соберете без щелей и перекосов. Строгое соблюдение технических рекомендаций при монтаже несъемной опалубки для монолитного строительства позволит создать долговечный и теплый дом.

Опалубка перекрытий

Горизонтальная опалубка перекрытий – это многофункциональная вспомогательная пространственная конструкция, предназначенная для возведения монолитных бетонных и железобетонных конструкций в горизонтальной плоскости при определенной температуре окружающей среды и нагрузкой на ось до 60кПа.

Конструктивно горизонтальная металлическая опалубка для перекрытий состоит из металлокаркаса и палубы. Обеспечение горизонтальным конструкциям монолитных геометрических форм, толщины плиты перекрытия на необходимых проектных высотах осуществляет разная по типам, видам и техническим характеристикам опалубка под перекрытие.

Виды опалубки перекрытий

По разборности опалубка плиты для плит перекрытия существует: несъемная и съемная.

К съемной относятся системы и элементы, предназначенные для многоразового использования: телескопические стойки, объемная стойка, двутавровая балка и ламинированная фанера.

Несъемная заключает в себе горизонтальную часть конструкции, которая после проведения бетонных работ не демонтируется, а становится частью сооружения. Для данной технологии используется профнастил, обладающий несущей способностью, благодаря ребрам жесткости, и пенополистирол, обеспечивающий параллельно и теплоизоляционные свойства конструкции.

По конструкции съемная горизонтальная металлическая опалубка для перекрытий подразделяется на несколько видов:

  • на телескопических стойках;
  • система опорных объемных стоек;

Опалубка для плиты перекрытия каждого из выше перечисленных видов включает в себя металлическую конструкцию, состоящую из элементов, и служит для восприятия давления бетонной смеси. В зависимости от особенностей сооружения может использоваться та и иная система опалубки перекрытий.

Применение систем опалубки для плит перекрытия

Применение и производство опалубки для монолитного строительства бетонных и железобетонных конструкций нормировано Государственным стандартом РФ 52085-2003. Общие технические условия».

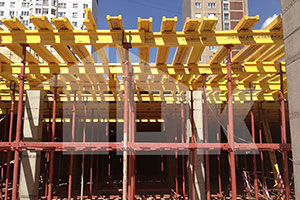

Металлическая опалубка для перекрытий на телескопических стойках применяется на высоте перекрытий в диапазоне 1,0 — 4,9 (м) с максимальной толщиной плиты 300мм. Наибольшее использование телескопические стойки получили в гражданском строительстве при возведении жилых домов.

Объемная опалубка перекрытий применяются там, где высота перекрытий превышает 4,5 – 5,0 (м) и толщина плиты более 300мм. Объемная стойка практически не заменима при возведении монолитных объектов индустриального, дорожного и культурно-спортивных комплексов.

Цена-качество продукции от фирмы «ТИТАН ГРУПП»

Комплектование «монолитных» объектов строительной опалубкой является одним из приоритетных направлений деятельности нашей компании. Долгосрочные партнерские отношения с лучшими производителями позволяют «ТИТАН ГРУПП» поставлять опалубку для монолитной плиты перекрытия высокого качества по приемлемым ценам, сохраняя продолжительное время репутацию надежного и честного поставщика.

Цена опалубки для монолитной плиты перекрытия напрямую зависит от надежности и долговечности оборудования, обусловленных соответствующим качеством стоек и комплектующих. Особое внимание следует обратить на технических характеристиках элементов по следующим параметрам:

  • материал (диаметр, толщина и т.д.), используемый для производства комплектующих элементов;
  • прочность сварных швов, способ сваривания, клеевые составы, технология производства;
  • качество деревянной двутавровой балки;
  • качество используемой ламинированной фанеры.

Цена на опалубку для монолитных перекрытий и условия поставки фирмы «ТИТАН ГРУПП» всегда являются отражением оптимального технического и экономического решения, исходя из пожеланий и потребностей заказчика.

Сотрудничество с фирмой «ТИТАН ГРУПП» — гарантия безопасности

Руководствуясь стандартом, введенным в действие постановлением Госстроя РФ № 42 от 22.05.2003 г., «ТИТАН ГРУПП» осуществляет поставки продукции по всей территории России в соответствии со всеми необходимыми техническими требованиями к качеству, предъявляемыми нашими заказчиками.

Опытные инженеры компании готовы произвести расчет и предоставить оптимальное предложение по комплектности элементов и виду опалубки перекрытий. Специалисты «ТИТАН ГРУПП» также обеспечат наилучшие выгодные условия приобретения даже по сложным проектам и нестандартным ситуациям. Для постоянных клиентов, строительных организаций и дилеров в компании предусмотрена гибкая система скидок, основанная на индивидуальном подходе к каждому заказчику.

Вы можете купить комплект монолитной горизонтальной опалубки перекрытий, подробно ознакомившись с любой из предлагаемых систем на сайте, либо получить профессиональную консультацию о качестве и технических особенностях, позвонив по телефону: +7 (495) 636-27-55 или направив с сайта заполненную форму заказа. При необходимости мы оперативно организуем доставку оборудования до объекта, проведем инструктаж и шеф-монтаж. Так же на нашем сайте доступен прайс-лист на опалубку перекрытий, обновляемый раз в несколько недель.

Сотрудничество с фирмой «ТИТАН ГРУПП» по вопросам покупки и монтажа опалубки монолитных перекрытий – это:

  • объёмный каталог горизонтальной опалубки перекрытий в Москве
  • получение продукции высокого качества, проверенная временем;
  • профессиональная консультация высококлассных специалистов;
  • индивидуальные условия ценообразования, основанные на сложном соотношении цена-качество-время-сервис.
  • консультирование на всех этапах монтажа опалубки монолитного перекрытия

На складе «ТИТАН ГРУПП» всегда поддерживается не уменьшаемый остаток комплектующих опалубки для монолитных перекрытий, способствующий обеспечению оперативной поставки продукции. Наши расценки вас вас приятно удивят!

«ТИТАН ГРУПП» в отличие от ряда поставщиков и производителей никогда не осуществляет продажу опалубки перекрытий сомнительного качества и низких технических характеристик, руководствуясь простым правилом: «безопасность – превыше всего!».

Опалубка перекрытий

Поиск

Где купить качественную опалубку перекрытий на выгодных условиях?

Купить съемную и несъемную опалубку для перекрытий по хорошей цене легко в 1-Й ОПАЛУБОЧНОЙ КОМПАНИИ. Почему именно у нас приобретение будет максимально комфортным? Все очень просто. Мы следим, чтобы клиент получал желаемое при минимальных усилиях. Возьмем на себя все хлопоты. Вам нужно только сделать заказ. Вы убедитесь, что именно мы – лучший поставщик подобных конструкций на российском рынке.

Возможно ли возведение перекрытий в современных условиях без опалубки?

Как известно, любое здание и сооружение должно быть надежным и долговечным. Немалую роль в этом играют перекрытия. Раньше строители часто использовали деревянные изделия для этих целей, но они не могли обеспечить безопасность строения на требуемом уровне. На смену им пришли железобетонные плиты, но и они перестали соответствовать все более требовательным нормативам. Именно поэтому строители пришли к решению применять монолитные конструкции, которые отличаются хорошими изоляционными качествами, ровной поверхностью и прочностью.

Создание такого перекрытия невозможно без опалубки. Дело в том, что бетон, застывая, принимает определенную форму, которая может быть любой. Все зависит от конструкции системы, которая армирует и удерживает смесь до затвердевания. Эту роль и играет опалубка под перекрытие. Как видите, подобные монолитные системы крайне важны в современном строительстве. Без них вряд ли можно представить себе работу на объекте.

Любой специалист в данной сфере скажет, что от качества опалубочной конструкции зависит надежность и долговечность всего здания, ведь без хороших перекрытий его даже не сдадут в эксплуатацию. Именно поэтому не стоит экономить. На первом месте должно стоять качество. Мы не призываем к растратам. Скажем больше, в нашем каталоге есть немало привлекательных предложений по умеренной цене. Следует просто ответственно подходить к данному вопросу.

Мы предлагаем продукцию ведущих производителей, каждый из которых имеет отличную репутацию. Реализуем клиентам только то, в чем полностью уверены. Наличие собственного производства – лучший показатель того, что мы разбираемся в подобных изделиях. Все системы соответствуют российским стандартам качества.

Какие опалубочные конструкции можно приобрести у нас?

1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ предлагает следующие разновидности:

  • на телескопических стойках. Система отлично себя зарекомендовала при возведении конструкций из бетона и железобетона. Монтаж отличается простотой. При этом опалубка очень надежна;
  • на объемных стойках. Эта разновидность успешно используется при строительстве перекрытий, тоннелей, эстакад и прочих сооружений. Универсальность – одна из ключевых ее отличительных черт. Представляет собой трубную металлическую систему;
  • мостовые опорные подмости. Применяются как несущие элементы при создании опалубки перекрытий, временных опор и дополнительных элементов;
  • рамная опалубка. Универсальные леса, которые легко собираются и разбираются. Отличаются огромной несущей способностью, поэтому часто применяются при возведении подземных и высотных объектов.

Таким образом, опалубка плиты перекрытия представлена в ассортименте, достаточном для выбора оптимального варианта. Если это необходимо, готовы помочь с определением требуемого количества для вашей стройки. Менеджер бесплатно выполнит расчет и назовет итоговую стоимость.

Опалубка слишком важна, чтобы считать этот вопрос второстепенным. Именно поэтому предлагаем обратиться к нам. Почем стоит обратить внимание именно на нашу компанию?

Любая опалубка и комплектующие на хороших условиях

Давно и успешно функционируем на рынке. За время работы успели войти в число лидеров в данной сфере. Большое внимание уделяется качеству. Нам важно, чтобы клиент был полностью удовлетворен сотрудничеством, а это возможно только при условии, что опалубка будет изготовлена на высоком уровне. Среди наших заказчиков немало крупных компаний. Это говорит само за себя. Такие организации доверяют только самым лучшим.

В своей работе стараемся охватить всю сферу. Это значит, что вам не придется обращаться в несколько компаний, чтобы приобрести опалубку и все сопутствующие товары. Они есть в одном месте. Обеспечим всем необходимым стройку любого масштаба.

Делаем так, чтобы наше предложение было интересно даже застройщикам с ограниченными финансовыми возможностями. Большим спросом пользуется лизинг. Допускается аренда продукции или покупка товаров, бывших в употреблении. Это позволяет оптимизировать расход средств.

Не нужно беспокоиться о доставке. Функционирует немало представительств по всей стране. Доставим опалубку прямо на ваш объект. Это необычайно удобно, ведь логистические хлопоты способны отнять немало времени, сил и материальных средств.

Есть и другие плюсы сотрудничества с нашим. Свяжитесь с менеджером 1-Й ОПАЛУБОЧНОЙ КОМПАНИИ, чтобы он раскрыл все преимущества сотрудничества. Многое решается индивидуально, поэтому обсудить конкретный проект крайне необходимо (например, цена напрямую зависит от объема заказа). Уверены, вам понравится работать с нами. Убедитесь лично, что лучшего варианта сегодня не существует. Ждем звонка!

Как строятся монолитные дома методом несъемной опалубки? на сайте Недвио

Монолитные дома получили такое название, так они строятся путем заливки монолитного бетона в заранее подготовленную опалубку для стен и перекрытий. Она может быть как многоразовой (съемной), так и несъемной (остающейся внутри здания).

В качестве несъемной опалубки могут выступать различные материалы. Обычно их подбирают с учетом декоративной и теплозащитной функции (низкая теплопроводность обеспечивается за счет добавления утеплителя). Опалубка может представлять собой щит или блок (который заливается вместе с бетоном).

Традиционно данную технологию используют для строительства высотных зданий. Многие жилые комплексы Москвы и Подмосковья построены именно таким способом. Однако, в последние годы, монолитная опалубочная технология стала использоваться все чаще при строительстве частных домов. Ниже мы расскажем об особенностях этой технологии строительства.

В чем заключаются преимущества монолитной технологии методом несъемной опалубки?

По сравнению с кирпичными постройками, монолитное строительство занимает меньше времени и не ограничивает застройщика в планировках и типовых решениях (т. е. их можно сделать любыми, поскольку все ж/б элементы формируются непосредственно на стройплощадке, согласно расчетам конструкторов). Плюс метод монолитного строительства особенно удобен при возведении перекрытий, так как именно размеры плит могут сдержать фантазию дизайнера.

К другим достоинствам данного метода относится также и то, что в монолитных постройках не возникает щелей, а, следовательно, не будет сквозняков и протечек (в первую очередь это относится к перекрытию верхнего этажа, т. е. крыши). К тому же, по сравнению с панельными домами, такие здания более долговечны.

К недостаткам монолитной технологии, пожалуй, можно отнести то, что все этапы строительства должны проводиться непосредственно на стройплощадке, где условия неидеальны (особенно зимой, в дождь и т. п.). Так что в теории, заводские изделия из бетона более надежны, нежели построенные на открытом воздухе. К тому же, дома, строящиеся монолитным способом, строятся не так быстро, как например сборно-каркасные или модульные. Хотя заметим, эти два подхода могут друг друга отлично дополнять.

Несмотря на то, что монолитная технология была изначально придумана для строительства высотных зданий, в последние 10 лет мы можем наблюдать очевидно возросший интерес к ней среди застройщиков частных домов. В чем же может быть причина такого интереса, ведь себестоимость монолитного дома, почти такая же как у кирпичного?

Возьмем на себя смелость предположить, что все дело в сроках. Если строить кирпичный, деревянный или блочный дом — на это может уйти 6-12 месяцев, а то и больше. В то же время, как монолитный коттедж можно построить под ключ буквально за 6-12 недель.

Как построить свой монолитный дом методом несъемной опалубки?

Как уже было сказано выше, в монолитном строительстве используют опалубку одного из 2 видов: съемную или несъемную, каждая из которых имеет разные технологии применения и различные преимущества.

При монолитном строительстве дома путем съемной опалубки, ее привозят на стройплощадку, собирают, затем заливают бетон или другой строительный раствор, и после отвердения опалубку снимают. По сути конструкция многоразовая: снимается и устанавливается на другие участки стен, колонн, перекрытий. Вплоть до полного их возведения.

Еще одной, весьма интересной, является надувная опалубка. Кстати говоря, на ее основе возводят куполообразные строения буквально за несколько часов, причем все автоматизировано. Однако купольные коттеджи в России пока что малопопулярны, да и эта тема достойна отдельного изучения, поэтому здесь мы рассмотрим более предметно технологию несъемной.

Технология строительства коттеджей и частных домов методом несъемной опалубки не нова — ею активно пользуются застройщики в Европе и Америке уже лет 15-20. Стены таких домов чем-то похожи на «сэндвич» — монолитный железобетон находится между двух слоев, которые обычно изготавливаются из материалов, имеющих хорошую теплоизоляцию. Благодаря данному методу стены коттеджей получаются «теплыми» уже в процессе строительства и дополнительное утепление для них не требуется.

Если же заливается монолитное перекрытие, то несъемная опалубка остается под слоем бетона. Это отличное решение, для изолирования, например, холодного подвального помещения от жилого этажа. Если предполагается строительство дома с холодным чердачным (мансардным) помещением, то разумно будет использовать такую опалубку для предотвращения утечки тепла между последним жилым этажом и чердаком.

Используемые материалы

Материалы для опалубки тоже могут быть разными. Это могут быть дерево, сталь, алюминий.

Сейчас среди застройщиков в качестве несъемной опалубки популярно использовать опалубку из полистирола. Все дело в том, что благодаря этому материалу, она легкая и проста в монтаже. Специальные пенополистирольные прямоугольные формы заливают бетонной смесью, и после ее отвердевания, формы опалубки остаются на бетоне на весь срок существования здания. А собрать такой дом может бригада всего из 2-3 человек.

Вот почему пенополистирол — самый распространенный в России материал для изготовления опалубки. Несъемную опалубку из пенополистирола изготавливают в виде блоков с наружной стенкой значительно толще внутренней, т. к. именно наружная часть стены примет на себя основную нагрузку по теплоизоляции дома. Такую опалубку, обычно, используют при возведении стен зданий. Реже — под фундамент или для монолитных перекрытий.

Помимо пенополистирола несъемная опалубка может быть выполнена из гипсокартонных листов или так называемой щепо-цементной смеси, с воздушными пузырьками между деревянными щепами (за счет чего стены получают повышенные тепло- и звукоизоляционные свойства). Химической обработкой щепы предотвращается гниение, горение и впитывание влаги.

Такая опалубка отличается достаточной прочностью, и хорошо зарекомендовала себя при заливке перекрытий (ее называют несъемной опалубкой для перекрытий).

В последние годы на мировом строительном рынке появился еще один материал с уникальными потребительскими и техническими характеристиками. Он носит название «стекломагниевый лист» — сокращенно СМЛ. Данный вид материала стал основой для производства качественной несъемной опалубки. Опалубка из СМЛ позволяет снизить денежные и трудовые затраты и значительно сократить скорость строительных работ.

Монтаж несъемной опалубки

Простота технологии монтажа несъемной опалубки при монолитном возведении дома позволяет выполнить эту работу даже людям без опыта в строительстве. Хотя, здесь, как и в любом деле, необходимы точность и аккуратность в работе.

Порядок монтажа при этом следующий:

  1. Несъемную опалубку из полистирола устанавливают на покрытый гидроизоляцией фундамент;
  2. Блоки надевают на арматуру, выходящую из фундамента, и в первый слой блоков после укладки в специальные пазы помещают горизонтальную арматуру;
  3. Укладывают прутья арматуры внахлест, присоединяют к вертикальной арматуре и соединяют между собой проволочными скрутками. Причем первому слою блоков нужно уделить особое внимание, т.к. нужно предусмотреть размещение отводов внутренних стен, перегородок и дверных проемов;
  4. Последующую установку форм несъемной опалубки делают таким образом, чтобы перекрывались вертикальные швы. Горизонтальные стороны слоев должны совпадать друг с другом.

Укладка опалубки в чем-то похожа на кладку стен из кирпича: нужно делать смещение в каждом ряду для необходимой жесткости стен. Соединяют блоки по вертикали при помощи пазов (замков) на их поверхностях, которые легко фиксируются при нажиме.

После соединения трех-четырех слоев блоков опалубки проводят заливку бетона.

Заливку производят тщательно, заполняя все пустоты внутри блоков и с обязательным уплотнением, для чего, например, используют специальные вибраторы. Или же уплотнение проводят вручную – так называемым «штыковым методом» с помощью подходящего по длине куска арматуры.

Обязательно делается уплотнение для того, чтобы в толще готовой стены не оставался лишний воздух, который потом приводит к образованию пустот. Такие воздушные полости ослабевают монолитную конструкцию в целом.

Для повышения качества заливки бетоном, верхний слой блоков лучше заполнять наполовину, чтобы швы монолитного бетона скрыть внутри пенополистирольных блоков. Потом можно устанавливать следующий ряд (ряды) и заливать бетонную смесь таким же образом, не доходя до края блока.

Необходимую несущую способность стен достигают за счет марки бетона и класса арматуры. Обычно для этих целей используют марки не ниже М350-М400.

Возводя монолитные стены с несъемной опалубкой, помните и о технологических отверстиях для электропроводки, прокладки водопровода, канализации, отопления, установки вентиляционных блоков. Предусмотреть прокладку всех коммуникаций следует еще перед заливкой бетона.

При грамотном соблюдении технологии использования, дома из несъемной опалубки получаются теплыми и прочными. А стены таких коттеджей достаточно ровные, что облегчает отделочные работы. Наружная отделка стен предполагает лишь использование нескольких слоев штукатурки и специальных мастик, либо клея с промежуточным усилением слоев отделки армированной сеткой из полимерных материалов.

Admin
Оцените автора
Строительный портал
Добавить комментарий

два × три =

Для вашего удобства сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами
Принять
Политика конфиденциальности
Adblock
detector
Общая длина ленты,м
Высота фундамента, м
Ширина бетонного сердечника, м
Объем фундамента, м3
Площадь опалубки, м2
