Сделай сам: распашные ворота и калитка на кирпичных столбах

Забор. Ворота. Калитка. Из чего их сделать? Сколько людей, столько и мнений. От дорогих каменных конструкций, до «народного» и всем надоевшего профлиста на металлических столбах. Если душа требует чего-то эдакого, то не проходите мимо. В статье рассказывается, как самостоятельно изготовить красивые и недорогие распашные ворота с калиткой на ленточном фундаменте.

Содержание:

  • Как сделать фундамент при высоком УГВ под распашные ворота на кирпичных столбах
  • Как самостоятельно сварить ворота и калитку и зашить их деревом
  • Ответы на вопросы по строительству въездной группы
  • Сколько стоит сделать своими руками распашные ворота и калитку

Самодельные распашные ворота и калитка на кирпичных столбах

Я решил огородить участок. Начал со строительства распашных ворот и калитки. Ворота хочу автоматизировать. Долго думал, как и что делать. Придумал — залью ленту. Поставлю на неё три кирпичных столба. Ворота и калитку сварю из профильной трубы. Потом зашью их доской.

Итоговый вариант распашных ворот с калиткой.

Основа ворот — фундамент — бетонная малозаглубленная лента, предложенная пользователем портала Groundworkturf.

Пошагово расскажем, как сделать такие ворота:

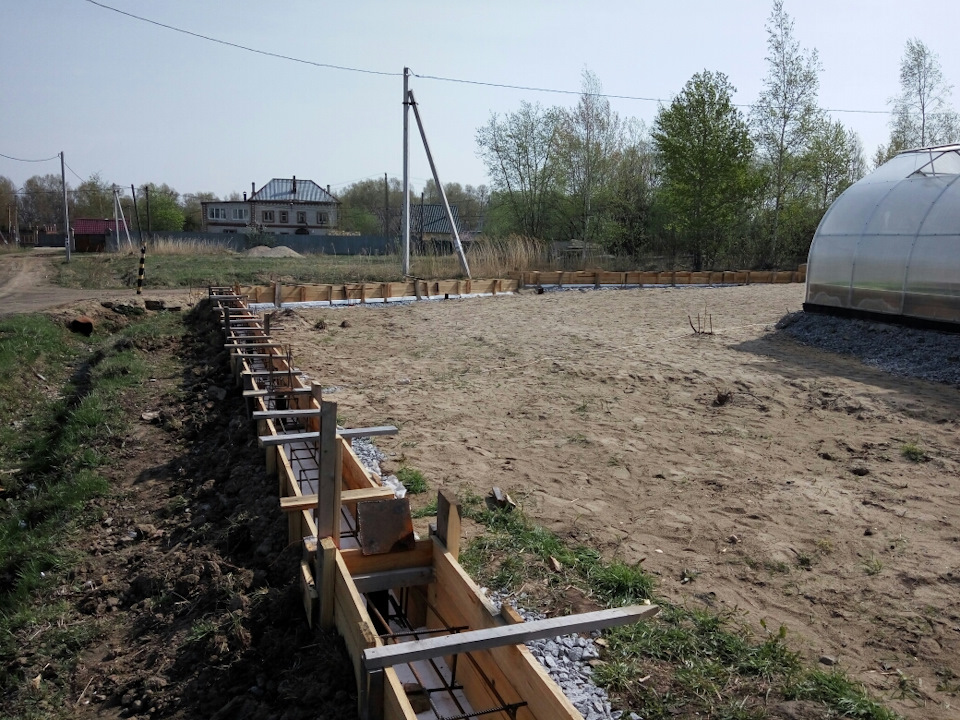

  1. Разметьте и выкопайте траншею под ленточный фундамент.
  1. Уложите на дно траншеи геотекстиль с нахлестом на стенки. В «корыто» насыпьте щебень. Утрамбуйте щебень послойно. Общая толщина «подушки» около 30 см.

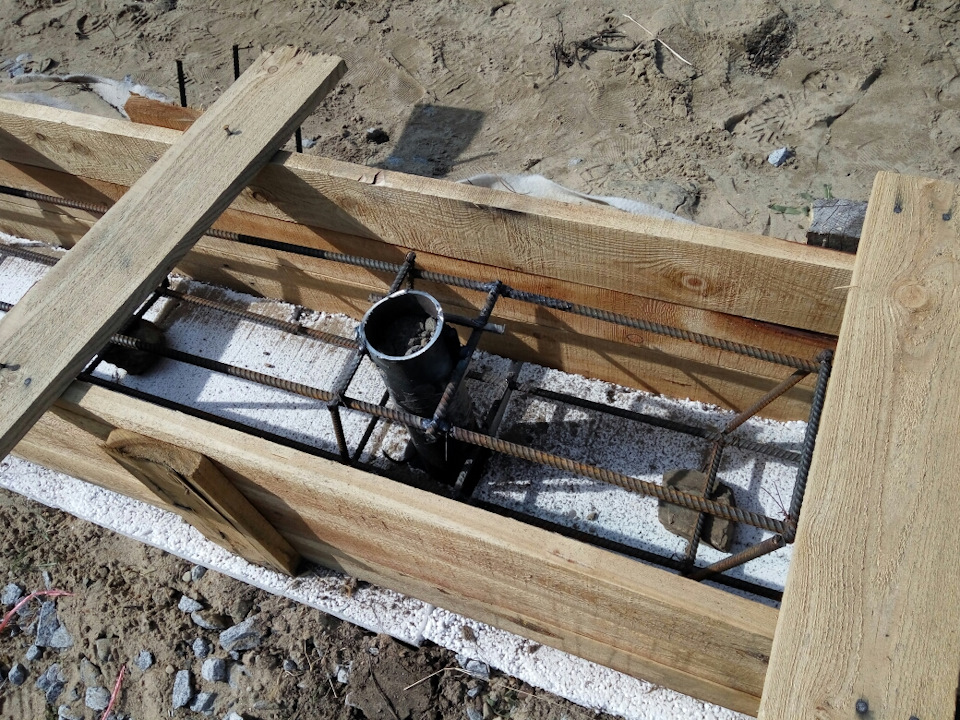

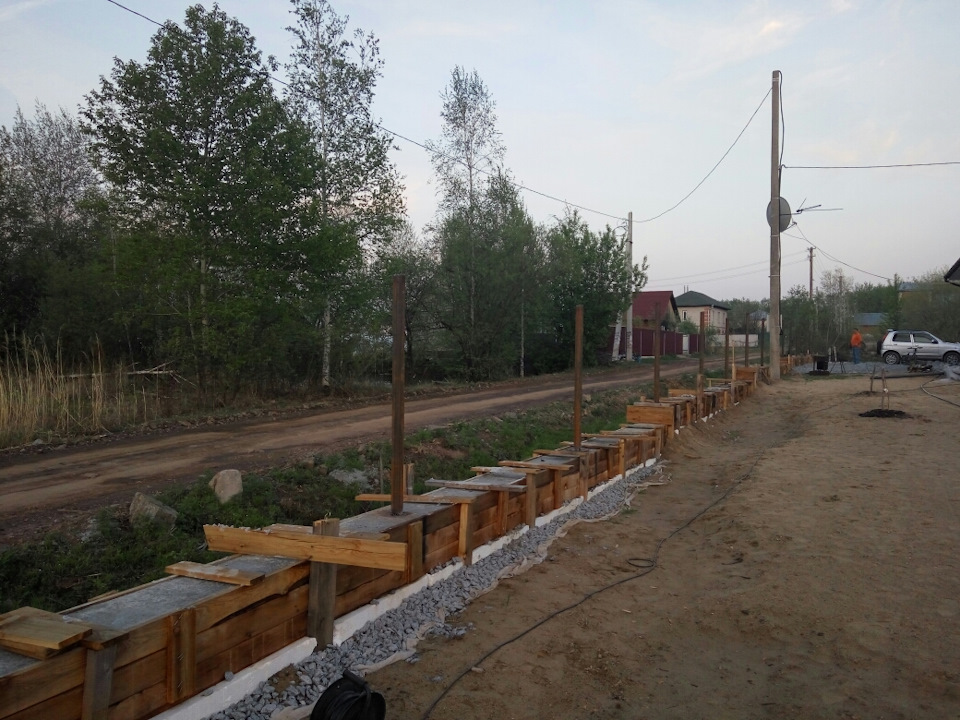

  1. Установите опалубку и свяжите арматурный каркас.

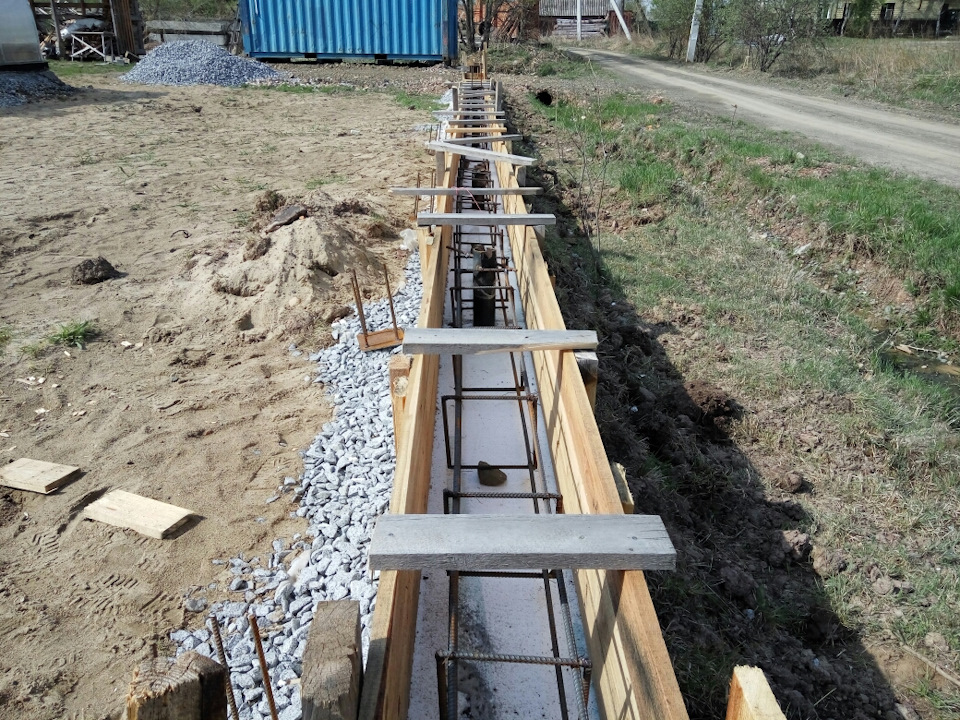

  1. Заложите в «ленту» электропроводку для приводов распашных ворот.

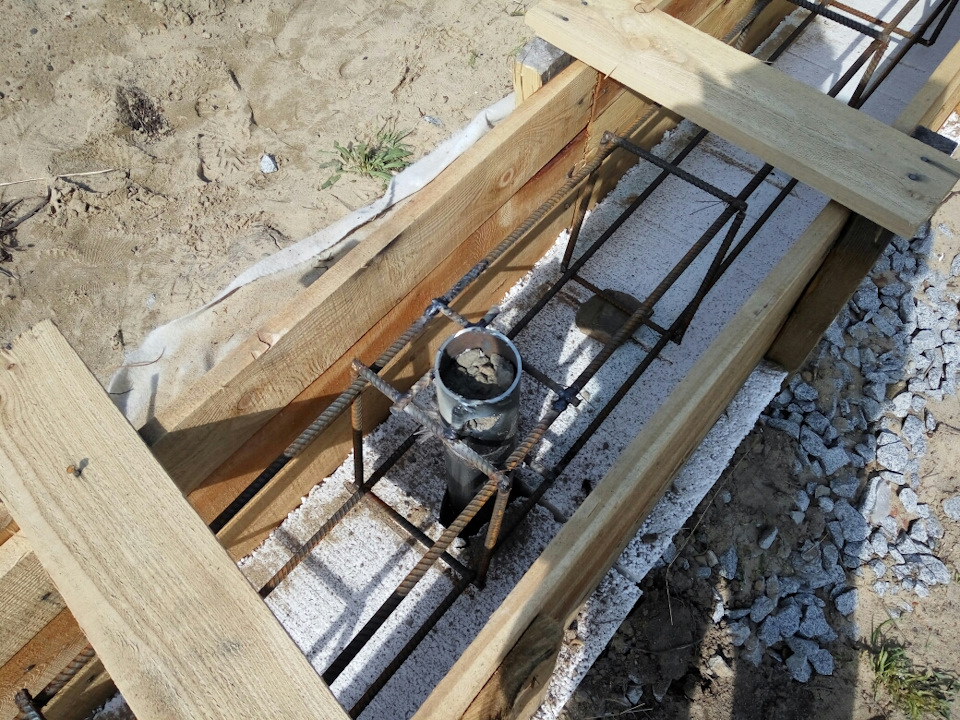

  1. Свяжите арматуру для армирования столбов.

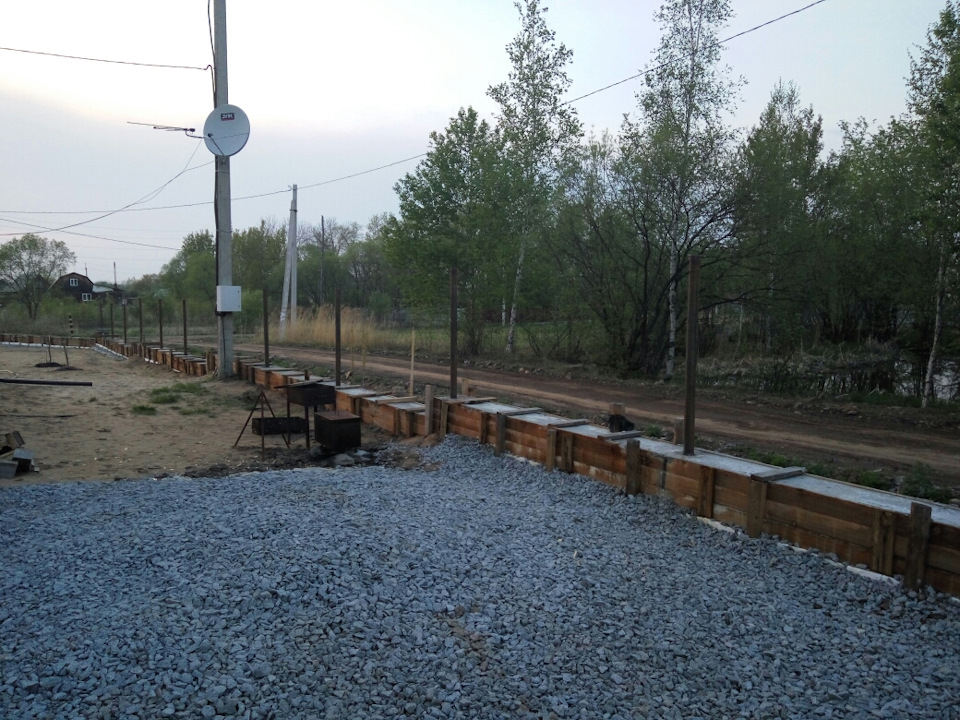

  1. Залейте ленточный фундамент под ворота и калитку.

  1. Купите петли для ворот.

  1. Из уголков и арматуры сварите закладные для приваривания петель к столбам.
  1. Сложите столбы из кирпича.

Пользователь занимался кладкой первый раз в жизни. «Кирпичи», сделанные из пескоцемента, ДядяВован укладывал на квадрат «десятку». Длина прутка – 45 см.

  1. Поставьте закладные под петли ворот и калитки.

  1. Залейте изнутри столбы пескобетоном и выведите провода.

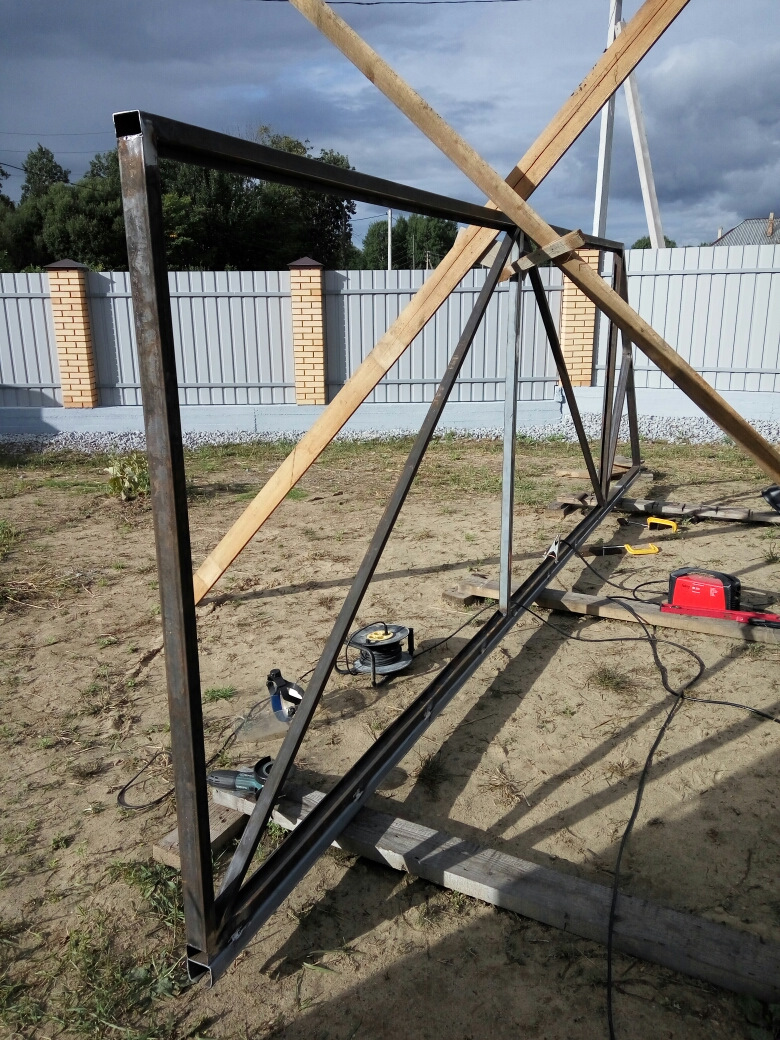

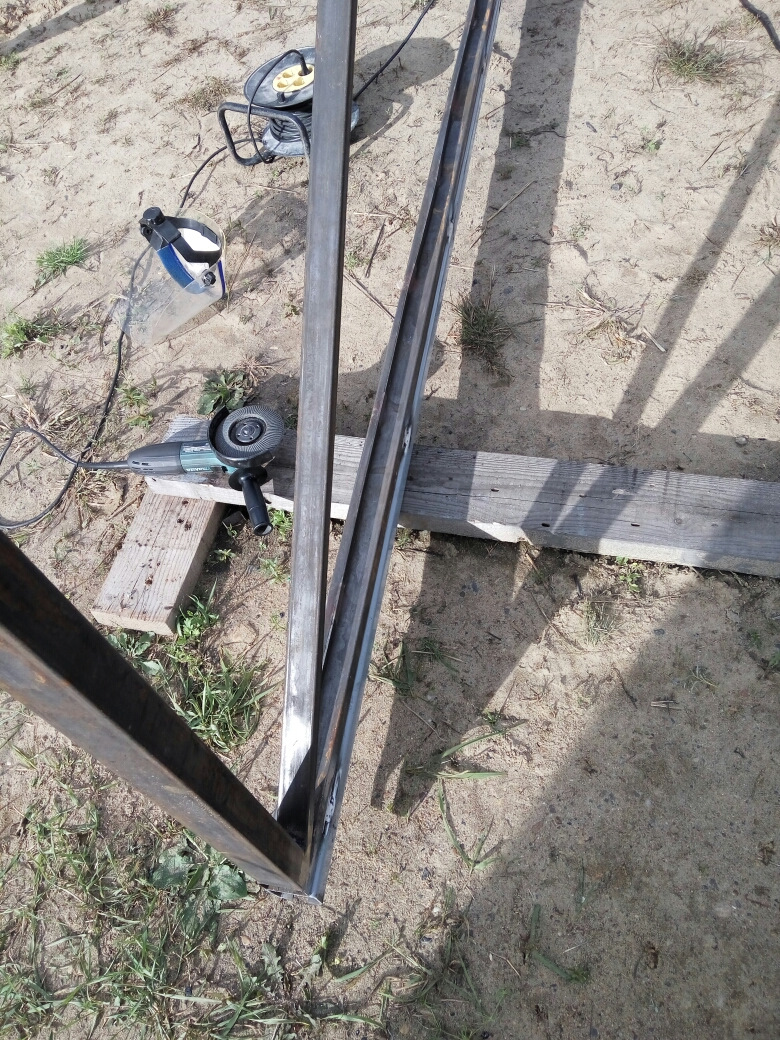

Теперь сварите ворота и калитку. Чтобы получить ровные ворота без перекосов, сначала сварите сплошную конструкцию, а затем болгаркой разрежьте её на две отдельные створки.

  1. Загрунтуйте и покрасьте створки ворот и калитку.

  1. Навесьте створку калитки.

  1. Изготовьте и забетонируйте два упора для створок в открытом положении ворот.

В будущем ДядяВован приварит к столбикам датчики безопасности.

Совет от FORUMHUSEтем, кто планирует установить приводы для распашных ворот, сразу сделайте под них закладные (со стороны двора). Иначе потом придётся крепить металлические пластины к кирпичу, и он со временем треснет из-за циклических нагрузок.

  1. Врежьте в калитку замок.

Совет: начните с врезки замка в профильную трубу. Это проще, чем возиться с готовой калиткой. И ещё я промахнулся с местом врезки замка. В итоге ручка упиралась в притвор, и калитка не закрывалась. Минут 30 думал, что делать. Срезать уже готовый покрашенный притвор и варить новый, либо в этом сделать паз по ручку и замок. Решил сделать паз. Вырезал часть трубы и заварил место металлической полосой. Подшлифовал, загрунтовал, покрасил. Результат мне понравился.

  1. Обшейте ворота и калитку доской.

Чтобы вода не застаивалась на торцах дощечек, запилите их с небольшим скосом. Сверху и снизу, скос наружу.

  1. Изготовьте засов на ворота.

Полностью готовая въездная группа с колпаками, установленными на столбах.

Как сделать распашные ворота и калитку: ответы на самые частые вопросы

Ворота ДядяВован понравились пользователям портала. Они задали мастеру вопросы.

Подскажите, пожалуйста, какой размер у профильной трубы?

Я купил такую трубу:

  • Сечением 60х40х2 мм — 24 м;
  • Сечением 40х20х2 мм — 18 м;
  • Сечением 40х20х1,5 мм — 24 м.

А какая высота столбов и забора?

Воротные столбы примерно 2 метра. Забор потом сделаю из сварной сетки. Высота забора будет 1.8 м.

А как вы армировали фундамент и сколько ушло цемента?

Армирование фундамента – 2 ряда по 5 прутов + 5 шт. поперечных рамок. Вместе с кладкой столбов ушло 15 мешков цемента по 25 кг. Арматура «десятка». На фундамент ушло 72 м и 24 м на столбы.

Сколько стоит своими руками построить распашные ворота и калитку

Размеры въездной группы:

  • ширина калитки – 90 см;
  • ширина ворот – 3.9 м;
  • ширина всей конструкции – 6 м.

Всего на распашные ворота и калитку пользователь потратил 28 тыс. руб. Цены – осень 2018 года.

Выводы

Сделать красивый забор, откатные или распашные ворота может каждый, кто дружит с инструментом. Практика показывает, что это выгоднее, чем нанимать строителей или платить «фирме». Не забываем о существенном плюсе — «наёмники» гонят метраж на скорость, а вам нужно качество.

Если вы загорелись и хотите самостоятельно построить самодельные ворота и забор, советуем темы: Фундаменты для заборов и Фотогалерея деревянных заборов.

  • Строительство забора из профлиста: расчеты нагрузок и особенности монтажа. Алгоритм выбора материалов и расчёт ветровой нагрузки действующей на забор из профлиста.
  • Забор из необрезной доски своими руками. Технология и этапы самостоятельного строительства красивого деревянного ограждения участка.
  • Бюджетные откатные ворота своими руками. Опыт изготовления и чертежи дешёвых и простых откатных ворот.

В видео – Забор из габионов – нестандартное решение для современного дома.

Столбы для ворот: установка и крепление

Перекошенные столбы – довольно частое явление в большинстве деревень и провинциальных городков. Несложно понять, почему опоры отклонились от вертикального положения. Причина кроется в неправильном бетонировании или его полном отсутствии. Также проблема может заключаться в ошибочном подходе к укреплению опор. Кирпичные столбы для ворот отличаются особой сложностью установки. Их следует монтировать с соблюдением определенных правил.

Выбор столбов

В процессе эксплуатации ворот столбы постоянно подвергаются интенсивным нагрузкам. Они удерживают створки во время открывания и закрывания, а также при сильных порывах ветра. Также опоры должны постоянно держать ворота в том положении, в котором они были установлены. Вес каждой створки оказывает постоянное статическое давление на столбы. По этим причинам для опор ворот и калиток любого типа требуется использовать только качественные материалы.

Чаще всего при установке ворот применяется металл, кирпич, асбестоцемент или бетон. Такие опоры достаточно прочны и надежны, они долго служат и способны противостоять воздействию окружающей среды. При использовании металлических стоек стоит обратить внимание на столбы сечением 80х60 мм. Также необходимо учесть толщину металла. Она должна быть не меньше 3 мм.

Трубы из асбестоцемента могут быть одинаковыми по всему периметру забора. Однако столбы, используемые для опоры ворот, стоит усилить арматурой, а также поместить в грунт намного ниже, чем остальные. Опоры из кирпича укрепляют при помощи арматурного каркаса. Установить столбы для забора и ворот можно достаточно быстро. Главное – заранее подготовить все инструменты и материалы.

Разметка под опоры и требуемые размеры

Чтобы провести монтаж столбов, стоит заняться точными измерениями. Главные показатели, с которыми придется определиться – ширина ворот, а также высота столбов и глубина, на которую они погружены в почву. Средний показатель ширины проема для распашных конструкций составляет 3- 4 м. Также ворота должны располагаться по линии забора.

Разметка места для ворот проводится достаточно просто:

  • сначала отмечают положение одной опоры;
  • затем от него отмеряют расстояние до второго столба с учетом необходимой ширины проема;
  • после этого проводят установку второй опоры.

Вне зависимости от массы ворот опоры для них нельзя просто вбить в грунт. Для монтажа столбов потребуется их вкопать или забетонировать. Глубина, на которую помещают нижнюю часть столбов, должна быть не менее 1,5 м. Это необходимо, чтобы опоры не повело во время пучения грунта.

Если поместить столбы на небольшую глубину, почва их просто вытолкает вверх. В результате ворота могут перестать функционировать. Чтобы установить опорные конструкции, необходимо пробурить скважины, или выкопать ямы в отмеченных местах. Затем стоит поместить в них столбы и забетонировать. Диаметр ям должен ненамного превышать диаметр вкапываемых изделий. Это позволит сократить расход бетонной смеси и не разрыхлить грунт вокруг столбов. Чтобы разобраться, как правильно установить столбы, потребуется выполнить ряд подготовительных действий.

Подготовка к монтажу

Опоры из асбестоцементных труб и бетона не нуждаются в специальной подготовке перед закапыванием или бетонированием. Их монтируют сразу. С металлических изделий перед установкой счищают следы коррозии, небольшие неровности, окалину. После этого столбы подвергаются обезжириванию и грунтовке. При монтаже опор из кирпича стоит позаботиться сразу о нескольких нюансах – укладка фундамента, состав раствора для кладки и установка арматуры.

Основная задача – подготовить нужные инструменты. Необходимо, чтобы все было заранее под рукой:

  • распорки;
  • кельма и рулетка;
  • молоток;
  • уровень;
  • прутья арматуры.

Также в процессе монтажа изделий любого типа понадобится песок, щебень, кирпич и гидроизоляция.

Монтаж стоек

Процесс установки столбов для ворот мало отличается от способа монтажа остальных опор, однако стоит учитывать определенные нюансы процедуры. Перед монтажом выкапывают яму, затем в нее засыпают песок (для создания подушки) толщиной 15 см, а после – ставят столб и выравнивают его при помощи уровня. Как только опора примет строго вертикальное положение, ее фиксируют распорками.

Следующий этап установки – бетонирование. Заливать раствор необходимо поэтапно, регулярно проводя утрамбовку прутом арматуры. Это позволяет выгнать из раствора лишний воздух. Полые изделия необходимо также заполнить бетонной смесью. Такая мера повысит несущую способность опоры ворот. Чтобы укрепить асбестоцементные трубы, внутрь опор помещают арматуру. Ее втыкают в грунт, а затем бетонируют.

Опоры из кирпича возводят по особой технологии:

  • сначала в яму следует насыпать щебень;
  • затем в нее заливают бетон (не доходя до уровня поверхности почвы 20 см);
  • выполненное основание укрывают гидроизоляцией, а затем снова заливают раствором и укладывают первый слой кирпичей;
  • кирпичи необходимо постукивать молотком для выравнивания.
Читать еще:  Отделка цоколя частного кирпичного дома

Внутрь кладки необходимо поместить стальную трубу, а затем продолжить возведение кладки. Не стоит забывать о закладных для ворот в кирпичных столбах– с ними будут соединены стойки ворот.

После заливки столбов бетоном необходимо подождать, чтобы раствор полностью затвердел. На следующем этапе к ним приваривают петли, а затем монтируют ворота. Такой технологии достаточно, если ворота используются не слишком часто.

Однако в случае каждодневного проезда тяжелых машин стоит выполнить работу немного по- другому.

Опоры с фундаментом

Не всегда обычная установка опор обеспечивает высокую надежность и устойчивость конструкции. Особенно важно позаботиться об их усилении при интенсивном движении на участке. Регулярная вибрация способствует расшатыванию опор, что может привести к деформации ворот.

Для предотвращения такой ситуации столбы устанавливают на фундамент, который соединяет их с забором. Для таких целей по заранее сделанной разметке необходимо выкопать траншею глубиной до 50 см и шириной 30 см.

Опоры помещаются в ямы глубиной 1,5 м. После установки и фиксации столбов их необходимо связать между собой стальным уголком. Затем траншею заливают бетоном. На уровне дороги стоит снова сделать связку и залить оставшиеся сантиметры бетонным раствором.

Особенности укладки кирпича

Чтоб кладка была максимально прочной, требуется выполнить ряд условий:

  • по периметру будущей кладки необходимо разложить квадратные прутки;
  • после этого внутри поверхности прутков накладывают бетон таким образом, чтобы не превысить их уровень;
  • строительным уровнем проверяется горизонтальное положение раствора;
  • устраняются любые неровности;
  • сверху кладут 4 кирпича по периметру, также учитывая перевязку швов;
  • прутки вынимают и очищают от бетона;
  • каждый шов между кирпичами заполняют раствором;
  • внутреннюю част столба засыпают галькой, а верху заливают раствор.

Необходимо следить, чтобы бетон не был слишком жидким. При помощи прута необходимо пронзить гальку, чтобы раствор проник в нее. При выполнении каждого следующего ряда череду этих процессов повторяют.

Важные нюансы

Наиболее эффективной оказывается кладка, которая выполняется вокруг металлической трубы, забетонированной в фундамент. Столбы для ворот оборудуются трубами на всю высоту опоры. Для остальных столбов будет достаточно установить металлические трубы, которые будут возвышаться над землей всего на 50 см. Опоры для ворот должны иметь больший диаметр, чем остальные.

После этого выполняют такие работы:

  • По периметру столба на бетонный раствор укладывают кирпичи, периодически перевязывая швы.
  • Внутрь засыпают гальку, а затем заливают ее бетоном. Кирпичи будут служить в этом случае опалубкой.
  • Для 3 нижних рядов стоит выбрать полнотелый кирпич. Остальные могут выполняться из пустотелого.

Работа пойдет быстрее, если класть раствор сразу под весь ряд.

Крепление ворот на столбы

Для крепления ворот к кирпичным столбам понадобится навесить на них петли. Для круглых столбов лучше использовать изделия сквозного типа. Также в опоры можно врезать швеллеры с 2 сторон, а на них уже вешать ворота. К металлическим столбам петли просто приваривают.

Ворота крепятся к кирпичным столбам при помощи швеллера. Его можно выбрать по длине створок. Нет необходимости монтировать швеллер по всей высоте столба.

Что надо знать, приступая к установке калитки на кирпичный столб?

Калитка – обязательный элемент любого ограждения. Через нее можно попасть на территорию или занести необходимые вещи. Она крепится к опорам, которые способны стать важным элементом дизайна ограждения в целом. Для отделки опор могут использоваться различные материалы. Особой популярностью при этом пользуются опоры, декорированные кирпичом. Такие опоры не только прекрасно выполняют возложенную функцию, но и делают установленное ограждение более презентабельным. Главное, все сделать очень аккуратно.

Опоры, обложенные кирпичом

Какой кирпич выбрать?

В зависимости от вида материала, используемого для изготовления пролетов и отделки полотна монтируемой конструкции, возникает желание отдать предпочтение кирпичу того или иного вида. В этом случае можно смело следовать своим желаниям. Кирпич вообще не подходит для изготовления опор. Он не способен самостоятельно выдержать прикладываемую нагрузку, которая неизбежно будет возникать в процессе эксплуатации створки.

Кирпич бывает разный

Именно поэтому отличительной особенностью столбов из кирпича является наличие сердцевины, которая воспринимает основное усилие, создаваемое забором и воспринимаемое опорами. В процессе выполнения монтажных работ сердцевину размещают внутри опоры, а потому после завершения о ее наличии никто не сможет догадаться. Выполненное армирование будет способствовать увеличению срока службы опоры

Особенности опор кирпичных столбов

В качестве опорного элемента может использоваться труба различного назначения, начиная с обычной круглой и заканчивая квадратной профильной. Чтобы снизить стоимость монтажных работ, опоры можно изготавливать не из нового проката, а из труб б/у. Желательно выбрать опоры с наибольшей толщиной стенки. Это позволит увеличить срок службы устанавливаемых опор с минимальными финансовыми вложениями.

Прокат внутри опоры

Чтобы полотно была надежно прикреплена к опоре из кирпича, требуется соблюсти три условия:

  • Опора должна находиться на достаточной глубине в земле, чтобы исключить ее вырывание под приложенной нагрузкой;
  • Петли створки должны быть приварены к опоре также достаточно прочно. Сделать это можно только в случае соблюдения технологии сварки;
  • Кирпич должен быть уложен с соблюдением технологических требований.

Если отказаться от арматуры или заливки опоры бетоном, то установленная калитка упадет сразу после окончания монтажных работ или после первого сильного порыва ветра. Именно поэтому все опоры должны устанавливаться по определенной технологии, близкой по своей сути к технологии заливки бетона.

Иногда петли приваривают не к опоре, а к стержням, забитым между кирпичом. Такой вариант возможен, если полотно весит сравнительно немного. Его нагрузка на опоры в этом случае будет минимальной. При этом стержни должны быть забиты правильно, чтобы исключить опрокидывание калитки после захлопывания створки или под действием сильного порыва ветра.

Нужны ли закладные?

Однозначного ответа на данные вопрос нет. Если решено приварить их заранее, место установки должно быть тщательно размечено. Для калитки их предусматриваю две, для створок ворот – три. Кладка кирпича выполняется таким образом, чтобы закладные расположились прямо в формируемом шве, находились симметрично относительно верха и низа опор. При этом вся работа должна быть выполнена предельно аккуратно. С такой задачей могут справиться только отдельные люди.

Закладная в кирпичном столбе

Альтернативным вариантом является приварка элементов прямо в процессе кирпичной кладки. Для этого кирпичи укладываются до нужной высоты, а затем производится крепление закладной любым удобным способом. Сделать это можно с помощью ботов, хомута или просто приварим элемент к опоре. Такой вариант устройства створки позволяет выполнить все не только очень точно, но и весьма красиво, что важно для отделки опор, которую многие решают сделать самостоятельно. В последствие можно будет покрасить выступающий элементы краской такого же цвета, что и кирпич, чтобы скрыть следы монтажных работ.

Вариант крепления к готовому столбу

Если опора установлена, и кирпич уложен, то закрепить опору можно двумя способами:

  • Через хомут. В этом случае полностью готовый столб «опоясывает» рамка-хомут, сваренная из уголка. Иногда ее размещают в виде трех колец, размещаемых на равном расстоянии относительно друг друга по всей длине опоры;
  • К прутам арматуры. Для этого с помощью перфоратора просверливаются достаточно глубокие отверстия, диаметр которых немного больше поперечных размеров арматуры. Работать начинают из точки, расположенной на шве кирпичной кладки. Далее двигаются вниз, располагая сверло под некоторым углом. В подготовленные таким образом отверстия вбивается арматура.

Оба варианта позволяют несколько повысить прочность монтируемой конструкции. Однако в этом случае значительно ухудшается внешний вид монтируемой конструкции. Избежать того можно исключительно путем соблюдения технологии установки опорных элементов.

Основные этапы монтажных работ

Чтобы установленная калитка могла долгое время выполнять возложенную на нее функцию, необходимо соблюсти технологию устройства. Следуя ниже приведенной инструкции, можно обеспечить прочность опор и удобство эксплуатации калитки.

Установка столбов

Если для изготовления калитки используется достаточно легкий материал, например, профилированный лист или штакетник, от заливки ленточного фундамента вдоль всего ограждения можно отказаться. Однако около калитки его предусмотреть стоит обязательно.

Фундамент для опор

Монтаж опор в этом случае выполняют в следующей последовательности:

  • Выкапывается траншея. Ее глубина определяется глубиной промерзания;
  • Из песчано-гравийной смеси делается отсыпка подушки;
  • Производится размещение столбов, с тщательным контролем их пространственного расположения. Обе опоры не только должны располагаться вертикально, но и должны находиться в одной плоскости с остальным ограждением;
  • В траншею заливают бетон. Высота залитого бетонного столбика должна быть минимум полметра;
  • Сверху на застывший бетонный столбик насыпают песок и щебень, которые кА можно тщательнее уплотняют.

Заглубленная часть монтируемой конструкции – обычная ферма. Оба столбы соединяются при помощи стальной трубы, диаметром 50 мм или любым профилем. Толщина привариваемого проката должна быть достаточной, чтобы обеспечить требуемый комплекс свойств у монтируемой конструкции.

Первую трубу приваривают к самому нижнему краю опор, вторую располагают чуть выше – через полметра или на чуть большем расстоянии. Чтобы увеличить жесткость опорных элементов, предусматривают короткие стойки посередине и раскосы. Углы укрепляют с помощью мощных косынок.

Опорную конструкцию можно сварить собственными руками при наличии необходимого оборудования. Делать это нужно на идеально ровной площадке, обеспечивая перпендикулярность стоек и перемычек. Сами стойки при этом должны быть параллельны. Прежде чем опустить сваренную опорную конструкцию в подготовленную траншею, можно на время зафиксировать верхушки труб с помощью приваренного профиля или уголка.

Сборка каркаса

Прежде чем разместить калитку между подготовленных опор, ее следует собрать. Для этого изготавливается каркас, от качества которого во много будет зависеть целостность и работоспособность конструкции в целом. Наличие перекоса может стать главной причиной того, что створка постоянно застревает, не проходя между опор, или с трудом открывается.

Читать еще:  Чем красить швы кирпичной кладки?

Сварку основных элементов каркаса следует выполнять на идеально ровной поверхности. Это не только облегчит выполнение монтажных работ, но и на порядок повысит их качество.

Сначала все элементы монтируемой конструкции отрезаются в размер. Все необходимые данные можно найти на чертеже, по которому изготавливается калитка. В обязательном порядке с помощью инструмента удаляются образовавшиеся на прокате заусенцы. Это позволит сформировать идеально ровный шов и значительно уменьшит риск травмирования при выполнении сварочных работ.

Разложив направляющие и поперечины на ровной поверхности, следует проконтролировать высоту, ширину изготавливаемого каркаса, а также иго диагонали. Это позволит исключить перекос калитки. Прежде чем приступить к сварке, элементы каркаса следует прижимать струбцинами и выполнить несколько прихваток. Это позволит избежать смещения элементов друг относительно друга в процессе формирования основного сварного шва.

Внимание! Все элементы свариваемого каркаса должны располагаться в одной плоскости.

Для придания достаточной жесткости каркасу, следует приварить распорки. Распорки должны располагаться не ближе, чем 50 см от края. При этом важно не допустить выступа распорок за стойки.

Готовый каркас очищают от имеющихся загрязнений, производят обработку антикоррозионными составами и красят в нужный цвет.

Фиксация петель

Вариант приваривания петель к закладным встречается крайне редко. Их грамотное размещение встречается еще реже, а потому один элемент обязательно будет воспринимать большую нагрузку, в то время как остальные практически не будут испытывать воздействия. Избежать этого можно только путем приваривания швеллера или другого металлопроката к кронштейнам, соединенным с опорой. Петли ворот привариваются к швеллеру.

Завершающий этап

После того, как каркас будет полностью готов, производится размещение створки в отведенном ей пространстве. Работоспособность конструкции желательно проверить до окончательной фиксации петель. Проверив работоспособность конструкции, можно выполнять ее окончательную сборку. Если существует необходимость, отдельные элементы можно покрасить или выполнить декорирования любым понравившимся способом. Достаточно красиво выглядят кованые элементы, размещаемые не только на створке, но и на опорах. Их месторасположение может быть различным: на самом верху опоры или посередине. Все будет зависеть от их расположения на створке монтируемой конструкции.

Кованые элементы на опоре

Таким образом, столбы из кирпича способны стать настоящим украшением устанавливаемого ограждения. Монтаж таких опор предполагает тщательное соблюдение технологических требований. Если все сделать правильно, опора прослужит достаточно долго, выдерживая любую прикладываемую нагрузку. Главное подобрать прокат подходящего сечения, чтобы изготавливаемый каркас обладал достаточно прочностью и жесткостью, а опоры были способны выдержать любую прикладываемую к ним нагрузку.

Закладные в кирпичных столбах для ворот: как выбрать и установить?

Ворота в любом частном (и не только) доме должны надежно защищать от постороннего вторжения. Еще они должны быть красивыми внешне. Но оба этих требования нельзя выполнить, если опоры отклоняются от идеальной вертикали, а это во многом зависит от наличия и правильности установки закладных.

Что собой представляют?

Заборы из кирпича могут выглядеть очень красиво. Но гладкий, внешне изящный столб плох тем, что к нему ничего нельзя прикрепить, а потому установка ворот непосредственно в кирпичный массив невозможна. Они попросту не удержатся и упадут. Именно поэтому в кирпичных столбах предусматриваются закладные, чтобы с их помощью можно было установить ворота.

Разновидностей подобных элементов немало. Но каждая из них решает строго определенную задачу. Надо сразу учесть, из какого материала планируется возводить секции самого забора. Если для него используется сплошная кирпичная кладка, то закладные элементы призваны только связать секции со столбами.

В этом случае нагрузка на конструкцию относительно невелика, поэтому выполнить поставленную задачу смогут даже петли, скрученные из проволоки диаметром 0.8 см. Их прокладывают через каждые 3 ряда (в четвертых по счету линиях кладки). Делается это с той стороны столба, куда предстоит прикреплять кирпичные секции. Подобное решение многократно оправдало себя в самых разных условиях. Но оно неприемлемо, если участки забора делаются из профильного металла, бруса и других материалов.

В этих случаях закладные должны выдержать повышенную нагрузку, ведь столбы уже не возьмут ее на себя. Потому приходится использовать пластины из стали. Эти конструкции приваривают на определенной высоте (в зависимости от проекта), но могут применяться и разборные соединения. Кирпич придется распиливать в определенном месте, чтобы туда проходила закладная.

Позднее на закладные путем сварки прикрепляют лаги. И вот эти лаги как раз позволяют смонтировать различные конструктивные элементы забора. Но даже когда закладные и лаги сделаны, закреплять секции немедленно не следует. Необходимо выждать время, чтобы столбы набрали определенную прочность и только потом приступать к окончательной сборке. Обычно приходится ждать 18-25 дней.

Особенности конструкции

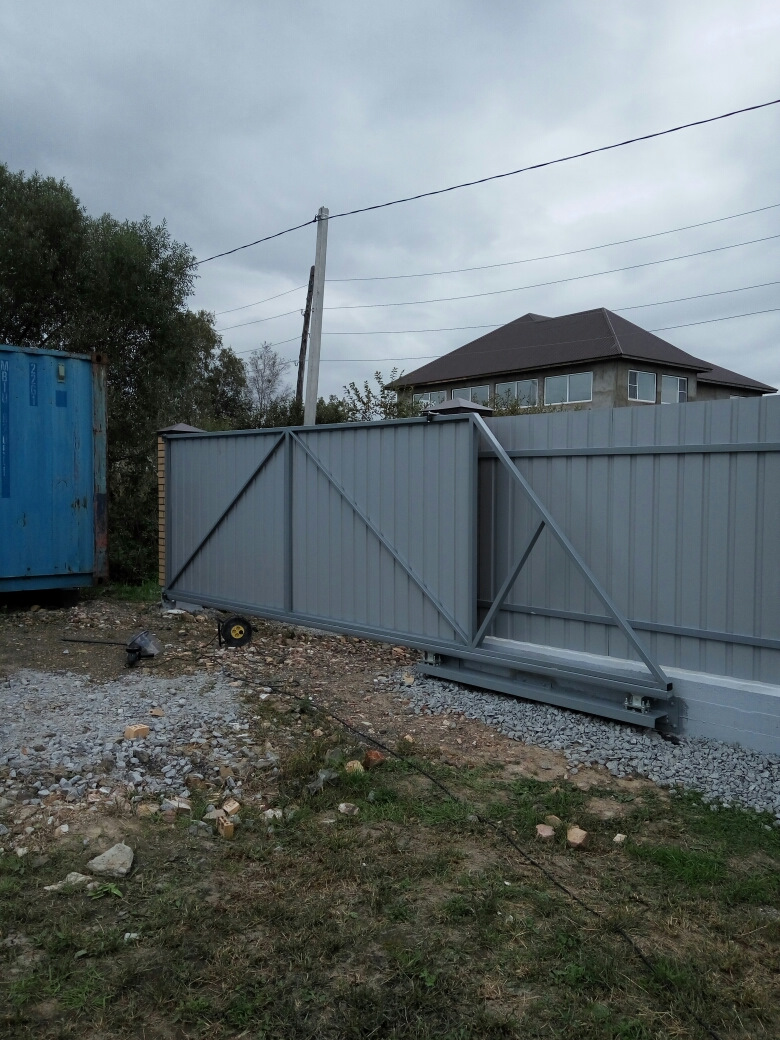

Для откатных ворот

Устанавливая откатные ворота, нет смысла разыскивать чертежи закладных элементов, их просто нет. Геометрия и размеры выбираются произвольно, ведь должна решаться только одна задача: создание базы для установки роликов и приводного механизма. Обычно закладные делают из швеллеров под номерами 10-20. Тут действует четкое правило: увеличивается тяжесть ворот – требуется более крупный металлопрокат.

Учитывают, что место для двигателя должно быть предусмотрено за этой линией во дворе. Чтобы не ошибиться, стоит сделать закладной элемент равным по длине «противовесу» ворот.

Важное замечание: закладную ставят строго на прямую линию, по которой будет перемещаться полотно.

Иногда она может быть меньше, но максимум на 20 см. Если планируется позднее установить привод с электромотором, площадку для его монтажа к закладной приваривают в произвольно выбранном месте. Но некоторые строители поступают иначе. Они в момент сооружения ворот никакую основу для мотора не готовят. Только потом, когда выполняют его монтаж, на верх закладной приваривают стальную пластину, выходящую немного вбок.

Для калитки

Подход к таким закладным несколько иной, чем к элементам, удерживающим откатные ворота. Нет необходимости вставлять стержни внутрь кирпичных столбов. Требуется ставить их непосредственно рядом с опорами, вбивая в землю. Когда эта работа будет завершена, приваривают швеллер.

Поскольку калитки намного легче обычных ворот, закладные тоже не должны быть слишком массивными. Но при этом рекомендуется заглублять опоры в почву, тогда они окажутся надежнее.

Важно: упростить установку конструкции можно, сразу пробив в швеллере отверстия для закладных элементов.

Для калиток большой величины, с высокими столбами, недостаточно установки вертикальных швеллеров около обеих половинок. Внизу они скрепляются третьим швеллером, длина которого должна совпадать с дистанцией от столбов до калитки.

Часто можно встретить утверждения, что можно приварить закладные к выступающим из столбов стальным полосам. Но в реальности удержать даже маленькую калитку эти миниатюрные выступы не смогут. В случае с распашными воротами закладные из металла величиной от 5 до 7 см приваривают к центральным стойкам столбов. Этого вполне хватит и для автоматических конструкций, если те не окажутся излишне тяжелыми.

Дополнительные рекомендации по выбору и установке:

  • Для тяжелых распашных ворот можно вварить между столбами двутавры или рельсы. Надежнее будет, если сделать это с раскосами, а с другой стороны приварить дополнительные балки.
  • При отсутствии опыта лучше не пытаться спрятать закладные, а потом вывести их наружу, это крайне сложно.
  • Правильнее забить (вкрутить) металлическое изделие через отверстие, подготовленное специальным инструментом.
  • Отверстия в кирпиче делают под углом 45 градусов (допустимо отклонение, но небольшое, иначе кирпич расколется).

Как сделать закладные своими руками, смотрите в видео ниже.

Крепление калитки к кирпичным столбам: установка ворот в заборе, фото монтажа

Когда ограждение из кирпича будет полностью сооружено, требуется установка калитки на кирпичный столб. Если рассматривать обычные кирпичные столбы, то просто установить к ним ворота или калитку нельзя. Калитка в кирпичном заборе устанавливается лишь к опорам, имеющим особую конструкцию. Она должна содержать в составе швеллер либо толстостенную металлическую трубу. Кирпичная кладка – лишь декоративное оформление, не несущее основных крепежных функций.

Калитка частного дома

Укладка кирпичной опоры забора

Сооружение металлических ворот и калиток можно произвести лишь с помощью сварочного аппарата. При использовании листовой стали толщиной не больше 2,5 мм используется полуавтомат.

Схема с вариантами кладки столбов

В других случаях требуется профессиональное оборудование. В качестве материала для забора можно использовать оцинкованные профилированные листы. Как правило, высота ворот составляет 2,2–2,6 м, ширина одной створки – 1,9–2,3 м.

Внутренний проем калитки – не более 1,3 м. Чтобы входные конструкции были прочными и надежными, по центру каркаса устанавливают поперечные горизонтальные перекладины.

Этот элемент не требуется лишь при установке кованой калитки или ворот в заборе.

Чертеж для монтажа опоры без закладных деталей

Инструменты и материалы:

  • грунтовочный состав;
  • цементный раствор;
  • болгарка;
  • краска;
  • уровень, отвес;
  • электродрель, шуруповерт;
  • защелка, замок;
  • саморезы, болты;
  • садовый бур, штыковая лопата.

На фото ниже изображено строительство забора в деревне.

Установка столба для ворот забора

Заливка фундамента

Столбы из кирпича довольно тяжелые и нуждаются в обустройстве надежного фундамента. Работу производят в такой последовательности:

  1. Вначале нужно вырыть две ямы глубиной не меньше 1 м.
  2. После этого делают песчано-гравийную подушку. Для чего вначале засыпается песок слоем 10 см и трамбуется, сверху насыпается мелкий гравий слоем 10 см и также хорошо трамбуется.
  3. Затем из арматуры делают сеточный каркас. Для этого вертикальные прутья необходимо прикрепить проволокой с шагом приблизительно 25 см.
  4. Каркас вставляется в яму. После чего выполняется крепление металлических труб. Они служат каркасом для кирпичных опор. Их необходимо установить четко по уровню, а затем зафиксировать.
  5. Замешивается цементный состав (пропорции на 1 кг цемента: щебень – 4 кг, песок – 3 кг. Цемент не ниже М250).
  6. Раствором заливают лунки и оставляют до застывания (не менее 2 недель с учетом погодных условий).
Читать еще:  Затирка для кирпича для наружных работ

Эскиз для установки калитки без закладных элементов своими руками

Возведение кирпичной опоры

Когда цемент полностью затвердеет, приступают к укладке кирпичной опоры для калитки или ворот. Поэтапно схема возведения выглядит так:

  1. Для начала замешивается цементный состав (цемент и песок в пропорции 1:3).
  2. В 1,5 кирпича выкладывается нижний ряд. Первые 4 ряда выкладывают из полнотелого кирпича. Далее можно использовать пустотелый кирпич.
  3. Затем, когда первый ряд будет уложен, необходимо проверить его ровность. Для укладки последующих рядов потребуются прутья из металла. Они нужны для создания одинаковых швов в каждом ряду.

Последовательность строительства заборных столбов

  1. Прутья необходимо уложить в форме квадрата вокруг профтрубы. Затем на уровне прутьев раствор укладывается по всей поверхности опоры. После каждого уложенного ряда проверяется уровень кладки. Если уровень нарушен, то кладку выравнивают, убрав излишки цемента или добавляя его.
  2. После этого середину опоры нужно заполнить мелким гравием и залить цементом. Чтобы цементный состав проник максимально глубоко, выполняется штыкование. Повторять такую процедуру необходимо после укладки каждого ряда.
  3. Затем крепятся закладные, на них в дальнейшем будет устанавливаться крепеж для ворот и калитки. Устанавливать первую закладную нужно на уровне 30 см от земли, причем пластина должна доходить до металлического столбика и чуть выходить за край кирпичной кладки. Для чего в облицовке болгаркой выполняется пропил, а внутри опоры для усиления прочности пластину крепят к профтрубе сваркой.
  4. Для монтажа ворот необходимо 6 закладных, крепление калитки к кирпичным столбам производится с помощью 3 пластин. Затем, когда опоры будут установлены, приступают к расшивке швов.

Сообщества › Строительство (и всё что с ним связано) › Блог › Забор, калитка и ворота.

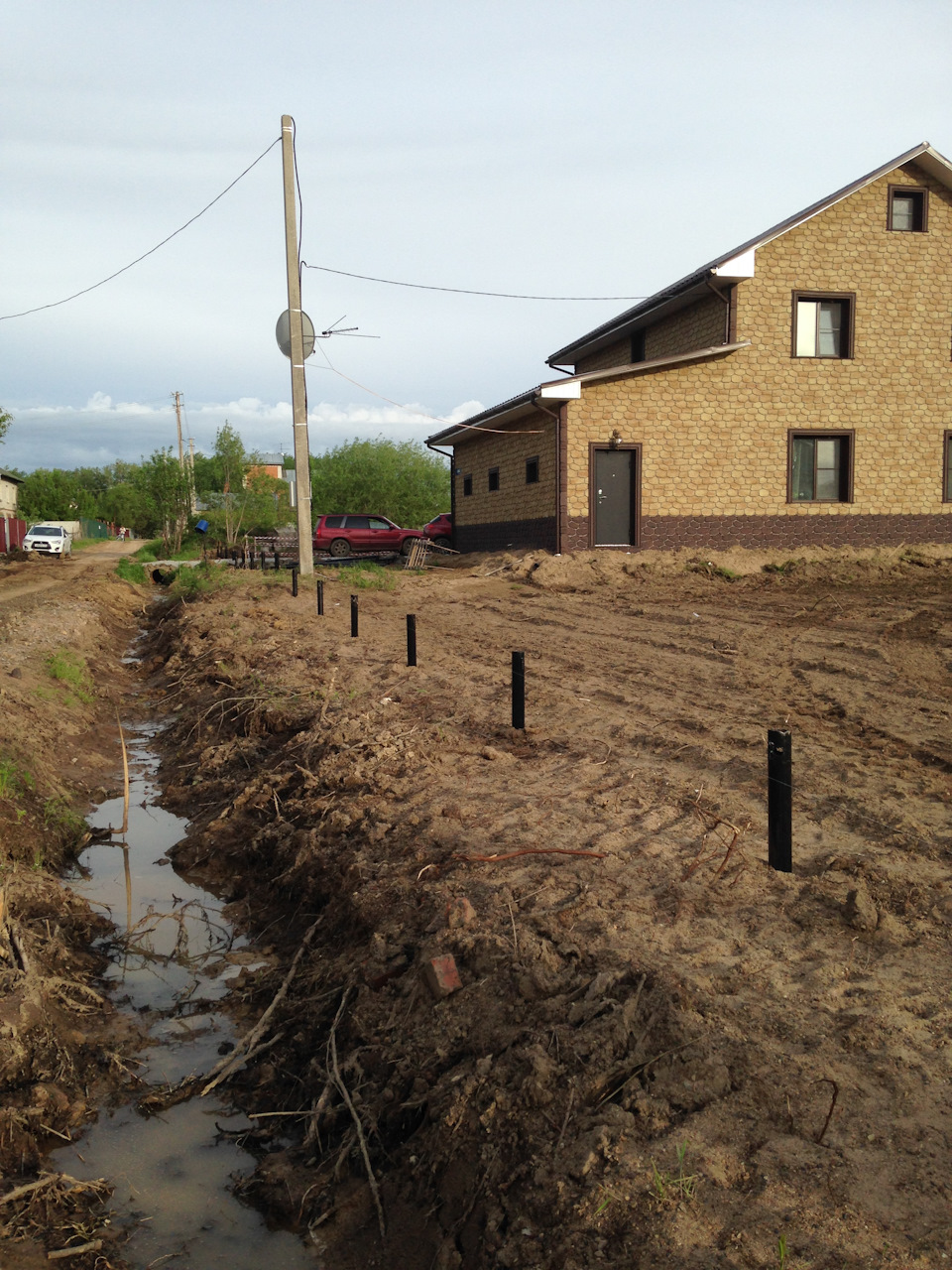

Итак, начало было положено в прошлом году, когда были завинчены сваи (диаметр 89, лопасть не помню). Винтились они на глубину 2.5 2.7 метра. Грунт у нас уж больно пучинистый, да и морозы ого-го.
Зиму перезимовали — ничего не произошло…как ни странно :-). Вообщем никто их не спер.
Расстояние между сваинами 3.5 метра максимально, но кое где есть и 2.5 метра.

Далее был вынут плодородный слой (если его можно так назвать). Отсыпана песчаная подушка, утрамбована, пролита.
Уложен геотекстиль, затем засыпана подушка из щебня (фракция 20-40). Пенопласт 15 плотности 10 см. Выставлена опалубка. Размер 36 на 38 см.

Армирование квадратом арматурой 10 мм. К сваям армпояс фиксирован сваркой.

Бетон 250 марки. Ушло 10 кубов.

Заливка непрерывно. Закладные (30 на 30 см) под трубы 76 диаметра устанавливались сразу.

Через две недели опалубка была снята.

На закладные приварены трубы 1.5 метра, как говорил труба 76 мм.

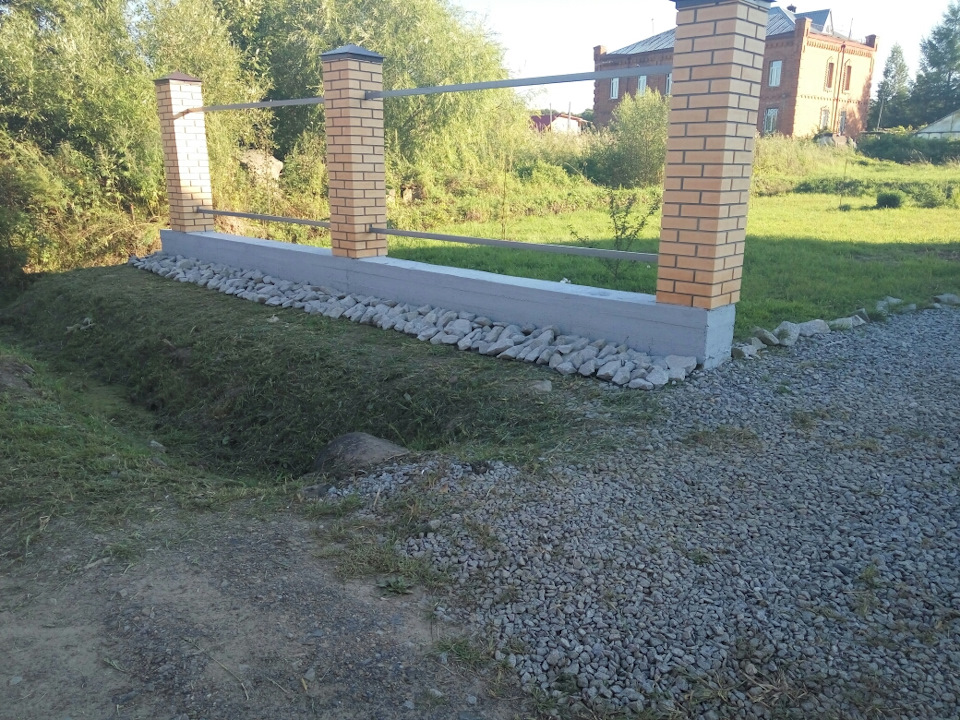

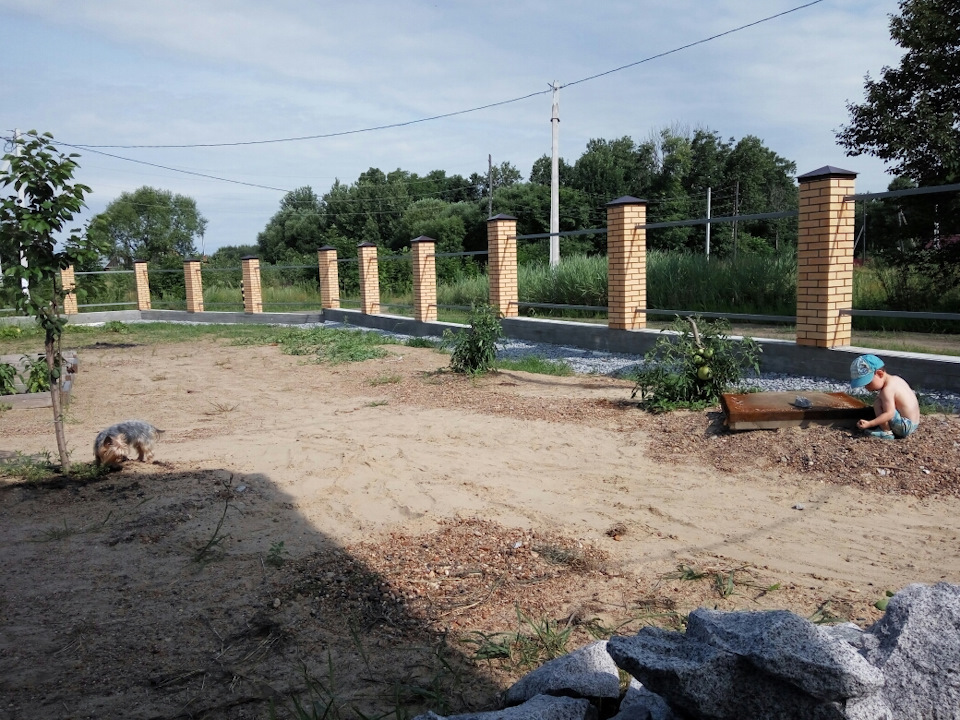

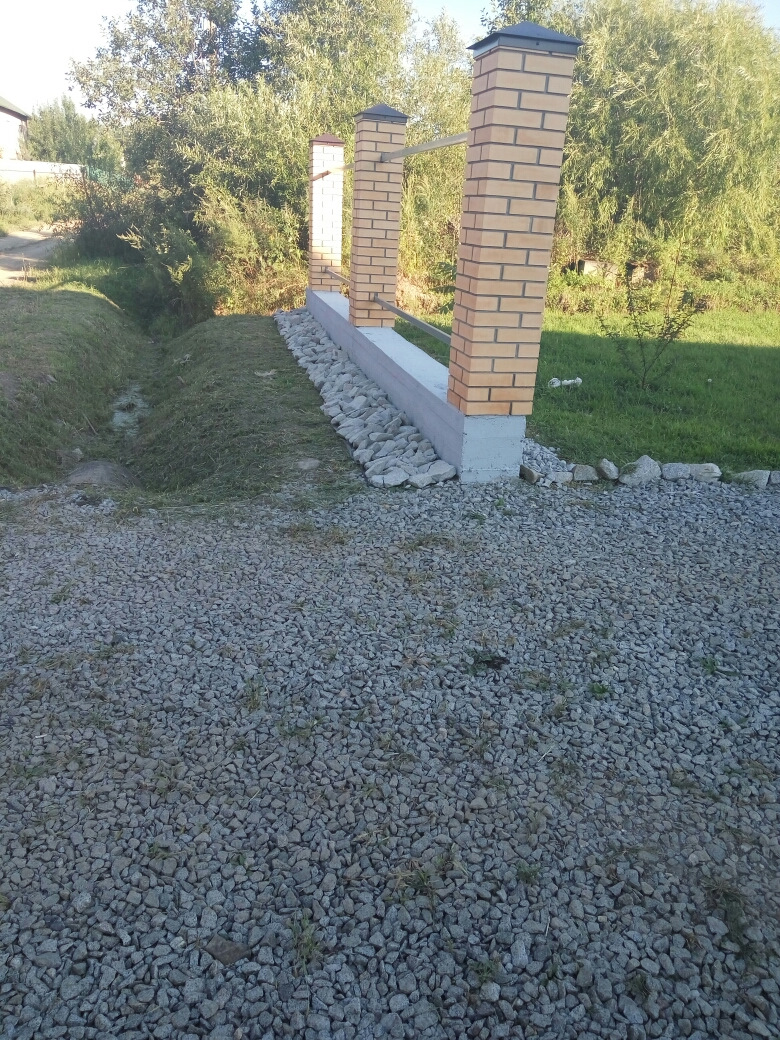

Выкладывание кирпичных столбов в полтора кирпича. Использовался квадрат (квадратная арматура 10 мм), для того что бы соблюсти расстояние. Каждые 4-5 рядов укладывалась сетка.
Пустота между трубой и кирпичом заполнялась раствором.

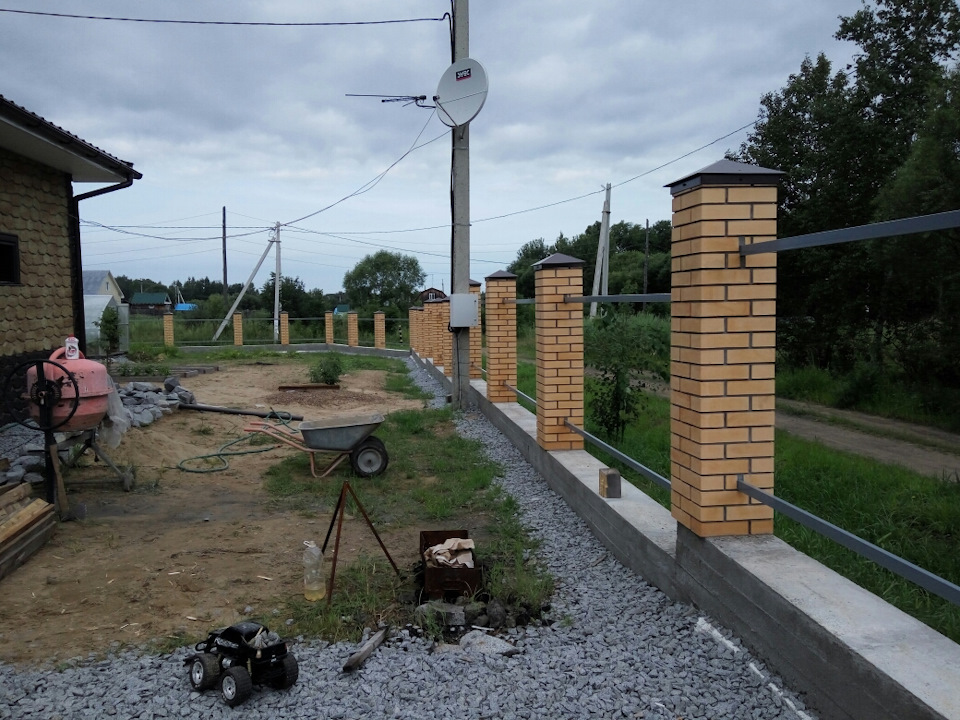

Прожилины приваривались по ходу кладки к трубе. Кирпич резался, что бы обойти прожилину. Согласен, что не особо эстетично, но надежно.

Профнастил С-13 высота листа 1.75 метра. Кирпичные столбы закрыты декоративными колпаками.

В крайних столбах делал выпуски арматуры — планировал ставить распашные ворота (задний двор, он же технический заезд). Но взвесив все за и против, посчитал и остановился на откатных. Дороже распашных на 10 тысяч (стоимость комплектующих Ролтэк — Эко).
Каркас ворот из тюбинга 60 х 40, 40 х 20, полоса под крепление профлиста 2 см. Крепление к ростверку на швеллере.

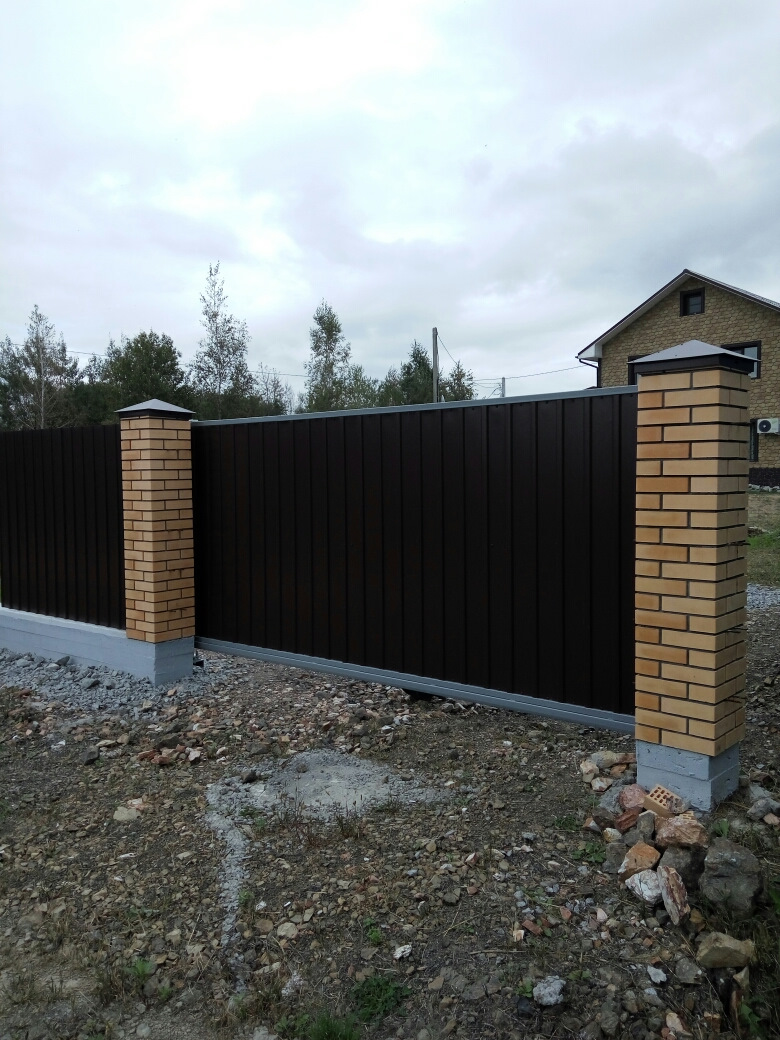

“Парадные ворота” с автоматикой Nice Robus 600, калитка в том же стиле что и ворота.

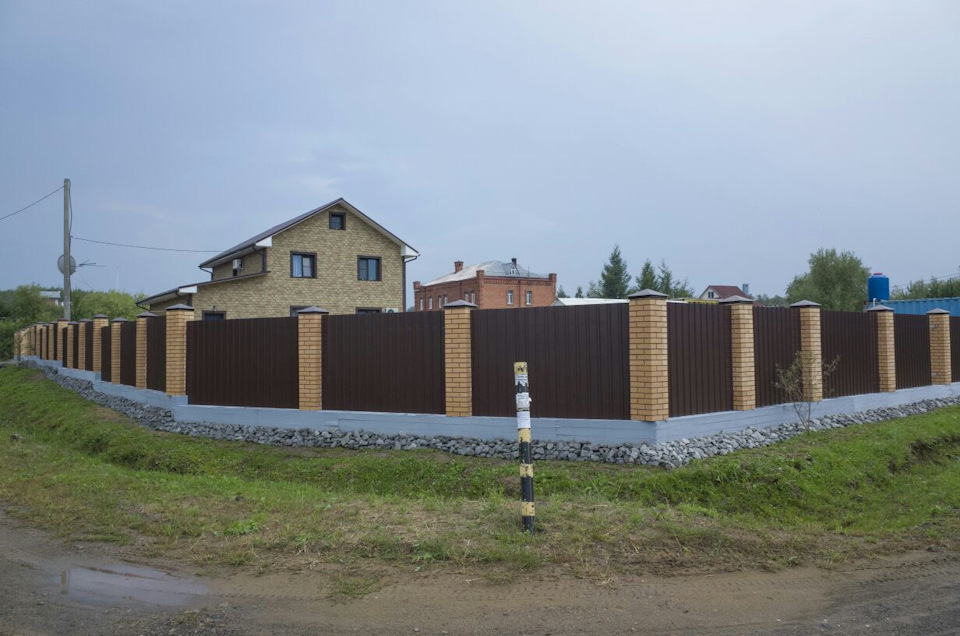

По итогу получил забор, такой какой хотел. да! Не особо бюджетно, да долго, особенно если принять во внимание что времени свободно не очень много.

Конечно приходилось нанимать работников на определенные этапы.

Отвечу на любые интересующие вопросы.

ЗЫ. Комментари и высказывания типа : Так не делается, выпрет, мало, много, нахрена и т.д. — даже отвечать не буду. Каждый этап, каждое действие мною было продумало, взвешено и я считаю его правильным в меру своих представлений. Есть конструктивная критика — с удовольствием выслушаю.

ЗЫ2: подушка под ростверк сделана с перестраховыванием исходя из мысли, что лучше перебздеть, чем не до…

Комментарии 62

А чем стены дома отделанны ?

Цокольный сайдинг компании альта профиль

молодец! Классно получилось. Завидую белой завистью

Очень понравилось!
Мало того, что в закладки поставил, так еще и сохранил себе в комп все фотки и текст! ))
Теперь я знаю, как надо забор сделать!
В следующем году собирался заняться этим делом. Как обычно, пересмотрел бы кучу вариантов в инете, выбрал бы для себя что-то подобное. Ну а тут, ваш пост прям в кассу, что называется. И подход, и порядок работ, все как надо!
Спасибо! Удачи!

[текст про сварные хомуты удалён], а в остальном — очень красиво, за красивую кладку и чёткое понимание назначения оголовков столбов — плюсую!

Осталось цоколь забора чем нибудь обложить))) Будет вообще огонь!

Это лишнее. Хотя чем черт не шутит может на следующий год. Думал об этом уже

Будет намного ярче!

Будет, не сомневаюсь

Красиво получилось! Как я понимаю это ленточный фундамент?! И чем красили фундамент?

Грунт а затем фасадная краска.

Молодец! Классно получилось! Зачет!

Хорошая работа проделана, в 500 000 руб уложились?

Привод на ворота какой планируешь ставить?

Его не будет, поскольку это на задний двор и открываться они будут раз в сто лет. На пардных воротах стоит Nice Robus 600

Понял!а так молодец все четко сделано, жму руку!

Вопрос о роли пенопласта. Интересуюсь для себя. Так участок пока тоже не огорожен.

Он должен отыгрывать пучение грунта, если таковое будет.

Тоже на счет такого подумывал… А потом увидел и мне понравилось как на немецком укреплении гранитными скалами стены сделаны. Выдержали бомбежки и 70 лет простояли. Фундамента нет. Выглядит сурово. ))

шикарно) все как надо_ с чувством, толком, расстоновочкой, все как должно быть у настоящего МУЖИКА!

Выглядит — просто супер, надо все таки начать дом строить…

Хороший забор! Молодец.

Да не, все криво-косо, да и выпрет))) Шучу. Нормальный здоровский забор. труда положили на него немало. Жму руку. Вопрос про откатные ворота. Сами ставили? Можно пару вопросов?

🙂
Ворота сам ставил. Любые вопросы. Как удобно. Здесь или в ЛС.

Капитальненько, уважаю такой подход, сам стараюсь так же делать.

Глаза бояться, а руки делают. Спасибо.

Здорово.
Сколько, в среднем, обходится 1 метр забора в длину?

мне он обошелся в 7 тысяч

Здорово.
Сколько, в среднем, обходится 1 метр забора в длину?

без ворот и калитки

я бы Вам еще посоветовал, территорию заезда и парковки машин отсыпать асфальтной крошкой, и потом бы еще катком пройти (но не обязательно, мы за лето прикатали, ездя каждый день на 3-х машинах), на солнце постоит, и будет как монолитный асфальт, и красиво и чисто и ездить приятнее…

асфальтом не хочу, жарко. Бетоном, брусчаткой, но не асфальтом.

у меня асфальтом заезд от дороги до ворот, а на парковке бехатон

я понял, что Вы сказали. К сожалению подъездная дорога не очень хорошая. В межсезонье этот асфальт утонет в грязи

Очень красиво, сам делал забор осенью 2015г., но с кем не разговаривал, все говори про одну ошибку, и она к сожалению проявила себя…
Дела в том что армо-пояс не в коем случае нельзя приваривать к закладным столбам, столбы будут сидеть мертво, а вот земля при вспучивании будет давить на ростверг (опалубку) и в местах приварки армопояса к трубам, бетон может трескаться. Армопояс крепят к трубам на стяжки из проволки, у нее есть небольшой предел растяжения, и она не дает лопаться бетону…

В итоге по весне моя бетонная подушка 400 (ширина) на 500 (высота) немного пошла и один угол (около столба калитки) просто лопнул, хотя есть и геотекстил, и песок и щебень, все по технологии… Замазал его ремонтным составом по бетону, и всю опалубку обработал укрепляющим составом (от сыпучести, осадков и т.д.), надеюсь не повторится, все равно сварка уже лопнула…

В следующем году отделаю плитами под камень…

Арм-пояс сварен со сваями. Закладные под столбы (вокруг которых выкладывались кирпичи) просто утоплены в бетоне. Вы говорите именно про связку оголовка сваины и арм пояса.

Очень красиво, сам делал забор осенью 2015г., но с кем не разговаривал, все говори про одну ошибку, и она к сожалению проявила себя…
Дела в том что армо-пояс не в коем случае нельзя приваривать к закладным столбам, столбы будут сидеть мертво, а вот земля при вспучивании будет давить на ростверг (опалубку) и в местах приварки армопояса к трубам, бетон может трескаться. Армопояс крепят к трубам на стяжки из проволки, у нее есть небольшой предел растяжения, и она не дает лопаться бетону…

В итоге по весне моя бетонная подушка 400 (ширина) на 500 (высота) немного пошла и один угол (около столба калитки) просто лопнул, хотя есть и геотекстил, и песок и щебень, все по технологии… Замазал его ремонтным составом по бетону, и всю опалубку обработал укрепляющим составом (от сыпучести, осадков и т.д.), надеюсь не повторится, все равно сварка уже лопнула…

В следующем году отделаю плитами под камень…

я все атки надеюсь что грунт не будет давить на ростверк, силы пучения отынрают подушка песка, щебня и пенопласта…

Ссылка на основную публикацию
Adblock
detector
