Как выставить опалубку для фундамента?

Содержание

Как выставить опалубку для фундамента?

Установка и выставление опалубки по уровню

При возведении монолитного фундамента, очень важно правильно выставить опалубку –конструкция должна создавать жесткую форму с заданными геометрическими размерами.

От точности выставления напрямую зависит прочность и надёжность фундаментной опоры здания. В этой статье – все о том, как правильно необходимо выставить опалубку для заливки фундаментных опор.

Какую выбрать?

Различают съемную и несъемную конструкцию опалубки. Для монолитного фундамента она обычно изготавливается из дерева, фанеры или металла. Несъемные формы для фундамента изготавливают из листов пенополистирола. Пенополистирол не демонтируют после застывания бетонной смеси – слой служит дополнительным утеплением фундаментных опор (этот способ изготовления наиболее приемлем для районов с холодным климатом).

Сборка опалубки фундамента необходима при бетонировании монолитных строительных конструкций – в нее устанавливается арматурный каркас, происходит заливка бетонной смеси, которая, застывая, придает конструкциям фундаментов необходимую форму и жесткость. Четко выставленные опалубочные щиты помогают сохранить фундамент из монолитного железобетона в заданных проектом размерах.

Изготовление щитов из дерева

Опалубку, изготовленную из деревянных досок, требуется максимально подгонять, добиваясь минимальных зазоров между двумя досками, чтобы бетонная смесь не вытекала из короба через существующие щели. Опалубочные формы должны обладать максимальной гладкостью, не иметь изъянов, в таком случае финишную отделку стенок фундамента будет очень легко довести до совершенства.

Деревянную опалубку изготавливают в форме продолговатого щита, при установке элементы скрепляются между собой с помощью металлического крепежа (гвоздей и саморезов). Древесину выбирают хвойных пород, идеально подходят струганные обрезные доски толщиной 25 мм, при ширине до 150 мм.

Стойки и рамы формы для монолитного фундамента изготавливаются из деревянных брусков – эти элементы обеспечивают устойчивость щитов во время заливки бетонного раствора.

Очень важно применять для изготовления опалубки пиломатериал повышенной влажности – это необходимо для того, чтобы дерево не впитывало влагу из бетонного раствора, что сильно ухудшит качество застывающего бетонного раствора.

Правила установки

При монтаже очень важно выполнять существующие строительные нормы и правила – это поможет залить крепкий и надёжный фундамент из монолитного железобетона:

  • Не допускается устанавливать опорные стойки опалубочных щитов на вскопанный или насыпной грунт, требуется обеспечить конструкции надёжность и устойчивость, для чего на проблемных грунтах требуется подкладывать под опорные стойки обрезки досок.
  • Щиты должны сохранять неизменное положение достаточно длительный срок, учитывая воздействия на них массы залитого в конструкцию бетона, поэтому деревянную опалубку можно укреплять постановкой раскосов, стоек и подпорок.
  • В просадочных и пучинистых грунтах форму монтируют на специальные фундаментные обрезы, заглубленные ниже точки промерзания грунта.

Монтажные работы

Разметку опалубки на участке застройки удобно выполнить колышками с натягиванием по ним строительного шнура или лески. Очень важно помнить, что фундамент должен быть шире стен на 10-15 см. Каждое действие стоит проверять уровнем и лазерным нивелиром – так можно обеспечить наиболее ровное расположение щитов опалубки.

Выставить опалубку правильно можно только при использовании уровня, которым следует периодически проверять возможное смещение щитов при установке.

Начать установку щитов можно только на ровном месте, закрепляя каждый щит при помощи обрезков арматуры и деревянных подпорных колышков. Арматурными прутами крепят щиты с внутренней стороны – после бетонирования арматура послужит дополнительным элементом армирования для придания вертикальной жесткости. Посмотрите видео, как монтировать опалубку без ошибок.

Нижние края опалубочных щитов должны полностью опираться на верхнюю поверхность земли, а соседние элементы – иметь наиболее возможное плотное прилегание друг к другу.

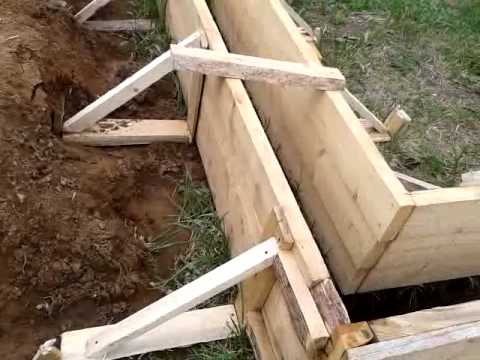

Боковые щиты стягивают при помощи специальных стяжек из бруса, который укрепляют поверх щитов опалубки сверху. Стяжки устанавливают через 0,5 – 1,0 метр.

Как правильно выставить щиты опалубки по уровню

Обычно опалубка возвышается над уровнем земли на 30 см, очень важно выставить щиты максимально ровно, чтобы на поверхности фундамента не было перепадов по высоте. Все операции по монтажу опалубки следует проверять по уровню. Очень важно выставить по уровню верхний край опалубки, для чего в центре постройки вбивают кол, на котором отмечают нулевую отметку фундамента. Затем с помощью трубчатого уровня отметки выносятся на поверхность опалубочных щитов или кольев. Бетон следует заливать в конструкцию в соответствии с нанесенными рисками.

Когда бетонная смесь застынет и наберет прочность – щиты можно демонтировать, обычно это бывает на 14-15 день после заливки бетона.

При устройстве опалубки под фундамент лучше не халтурить в работе, иначе долговечность построенного дома будет находиться под угрозой.

Заливка опалубки: какая конструкция лучше

Ни одна стройка не обходится без бетонирования, а где бетонный раствор – там и опалубка. Особенного внимания заслуживает конструкция, используемая при изготовлении фундамента. Ведь от её надёжности во многом зависит качество основания для дома.

Заливка опалубки может вызвать следующие проблемы:

  • распирание при бетонировании;
  • частичное разрушение;
  • локальные протечки бетонной смеси.

Чтобы избежать этого и узнать, из чего изготовить конструкцию надежно и дешево и какие требования кней предъявляются, воспользуйтесь практическим опытом экспертов сайта FORUMHOUSE.

Из чего сделать опалубку

Качество конструкции во многом зависит от того, из какого материала её сделали. Опалубка для фундамента делается из: ламинированной фанеры, плит ОСП, листов ЦСП, плоского шифера, несъёмных листов пенополистирола. В ход идёт даже старая мебель, а также «бэушные» поддоны.

Но безусловный лидер – обычная древесина.

Как сделать конструкцию из досок

Форумчане советуют, как делать щиты для опалубки. Для сборки горизонтальных щитов рекомендуется использовать обрезную доску размером – 100х25 мм и 150х30 мм, а для вертикальных поперчен – брать брус 100х50 мм, упирая его в щит ребром.

Шаг установки вертикальных поперечен (брус 50х100 мм) — от 70 до 100 см. Для придания большей жёсткости опалубки, с каждой её стороны, горизонтально устанавливаются два бруса 50х100 мм, сверху и снизу.

При продуманном конструктиве и грамотном исполнении прочность досок данных типоразмеров достаточна, чтобы выдержать давление больших объемов бетонной смеси на стенки конструкции.

Выбирая доски для этой конструкции, необходимо сразу продумать вариант их дальнейшего использования. Т.к. опалубка под фундамент потребует не один куб, доски нерационально использовать только один раз. Чтобы доски после демонтажа остались «деловой древесиной», необходимо защитить их от прямого контакта с бетоном.

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

У меня крыша дома собрана из доски 40-ки, оставшейся после заливки и демонтажа опалубки. Я ее заранее перед заливанием закрыл плёнкой, доски, торчащие по углам, не пилил, всё собирал на саморезы. После разборки доски были как новые!

Материалы и технологии

При строительстве правильной конструкции в первую очередь необходимо продумать её конструктив и все необходимые силовые элементы (распоры, укосины, стяжки). Ведь одно дело: лить ленту высотой от земли в 30-40 см, и совсем другое – заливать стенки подвала высотой в 2.5 метра. Особенно, если бетон подаётся при помощи бетононасоса.

Я построил опалубку из 25-х досок. Стяжки не стал делать, думал, выдержит, т.к. каждые 30 см я ставил деревянные распорки. При заливке бетона опалубку распёрло, да так, что два раза пришлось вычерпывать вылившуюся смесь, потом снова скреплять опалубку и вручную закидывать бетон обратно. Наученный очень горьким опытом, я теперь обязательно буду стягивать стенки стяжками.

Нередки случаи, когда, не потрудившись на должном уровне произвести укрепление, мы обнаруживаем, что при заливке или вибрировании конструкцию опалубки просто разрывает. Весь бетон выливается на грунт. Конструкцию приходится в экстренном порядке латать, что приводит к большим денежным потерям. Отсюда правило: опалубку необходимо дополнительно закреплять.

Укрепление опалубки

Многие начинающие застройщики могут и не представлять, какие огромные распирающие силы действуют на опалубку при заливке бетона. Обратимся к цифрам.

Я недавно залил плиту высотой в 25 см. Конструкция просто лежала на земле, в углах крепилась на саморезы, местами была подпёрта камнями и кирпичами – нигде ничего не выдавило и не сдвинулось. Но, что годится в моём случае, не пройдёт при литье высокой ленты фундамента.

Такой пример. По СНиП III-15-76 давление на стенку = PхH. Отсюда: 2500х0.25=625кгс/кв.м. Если 1 погонный метр опалубки имеет площадь 0.25х1=0.25 кв.м, то давление на 1 погонный метр будет 625х0,25=156 кг/м.п., с учётом вибрирования бетона 200кгс/м.п.

Крепление опалубки для фундамента.

Если высота щита равна 0.9 м и выгрузка бетона производится из бетононасоса, то, по тому же СНИПу, давление составит 2500х0.9+400=2650 кгс/м2. Отсюда: давление на 1 погонный метр составит 2385 кгс/м.п. Разница просто огромна!

Но бывает так, что конструкция, даже правильно стянутая металлическими шпильками, «даёт течь». Причём не выдерживает резьбовой элемент шпильки. Резьбу или сминает, либо «отстреливает» гайку. Так происходит потому, что при стягивании промышленной опалубки используются специальные виды шпильки, с усиленными гайками и увеличенным диаметром шайбы.

В частном домостроительстве используются обычные резьбовые шпильки – М8/М10/М12 и гайки, купленные на ближайшем строительном рынке. Шпилька класса 8.8, диаметром в 10 мм, по ГОСТу обязана выдержать нагрузку в 6.7 т, но в обычной продаже, в основном, идут шпильки с «проваленными» диаметрами и формой резьбы не по ГОСТу. Качество металла тоже низкое, в лучшем случае такая шпилька выдержит рабочую нагрузку в 1.5 т.

Для фундамента я покупал шпильки на М8. Мне захотелось проверить, какую фактическую нагрузку они выдержат. Я испытал их на разрывной машине. Результат: при одной накрученной гайке, при нагрузке примерно в 100 кг, произошло срезание (смятие) резьбы шпильки. При накрученных двух гайках шпилька выдержала нагрузку (сорвало резьбу, но сама шпилька осталась цела) уже в 500 кг.

Вывод: чтобы шпилька «работала», необходимо с каждой её стороны накрутить по две гайки. Либо использовать специальные гайки увеличенной длины.

Правда, это ещё не гарантирует, что шпилька «включится в работу» на 100%. Необходимо расставить шпильки так, чтобы они давали максимальный эффект.

Я «прогнал» два варианта расстановок шпилек в опалубке в специальной программе. И вот что получилось: возьмём деревянную вертикальную стойку 50х100 мм. Ставим её к щиту ребром, высота 2.3 метра. Задаём нагрузку – 10 кНм (4 кН — от глубинного вибратора, 6кН — давление столба бетона 2.3 метра). Стягиваем опалубку тремя шпильками, с расстоянием в 70 см. Первая шпилька от низа — на высоте в 50 см. Получаем картину прогибов и напряжений в балке.

На скриншоте видно, что больше всего отклонится нижний конец балки (на 5 мм). Т.е. высока вероятность того, что подпорная балка сломается именно здесь. Расставим шпильки по-другому. Нижняя, теперь заложена на высоте в 30 см.

Теперь нагрузки распределяются иначе. Максимальное напряжение снижается почти в 3 раза (5.4), а прогиб уменьшается в 10 раз.

Мой совет – если собираетесь крепить опалубку шпильками, то их нужно устанавливать между двух вертикальных брусьев (расстояние между ними равно диаметру шпильки). Но найти качественные шпильки и гайки сложно, да и стоят они дорого, и весь этот металл потом некуда девать. Если только на монтаж стропильной системы.

Для уменьшения расходов небольшую резьбовую часть шпильки крепят к арматуре необходимой длины. А на противоположный конец следует наварить перемычку, чтобы получилась буква Т.

Намного проще и дешевле – сделать укрепление каркаса опалубки «косичкой» из вязальной проволоки диаметром 1.2 мм, сплетя её из 6-7 нитей. Такой тип стяжки прочнее, чем «косичка», сплетённая из проволоки диаметром 2 мм в 3 нити.

«Косичка» просовывается в щели между досок опалубки или в заранее просверленные отверстия. Она стягивает два опорных вертикальных бруса конструкции. Чтобы стенки опалубки при процессе скручивания «косички» не деформировало, внутрь опалубки рекомендуется установить арматурный стержень-ограничитель диаметром в 10-12 мм, который помогает ее фиксировать.

Особого внимания заслуживает опалубка под цокольный этаж.

Как залить опалубку

Форумчане рекомендуют, как залить опалубку: при высоте стен более 2-х метров следует разбивать заливку на два этапа и бетонировать за один раз не более 1-1.2 метра. Потом переставлять опалубку выше. Помимо того, что эта самодельная съемная опалубка дешевле (по материалам), чем смонтированная сразу на всю высоту, значительно уменьшается риск того, что она выдержит нагрузки при заливке бетона.

Причём, заливать в опалубку такое количество бетона и вибрировать его нужно слоями толщиной по 50 см, круг за кругом, пока не будет залита необходимая высота фундамента. Это позволит избежать излишней нагрузки в одной точке опалубки, т.к. высота заливки опалубки бетоном увеличивается постепенно. И к моменту достижения заданной высоты нижний слой бетона уже схватится, что, соответственно, уменьшит давление на стенки опалубки.

И в заключение, несколько советов от форумчан по приёмке бетона:

  • Бетон любой марки для заливки фундамента необходимо заказывать с небольшим запасом – примерно 1м3 в плюс. В случае, если часть бетона «убежит» при заливке или на бетонном узле «недольют» раствор, останется запас;

  • Заранее определяется место, куда можно будет слить излишек бетона. Это может быть подъездная дорога;
  • Бетононасосу для работы нужна площадка примерно 6х8 м;
  • Заливка бетона в опалубку не начинается, пока не будет приготовлен ремонтный комплект — это условия является обязательным. Подпорки, колья, доски, молоток, гвозди, кувалду, вёдра, лопату, ёмкость, куда можно временно слить вылившийся бетон, запасной деревянный щит. Если опалубку «рванёт» при заливке бетоном, то бегать по участку и искать способ заделать брешь, просто не будет времени;

  • При заливке фундамента бетононасосом нужно сразу договорится на бетонном узле, чтобы миксеры с бетоном шли друг за другом, без перерыва. Это позволит избежать простоя и, как следствие, дополнительный платы за аренду дорогой техники;
  • При приёмке бетона обязательно надевать защитные очки и одноразовые медицинские перчатки на руки. Бетон при попадании на отрытую кожу может вызвать химический ожог;
  • Обязателен головной убор и плотная одежда. Причём, одежда подбирается такая, которую потом будет не жалко выбросить.

Залить фундамент «в землю» можно, если воспользоваться советом форумчанина. Прочтя эту тему: вы поймёте, как правильно сделать опалубку. Также вы можете ознакомиться с результатами спора: «А нужна ли вообще деревянная опалубка» Дополнительно посмотрите видео с мастер-классом от FORUMHOUSE, по монтажу многоразовой опалубки.

Как правильно установить съемную опалубку для фундамента

Подбираем материал

Выбор материала зависит во многом от типа конструкции, поскольку надо рассчитывать прочность досок, щитов, металла и других элементов, которые участвуют в этом «интерактивном событии». Предположим, что строится одноэтажный дом или гараж. Для опалубки нам понадобятся листы ОСБ толщиной 12 мм, можно 10 мм, но заливать бетон надо будет постепенно, чтобы нигде не выдавило «пузо». Вместо листов ОСБ можно использовать старые деревянные двери, металлические ворота, листы железа и все, что не слабее по прочности и имеет ровную поверхность.

Не обязательно, чтобы ровно было с двух сторон. Даже с внутренней стороны допускаются неровности на 2-3 сантиметра – это вполне нормально и на процесс никак не повлияет. Главное, чтобы легко можно было потом отковырять от бетона этот материал, то есть, без каких либо элементов, которые попадают в пространство, предназначаемое для заливки бетона. Далее нам понадобится деревянный брус 50х50 мм, который мы нарежем. Желательно, чтобы он был из твердых сортов древесины, идеальный вариант – лиственница. Ее стоимость, конечно немалая, поэтому, если не будет достаточно средств, можно купить 10 метров соснового бруса.

Выставляем опалубку и внутреннюю стяжку

Для того чтобы опалубка для фундамента была ровной, надо выровнять подошву по уровню, проследить, чтобы ее угол наклона был незначительный, а между листами ОСБ и землей была небольшая щель, которая без труда сможет залиться раствором. Далее необходимо следовать инструкции.

Нарезаем деревянный брус по 25 сантиметров (зависит от ширины фундамента, если она будет 30 см, то по 30 нарезаем), причем следим, чтобы срез был максимально ровным. Нам понадобится около 4 таких кусочков на 1 метр погонный фундамента, если его высота будет 150 сантиметров (среднестатистический для дома).

Ставим 2 листа ОСБ или щиты напротив друг друга, вставляем между ними брусок длиной 25 сантиметров и завинчиваем по 1 шурупу с разных сторон через ОСБ плиту. Такая процедура является необходимой и при установке обычных досок в роли опалубки, так как существенно повышает прочность всей конструкции.

Следующий блок из ОСБ или другого угодного материала крепим так, чтобы между ними был минимальный зазор, привинчиваем планками. Так выставляем все до самого конца, чтобы не было нигде щелей. Толщина фундамента будет везде одинаковой, так как вы сможете контролировать ее при помощи деревянного бруска. Такое устройство опалубки ленточного фундамента позволяет существенно повысить ее точность.

Теперь у нас имеется готовая конструкция, которую надо выровнять по уровню влево-вправо. Она еще легко перемещается и ее можно подкорректировать, но лучше изначально выставлять все по нитке, чтобы избежать возможных «волн». С досками работать намного тяжелее, хотя получится на 20% дешевле. Толщина доски для опалубки фундамента не обязательно должна быть большой – 1.5 см будет достаточно, ведь главное – внутреннее укрепление и наружные опоры.

Наружные распорки

Теперь перейдем к самой важной части нашего дела – наружным опорам для опалубки. Без них она просто развалится, поэтому надо уделить немного времени и выделить материалы для сооружения таких элементов. Рассмотрим пошаговую инструкцию как это сделать.

Нарезаем деревянный брус размером 60, 90 и 120 сантиметров. 1 край оставляем срезанным под ровным углом, а другой делаем 45 градусов.

Через каждый метр устанавливаем по 3 опоры на высоте 60, 90 и 120 сантиметров соответственно. Прямым углом упираем в землю и немного забиваем брус, после чего наклоняем заостренным концом к ОСБ листу, к которому он отлично прилегает. Завинчиваем шуруп.

Забиваем опоры вертикальные. В основном вся конструкция будет держаться на них. Надо взять стремянку и металлические трубы, уголки, квадраты – все, что имеет хорошую несущую способность и забить их на 50-60 сантиметров в землю, причем впритык к опалубке. Это не позволит низу отойти.

Изготовление опалубки для ленточного фундамента таким способом позволит максимально обезопасить конструкцию от поломки, даже при быстром заливании фундамента. Но не спешите, лучше делать все в несколько этапов – эффект будет намного лучше.

Завершающие роботы

Рано еще утверждать, что вы знаете, как сделать опалубку для фундамента, поскольку надо все подготовить к заливке бетона и только тогда можно говорить об окончании работ. Первым делом надо протянуть нитку – уровень, по которому будет залит фундамент. Если где-то ошибиться с уровнем, тогда вся конструкция будет некачественной, поскольку доливать 5-6 сантиметров нельзя после отвердевания бетона. Это нарушает закон монолитности. Установить криво дом тоже не получится, придется долго и нудно выравнивать первые ряды.

Берем уровень, опускаем его между листами ОСБ, отмечаем маркером линию нулевого значения, после этого натягиваем нитку так, чтобы она проходила точно по отметкам. Теперь можно заливать фундамент, наблюдая за уровнем и разравнивая его. Деревянные внутренние стяжки оставляются внутри или убираются при заливании фундамента (при достижении фундамента до укрепляющего элемента останавливаются на 2 часа, чтобы бетон немного уселся, потом отвинчивают брус).

Теперь мы рассмотрели, как делать опалубку для фундамента и укрепить ее снаружи и изнутри. Такая система подойдет для гаража или одноэтажного дома, для коттеджа лучше будет использовать доски – они немного прочнее и легче снимаются потом. Единственный минус – их очень долго крепить.

Как правильно сделать установку опалубки при заливке ленточного фундамента: расчет материала

Практически все существующие виды ленточных фундаментов можно залить, используя только опалубку — вспомогательную конструкцию, которую часто делают из подручного материала. Она служит не только для обеспечения неизменных размеров основания, но и придает фундаменту ровные правильные формы и снижает расход бетонного раствора. Плюс ко всему, ее можно снимать, переносить на иное место строительства и использовать не однажды.

Типы конструкций

Устройство вспомогательной конструкции из дерева, металла либо других материалов подразумевает использование жестких конструкций, соединенных между собой и способных выдержать массу бетона, но некоторые её виды еще и обеспечивают отличные теплоизоляционные характеристики дома. Для обустройства опалубок используются различные виды материалов, остановимся и разберем для начала типы опалубок для ленточного фундамента:

  1. Съемные (разборные). Это деревянные, реже пластиковые и металлические щиты, которые собираются в виде конструктора, обеспечивают надежное соединение элементов и герметичность швов. В большинстве случаев, расчет количества необходимых материалов делается на месте, когда это будет необходимо. После использования можно снимать и применять повторно. Её можно сделать своими руками из древесины.
  2. Несъемные. Это одноразовая конструкция, производится из пенополистирола, служит как основной теплоизоляционный слой. Нужна, когда ограничена площадь застройки. Благодаря укреплению специальными опорами и распорками, пенопласт выдерживает большие нагрузки, не деформируется, а сборка своими руками делается как конструктор из фабричных элементов. Ее нельзя снимать, нужно проводить расчет щитов под каждое конкретное строительство. Материал может использоваться различный, но чаще всего полимерные продукты.
  3. Комбинированные. Здесь одновременно используется древесина как внешний слой опалубки, а пенополистирол как утеплитель. После заливки фундамента внешнюю часть конструкции можно снять, утеплитель при этом остается утопленным в бетон.

Несколько лет назад строители предпочитали использовать съемную опалубку для ленточных фундаментов, так как она многоразовая и ее можно взять в аренду по доступной цене. Более того, многие компании и мелкие фирмы производят такую опалубку своими руками, а затем сдают в аренду по доступной цене. Стоит отметить, что возвести опалубку правильно, по всем нормам сложно, учитывая технические характеристики используемых материалов, а также возможность расширения подошвы при необходимости.

Элементы конструкции и материал

Опалубка состоит из нескольких основных элементов:

  1. Деревянные щиты прямоугольной или квадратной формы произвольных размеров.
  2. Фиксаторы вертикального расположения щитов.
  3. Горизонтальные внутренние втулки, они используются для обеспечения необходимой внутренней ширины ленты и препятствуют расширению щитов
  4. Гидроизоляция. Она препятствует вытеканию жидкости из опалубки, а также обеспечивает большую скорость засыхания раствора.

Опалубка для ленточного фундамента может производиться из древесины. Самый доступный и дешевый материал, устройство простое и сделать каркас может любой человек своими руками с использованием подручных инструментов. Для производства опалубки в частных условиях используется фанера толщиной до 15 мм или обрезная доска толщиной 40 мм. В этом случае легче не только провести строительство ленточного фундамента, но и правильно провести расчет необходимого количества материалов.

Металлические заводские конструкции прочные и надежные. Отличаются долговечностью и многоразовым использованием, но из-за своей большой массы их тяжело транспортировать. Правильно установить такие щиты могут только строители с опытом. Расширение ленты недопустимо.

Пластиковая опалубка или из пенопропилена легкая, компактная, дорогая и универсальная. Отлично подходит для возведения несущих стен и перекрытий, а также при заливке ленточного фундамента. Пластик и пенопласт – это искусственная теплоизоляция, расчет делается прямо на месте, а щиты можно обрезать под свои размеры. Также по такой готовой ровной поверхности легко сделать обустройство цоколя.

Устройство деревянной опалубки

Для производства деревянной опалубки лучше использовать обрезную плиту или широкую фанеру. Из этих материалов делают готовые щиты фиксированных размеров, затем устраивают пазы на внешних контурах для соединения щитов между собой. Все стыки обрабатывают водостойким герметиком или монтажной пеной. Влажность древесины не должна быть высокой, толщина щелей до 2 мм. Высота щитов не должна превышать 5—7 см выше уровня ленты фундамента. Установка опалубки довольно проста, ее можно сделать своими руками:

  1. Сначала подготавливается строительная площадка.
  2. Делается расчет размеров опалубки, подбираются соответственные материалы и собираются конструкции.
  3. Затем устанавливаются щиты с внешней стороны и укрепляются раскосами, где основным фиксатором будет служить почва или укрепленные столбы. Раскосы прибивают к щитам и устанавливают с интервалом не менее 1 м один от другого, минимально допустимая дистанция составляет от 30 см для толстых оснований.
  4. Гвоздями или уголками закрепляются перемычки фиксированной длины – это максимально допустимая ширина ленты фундамента.
  5. Аналогично устанавливается внутренняя часть опалубки и стягивается хомутами, гвоздями или иными крепежными элементами.
  6. Проверяется расположение всех щитов по вертикали и горизонтали, допустимый угол уклона не более 3 градусов, также они не должны иметь прогибов или изгибов. Состояние поверхности щитов стоит регулировать рейками, уровнем или строительным гидроуровнем. Местные отклонения для фанеры не должны составлять 2 мм, а для досок – до 3 мм.
  7. После заливки бетонного раствора опалубку можно снимать и использовать повторно, а по ровной внешней поверхности можно делать обустройство цоколя.

Правильное расположение щитов опалубки также можно контролировать с помощью нитей и проволоки обноски, а также креплений фиксированного типа. В случае использования несъемной опалубки желательно на внутренней части пенополистирола зафиксировать деревянные планки, в них вмонтировать прочные крючки и арматуру гибко соединить. Тогда крючки натянут обе поверхности опалубки и зафиксируют их в заданных параметрах.

После установки внутренняя часть опалубки обязательно покрывается рубероидом в несколько слоев, чтобы бетон не вытекал, а также для обеспечения гидроизоляции ленты. Гидроизоляцию нужно укладывать с углов наклона вниз, ближе к песчаной подушке, чтобы не разорвать слой при бетонировании. Верхнюю часть шара рубероида лучше перегнуть за верхнюю кромку опалубки, зафиксировать зажимами или шурупами, закрепить степлером. Тогда лист выдержит нагрузку, которая возникнет при заливке бетоном из автомобильной бетономешалки.

Как установить опалубку для ленточного основания на неустойчивой почве

Уже одно копание траншеи или котлована в рыхлой почве чревато некоторой опасностью, из-за возможного ее сдвига. Поэтому сначала делают внешнюю опалубку траншеи с целью предотвратить сдвиг почвы, а уже затем обустраивают внутреннюю часть траншеи.

Чтобы защитить труд рабочих, траншею копают под некоторым уклоном стенок и достаточной ширины для удобного монтажа щитов. Затем устанавливается опалубка, которую часто делают в несколько слоев, где промежуточная зона – это фиксаторы внешней кромки от грунта и внутренней от зоны бетонного раствора.

Чтобы опалубка стояла надежно, можно поверх песчано-гравийной смеси залить слой бетона средней плотности так, чтобы он с внутренней стороны зафиксировал щиты. Когда монтируется опалубка на бетонной основе, то лучше использовать специальные резьбовые стяжки. Они фиксируют плиты между собой, препятствуют их расползанию под массой бетона, а внутри опалубки предусматриваются стальные втулки.

Как обустраивают комбинированную опалубку для ленточного фундамента

Комбинированная опалубка себя оправдывает, когда нужно возвести высотное здание и обустроить теплоизоляцию на ограниченной площади строительной площадки. Конструкция подразумевает совмещение съемной и несъемной опалубки, которую можно сделать своими руками, при этом ее устройство остается достаточно простым. Извне – это обычные съемные пластиковые или деревянные щиты, а внутри – слой пенополистирола.

Такая конструкция несет в себе преимущества и недостатки двух типов опалубок. Некоторые застройщики тратят деньги и время на устройство теплоизоляции, особенно когда необходимо возвести фундамент без расчета в сжатые сроки. Недостаток такой опалубки заключается в том, что когда приходится делать гидроизоляцию, то ее можно положить только на внешней поверхности, а снимать внутреннюю часть утеплителя нельзя.

Если ленточное основание возводится на прочных грунтах, несклонных к пучению, тогда траншея копается с учетом толщины утеплителя, а также панелей съемной опалубки. В подземной части утеплитель крепят к стенкам траншеи, а в наземной – с помощью саморезов. Также можно использовать специальные монтажные дюбеля и зонтики, но тогда снимать утеплитель при реставрации или ремонте проблематично. Если лента устанавливается в рыхлых почвах, тогда утеплитель монтируют полностью погруженным в грунт при условии, когда уровень морозного пучения в регионе незначителен.

Роль несъемной опалубки для ленточного фундамента

Это щиты, сделанные из пенополистирола, соединяются между собой пазами в форме конструктора, поэтому ее часто делают своими руками по готовым чертежам. Внутри устанавливается арматурный каркас, затем заливается бетоном. Благодаря наличию пенополистирола, одновременно на поверхностях ленты формируется теплоизоляционный и гидроизоляционный слои. Данный вид используется, когда ограничена площадь застройки или высокий уровень залегания грунтовых вод. Преимущества очевидны:

  • ее можно быстро собрать прямо на строительной площадке, не занимает много места;
  • она поставляется в заводской конфигурации, не нужно проводить расчет параметров щитов, их достаточно просто обрезать, чего нельзя сделать с деревянной опалубкой;
  • все внешние и внутренние поверхности ленты остаются утепленными;
  • получается максимально гладкая внешняя поверхность, готовая к обустройству и стойкая к морозному пучению.

Ключевой недостаток – это стоимость несъемной опалубки, так как ее производят в заводских условиях из дорогих материалов и ее нельзя снимать. При каждом индивидуальном строительстве приходится делать повторный расчет размеров плит.
