Нужно ли заземлять антенну на даче?

Нужно ли заземлять антенну на даче?

Нужно ли делать заземление для антенны в дачном домике?

До настоящего времени нигде не применяется заземление для телевизионных антенн.

Телевизионная антенна – это устройство, металлическая конструкция, выполненная из алюминия или его сплавов, осуществляющая прием и усиление определенных частот телевизионных сигналов для передачи по коаксиальному антенному кабелю к телеприемникам (телевизорам) или к декодерам TV – сигнала и другим , распознающим пакеты телесигналов устройствам: приставкам для приема наземного цифрового телевидения стандарта DVBT2, плат TV – тюнеров для компьютеров и т. д.

Существует огромное количество комнатных и наружных приемных антенн. Нигде не предусмотрена клемма “земля”, “зазеление”, “корпус”.

Оплетка (экран) антенного провода при подключении к приемному устройству соединяется с его корпусом, “землей”.

Вывести из стоя антенну и повредить подключенные к ней телеприемники может только разряд молнии, но всегда в местности расположения наружных индивидуальных дачных и коллективных приемных антенн находятся громоотводы с разрядниками, электроподстанции с молниеотводами и защитой и другие металлические конструкции большей высоты и с большим радиусом защиты, в которые вероятности попадания молнии во много раз больше.

Комнатной антенне вообще ничего не угрожает.

У нас на даче приемник DVBT2 подключен к комнатной дециметровой антенне советского производства, прекрасно принимает два эфирных мультиплекса на 36-ом и 52-ом ДМВ каналах, получается 20-ть ТВ -каналов.

Писал по простому, без научных и специальных терминов, думаю получилось понятно.

заземление для антенны в дачном домике

не предусмотрено, не нужно и делать не обязательно.

Скорее всего речь идет о телевизионной антенне. Вы опасаетесь попадания молнии в антенну. Можно ответить быстро и однообразно. Что не нужно. Конечно имеет право существовать и другой ответ – кто ни будь скажет, что нужно. Как правило в дачных кооперативах и садоводческих товариществах предусмотрена конструкция заземления и защита от разрядов молний при монтаже трансформаторной подстанции. Но еще немного теории. Этот вопрос поднимает еще кучу вопросов. Имея большой дачный опыт, я не слышал и не встречался в своей практике с вопросами о необходимости заземления и изготовления заземления для антенны на даче. Достаточно будет соблюдать некоторые меры безопасности. Просто уезжая с дачи мы, как правило, обесточиваем всю дачу, отключая электричество на вводном щитке. Если Вы опасаетесь за сохранность телевизора и антенна у Вас находится на мачте, то вынимайте антенный штекер по уезду с дачи. Этого будет достаточно.

Пора приобщаться к современному быту. Постараюсь осветить современное бытие о дачном домике. Современное развитие телевидения предлагает нам принимать наземное эфирное цифровое телевидение в формате DVB-T2. Прием двух мультиплексов осуществляется в дециметровом диапазоне. Мультиплекс включает в себя несколько телевизионных и радиовещательных каналов, передаваемых по одному цифровому каналу. Сигнал достаточно сильный и прием возможен на комнатную дециметровую антенну малых габаритов, которую не надо выносить на крышу или монтировать на мачте. Все современные модели телевизоров способны принимать данный сигнал. Но на даче, как правило, эксплуатируются телевизоры устаревших моделей и для приема сигнала в формате DVB-T2 достаточно приобрести эфирную приставку к телевизору, на выбор во всех специализированных магазинах, по стоимости недорого. Можно и радио слушать.

Все очень просто. Я высказал личное мнение. Вам самому решать.

Грозозащита для антенны

В грозу многие из нас не отключают от электросети бытовую технику и домашнюю электронику. Такая небрежность, как правило, обходится очень дорого. Каждый год в течение лета появляется информация об ущербе, причинённом молнией.

Электроника и, прежде всего, телевизионное и компьютерное оборудование, – наиболее чувствительна к грозовым разрядам. Её электронные компоненты обычно настраиваются для работы при низких напряжениях порядка нескольких вольт, поэтому появление перенапряжения даже в сотню вольт их полностью уничтожит.

Антенны, установленные на наших крышах, являются потенциальными источниками опасности для приборов, находящихся внутри здания. Прямой разряд молнии в антенную мачту может привести к полному разрушению электронного оборудования, включая пожар всей установки. Грозовой удар вблизи антенны такого резкого эффекта не вызывает, но вполне может повредить детали и схемы внутри электро- и ТВ-оборудования.

Однако есть способ эффективно защитить все подсоединённые воспроизводящие устройства, подключив их к высокочувствительным приборам защиты от избыточного напряжения. Методы, о которых вы узнаете из этой статьи, в частности – грозозащита для антенны помогут защитить вашу антенную установку и телеаппаратуру. Не только от прямых грозовых ударов, но и от токов, наведённых в проводах и от заноса высоких потенциалов.

Всегда ли нужно заземление?

Многие из нас считают, что громоотвод, установленный на крыше, способен защитить домашнюю технику от молнии. Здесь не все верно. Громоотвод действительно защищает строение от грозы, поскольку принимает и отводит в грунт основной удар молнии – её высоковольтный разряд. Но пока это произойдёт, в молниеотводе успевает сгенерироваться электромагнитное поле, образуются блуждающие токи, способные вызвать перенапряжение в электрической системе дома и в его линии электропитания.

Антенна, установленная на здании, которое не оборудовано молниезащитой – это очень высокая вероятность попадания молнии в антенну и опасности поражения электрическим током.

Какие риски возникают во время грозы? Для антенной системы и телевизионных приёмников, взаимодействующих с ней, угрозы могут распространяться по таким сценариям:

  • взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
  • если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих установок, повреждать устройства в них;
  • прямой удар молнии в провода электролиний, питающих здание;
  • разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Домашняя телесистема очень уязвима для перепадов напряжения в грозу. Поэтому заземление антенны – это одна из важных мер в комплексе её защиты, но не единственная.

Нормативные требования

Требования электробезопасности, которые применяются к телесистемам и кабельным сетям, вы можете найти в «Правилах устройства электроустановок» (7-ая ред.), а также в инструкции РД 34.21.122-87. Меры , перечисленные в этих основных нормативах, касаются защиты антенных систем, в том числе спутниковых, от атмосферных явлений и разрядов молнии.

Разновидности молниезащиты

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный. Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем. Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Устройство грозозащиты

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Как делать заземление ТВ антенны на даче

Загородные дома и антенны, которые дачники на них устанавливают, – весьма уязвимые мишени в грозу: едва ли рядом найдётся достаточно высокая «приманка» для молнии (высокие старые деревья, вышки мобильных операторов и пр.). Особенно если дачное хозяйство находится на землях, которые только осваиваются.

Если в непогоду прямой электрический разряд попадёт в антенну, то даже установленный поблизости молниеприемник не защитит ни телевизор, ни тюнер в доме. Разряд обязательно достигнет ближайших розеток. И здесь речь уже идёт о спасении дома, а не техники. Молниеприемник – это, безусловно, хорошо, но от наведённого импульса и статики он не защитит. Вот почему дачная антенна должна быть надёжно заземлена, у неё должен быть свой собственный контур заземления.

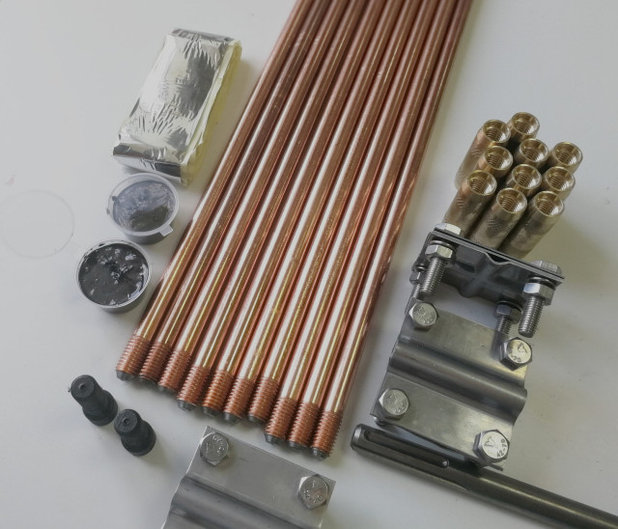

Как это осуществить? Сейчас очень популярен штыревой вид заземления. В го товом заводском комплекте, скорее всего в нем вы обнаружите именно этот тип заземлителя. К нему идёт собственная инструкция, для того чтобы вы не сделали ошибок при монтаже.

  1. Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
  2. Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.
Читать еще:  Разводка полипропиленовых труб в квартире

Заземление ТВ-антенны в квартирах

Сделат ь заземление антенны в квартире панельного дома несложно. Ведь такие дома выполняются по типовым чертежам, их инженерные системы оснащаются в строгом соответствии с госнормативами. Потому в них предусмотрены должные меры безопасности.

Вам необходимо отыскать специально предусмотренный контур, к которому подключены мачты коллективных антенн, и соединить свою антенну с этим общим заземляющим контуром.

Что нельзя делать при заземлении

Как известно, русский народ хитёр на выдумку. Часто эта хитрость оборачивается против самих хозяев. Расхожий миф о том, что организовать квартирное зануление с помощью перемычек в розетке – хороший тому пример. В силу технической неосведомлённости, а чаще самонадеянности, жильцы пускаются на разные ухищрения, которые не имеют ничего общего с электробезопасностью. Относительно заземления домашней телесети на случай грозы, знайте, что ни один квалифицированный электрик не посоветует проделать следующее:

  • закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
  • фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
  • использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Многие видели в фильмах, что бывает, если фен для сушки волос попадает в наполненную ванную. Такого же эффекта можно ожидать, если молния попадё т в водопроводную или канализационную сеть.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

  1. Заполните заявку
  2. Получите предложения с ценами от мастеров
  3. Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее – для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

  • конструкции опоры для установки тв-антенны
  • вида кровли
  • места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

  • устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
  • устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
  • заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

  • пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
  • внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

  • простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
  • измерить уровень сопротивления (он должен равняться 0,05 Ом)

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

  • вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
  • заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления — соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

  • место подключения
  • высота установки
  • мощность тв-передатчика
  • уровень помех
  • удаленность от источника трансляции
  • рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

  • крепить мачту тв-антенны к вентиляционному каналу, дымоходу
  • крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
  • выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

Как самостоятельно сделать заземление и молниезащиту телевизионной антенны?

Заземление антенны представляет собой создание электрического соединения между оборудованием и заземляющим устройством. Необходимость заземления вызвана характером их размещения: антенны устанавливают под открытым небом. Поэтому существует определенная вероятность попадания молнии на металлическую поверхность. Заземление позволяет уменьшить напряжение до безопасного уровня для живых существ.

Всегда ли нужно заземление

Практически все специалисты рекомендуют делать заземление антенны. Действительно, лучше перестраховаться и заземлить принимающее устройство. Однако реальная опасность попадания существует лишь в тех случаях, когда в пятиметровом радиусе от антенны отсутствуют какие-либо объекты, высота которых не превышает 1 м (например, дерево или громоотвод). В связи с этим разумнее заземлять не саму антенну, а поставить рядом с ней отводящее устройство.

Главная цель молниезащиты — встретить молнию раньше, чем она ударит по защищаемому объекту (в данном случае по антенне) и отвести разряд в землю. Она включает три компонента, объединенных в одну электрическую цепь:

  • молниеприемник;
  • токоотвод;
  • заземлительный контур (заземлитель).

к содержанию ↑

Молниеприемник

Данное устройство устанавливают рядом с мачтой антенны. Молниеприемники продаются в специализированных магазинах. Также их легко соорудить своими руками, используя обычный металлический штырь.

Токоотвод

Компонент представляет собой провод, по которому молния направляется к заземлительному контуру. Он должен быть только цельным и иметь определенное сечение:

  1. Медный изолированный или оголенный — 16 кв.мм.
  2. Алюминиевый изолированный — 25 кв.мм.
  3. Стальной — 50 кв.мм.

Если антенна не оснащена грозозащитой, понадобится выполнить определенные действия, характер которых зависит от внешних факторов:

  • конструктивные особенности опоры принимающего устройства;
  • вид кровли;
  • место размещения оборудования.
Читать еще:  Ремонт крана из полипропилена

В случае установки антенны на заземленной кровле из металла, для целей заземления соединяют металлическую мачту или молниеприемник с материалом крыши. Если антенна находится на деревянной опоре, токоотводом выступает провод, идущий по ней к заземлителю, установленному в грунте. По такому же принципу организуется заземление, если принимающее устройство расположено на неметаллической крыше.

Заземление на кровле из горючих материалов имеет свои особенности. К примеру, верхний участок металлической мачты соединяют с точкой нулевого потенциала антенны и с экранами коаксиальных кабелей. К нижней части мачты присоединяют токоотводящий проводник, который далее направляют вдоль стены строения. Заземляют его путем укладки его на дно траншеи, глубина которой должна быть не меньше 1 м.

Заземлитель

Для обустройства заземления копают яму глубиной 2-3 метра. В ней размещают заземлитель. В качестве заземляющего устройства подойдет металлический лист, труба, арматура или толстый провод. Оптимальный вариант — металлическая труба с толстыми стенками и длиной 1,5-2 метра. К заземлителю приваривают провод диаметром не меньше 5 мм. Конец проводника фиксируют к стене здания, чтобы затем подвести сюда токоотвод.

Нормативные требования

Квалифицированные специалисты при проведении монтажных работ руководствуются требованиями, установленными Европейским комитетом электротехнических стандартов. Основной документ, касающийся заземления антенн, называется EN 50083-1.

В данном нормативном акте расписаны необходимые действия для предотвращения разрушительных последствий попадания молнии в антенну. Требования регламентируют работы, относящиеся к защите только постоянных молниезащитных систем или устройств, установленных в кемпингах. Они не касаются любительских радиостанций, функционирующих на платформе VSAT.

К нормативным актам также относятся еще несколько документов, в том числе:

  1. ГОСТ P МЭК 62305-2-2010.
  2. ГОСТ Р МЭК 62305-1-2010.
  3. Приказ Росстандарта под номером 795.

к содержанию ↑

Уравнивание потенциалов

Наружные фидеры, мачты, разнообразные антенны, находящиеся полностью или фрагментарно за пределами защитной зоны, подвергаются угрозе попадания молнии. Вследствие этого выдвигается требование о наличии особой системы, позволяющей избежать опасной разности потенциалов. С этой целью предусматриваются следующие защитные барьеры:

  1. Заземление телевизионных антенн, благодаря которому соединяется заземлитель с металлической стойкой. На ней монтируется антенна.
  2. Уравнивание потенциалов. Цель достигается за счет соединения заземленной мачты и отходящих от нее кабелей. Если опора антенны находится близко к зданию, оснащенному молниезащиты, их соединяют в одно целое.

При отсутствии в строении системы защиты от молнии заземление для антенны осуществляют таким образом:

  1. Устанавливают заземление.
  2. Соединяют заземлительное устройство с антенной при помощи провода. При этом выбирают наиболее короткое расстояние между двумя точками.

Обратите внимание! Если проложить провод со значительными изгибами вокруг препятствий, неизбежно возникновение серьезной разницы потенциалов. В этом случае вследствие разрядов молнии в проводниках будет возникать индуктивность. В связи с этим возможно искрение, что небезопасно с пожарной точки зрения.

В качестве защиты антенны от молнии рекомендуется использовать устройства с максимальной степенью соприкосновения с грунтом. К таким заземлителям относится, например, модель ZANDZ ZZ-000-015.

Все токоотводы от молниеприемников (тросовых и стержневых) соединяют с заземлителем. Последний включает не меньше двух расположенных по вертикали электродов. Длина каждого из них составляет не меньше 3 м. Вертикальные электроды соединяют между собой горизонтальными (его длина — от 5 м). Рекомендуемое поперечное сечение для медного электрода составляет от 16 до 50 мм, а стального — от 50 до 80 мм.

Рекомендации по установке антенны

Выбор места фиксации телевизионной антенны и ее ориентация в пространстве зависит от множества факторов, среди которых:

  • разновидность антенны;
  • расположение участка земли;
  • характер рельефа местности;
  • интенсивность внешних помех;
  • помехи, вызванные показателями электропитания, типом АФУ.

При установке ТВ-антенны на крыше, основанием чаще всего выступает мачта. В качестве нее подойдет стальная труба диаметром приблизительно 35-40 мм.

Альтернативой металлическому изделию может стать деревянное – из бруса (50 на 50 мм). Такую мачту фиксируют на стропильных балках. Принимающее устройство должно возвышаться над кровлей по крайней мере на 2 м. Если выбран деревянный брус, по нему прокладывают толстый медный провод или шину. Второй конец контура соединяют с заземляющим устройством, в качестве которого выступает либо шина, либо закопанные в грунт заземлители.

Что делать нельзя:

  1. Прикреплять мачту антенны к каналам вентиляции или дымоходным трубам, к объектам электрической инфраструктуры, стойкам с проводами связи, слуховым окнам.
  2. Фиксировать растяжки принимающего устройства так, чтобы они располагались возле вибраторов, электрической проводки, водопроводных труб или подоконников.

к содержанию ↑

Разновидности молниезащиты

Существует две классические схемы защиты от молнии:

  1. Пассивная. В комплектацию системы включают токоотводы, молниеприемники, заземлительные устройства. Все эти компоненты объединяют в сеть. Молниеприемниками обычно выступают стержни или сетчатые структуры.
  2. Внутренняя. В данное понятие входит весь перечень действий по защите находящихся внутри здания элементов электрической проводки и оборудования от частичных токов и наводок. Нередко от этих воздействий не спасают внешние защитные системы.

В соответствии с общепринятой концепцией выделяют три зоны молниезащиты. По границам каждой из них монтируют особые устройства (УЗИП). Такие элементы также подразделяют на три класса.

Сообщества › Сделай Сам › Форум › Заземление частного дома

Добрый день, форумчане!Прошу Вашей помощи и подсказки!Как правильно сделать заземление в частном доме, и нужно ли брать разрешение в обл.енерго?

зачем разрешение то, кто тебе запретит забить несколько металлических прутов в землю .
У меня забито в ряд 4 штуки, длинной примерно 1.5 метра, между ними около 400 мм .

закопать ненужную железяку в огороде, никому не говорить)

Забиваешь или закапываешь 3 арматуры метра по полтора, соединяешь между собой концы и заземляешь до счетчика или сразу после автомата.Разрешение не надо.Плюс такого заземления=перестанет или уменьшиться скачки входного напряжения.

А как скачки напруги могут зависеть от заземления?

Забиваешь или закапываешь 3 арматуры метра по полтора, соединяешь между собой концы и заземляешь до счетчика или сразу после автомата.Разрешение не надо.Плюс такого заземления=перестанет или уменьшиться скачки входного напряжения.

Внимание ! Об этом никто не сообщает, но может произойти обрыв НУЛЯ в линии от подстанции или трансформатора ДО вашего дома. В этом случае ВСЕ ДОМА, включенные за вами, будут запитаны от Вашего заземления ! Видел такое — провода заземления светились как спираль в лампочке или электроплитке, тут и до пожара недалеко. Хорошо если быстро перегорит. Так что если делать, то как можно мощнее провода, и включать на ВВОДЕ ДО СЧЕТЧИКА. Так хоть утечка пойдет мимо проводки внутри дома. В идеале должны делать отдельные заземления на подстанцию, трансформатор, щиты, сборки и даже столбы. Первые два делают, последнее практически никогда

Такое возможно ТОЛЬКО если чувак заземлил нулевой провод. Если заземление сделано как положено, не соединяясь с нулем, то такого не произойдет.
К примеру вы провели заземление и подключили холодильник. В этом случае на земле висит корпус холодильника. А корпус НЕ связан с нулевым проводом холодильника. Так ведь? Тогда при пропадании нуля в сети ток НЕ сможет пойти в землю, т.к. НЕ имеет соединения с ним. Холодильник просто перестанет работать.
И только если в фазе появится повышенное напряжение и пробьет на корпус, только тогда в землю потечет ток. И то, если пробой будет с нуля холодильника, то скорее всего сгорит холодильник (если не спасет автомат на входе в дом) и ток прекратится. Если же пробьет фаза на землю, то тогда будет жестче. Но скорее автомат защитит и все пройдет бескровно…

Нулевой провод все равно обязательно заземляется (трансформаторы, сборки, щиты и т.д.) и есть такое понятие — “выравнивание потенциалов”. Это заземляются трубы воды, газа и т.д. Да они находятся в удалении друг от друга — но это ЗАЗЕМЛЕННАЯ НЕЙТРАЛЬ ! И делается она для предотвращения поражения электрическим током при экстремальных условиях ! А автоматы (особенно без расчетов) бывает просто не срабатывают. Так что Ваш пример с холодильником — это чисто теоритический домысел. Мой же пример с заземлением мало кому знаком, и очень редко встречается, потому я его и привел.

приварил арматуру 12 диаметра к трубе забора, забор метал, столбы метал, прожилины метал, в итоге 140 метров контура.

И водой пролить не забудьте.

Кстати это запрещено делать.

Потому что должно быть естественный контакт с землёй. ПУЭ.

эм… а если дождеГ?

Замер сопротивления на сухую делают.

Так мы про контрольные замеры говорим?
Если да, то запрет искусственного увлажнения почвы вполне логичен т.к. искажает результаты измерений.
Если для повседневного использования, то полагаю что пофиг.

Ну как говориться каждый сам себе хозяин, а правила все кровью писаны, что ПДД что ПУЭ.

Так мы про контрольные замеры говорим?
Если да, то запрет искусственного увлажнения почвы вполне логичен т.к. искажает результаты измерений.
Если для повседневного использования, то полагаю что пофиг.

Единственное что могу понять при проливе, это уплотнение грунта в этом месте.

Можно треугольник можно полосой или лучами, по опыту лучше 2 луча: каждый луч по четры арматурины d16(или уголок 50) по 2-2.5 метра, шаг метр, лучи под 90градусов, соеденяй арматуру между собой метал полосой шириной 40 все соедениния на сварку, вывод к дому таже метал полоса сантимов на 20-40 над землей и привариваем к ней болт, от болта медный кабель не менее 10мм2 к гзш(главная зазмеляющая шина).

Читать еще:  Как проверить заземление ванны?

в случаее треульника, три заземлителя по три метра в вершинах треугольника и шагом метр, в некоторых грунтах трех заземлителей бывает мало.

И в конце работы промеряем заземление, если сопротивление норма то и отлично, если нет то бьем еще электродов

PS
качество сварных и болтовых соедение можно померить самому мультиком один щуп до места соеденения другой после, согластно ПТЭЭП не более 0.05 Ом. в том числе все скрутки клемники на цепи заземления. а то у многих отличный контур и никакое зазмемление по дому на скрутках, разболтаных или недотянутых клемниках

PPS
все это хозяйство в траншее глубиной 0.6-0.8.
Обычно требуется наличие заземления при подключении к электросетям и протокол измерения сопротивления заземления, так что специального разрешения не нужно, по крайней мере в России.

очень хорошо описал, но без нюансов, а их есть много. контур выполняется совместно с системой уравнивания потенциала PEN проводника, исключительно до прибора учета до места его разделения на PE+N. контур повторного заземления в таком случае образует главную заземляющую шину — ГЗШ, далее гзш не может иметь раз ыкателей. сечение проводника соединяющего PEN проводник с контуром заземления не может быть сечением менее 10мм кв эквивалента чистой электротехнической меди. и очень хорошо если его сечение больше или равно сечению PEN проводника.

Забор самый хороший контур. Проверено многократно

Заземление в частном доме: Доверяй, но дублируй

Схема с сайта aquatic-home.ru

Поселковые электрики нередко просто забивают в землю кусок стального уголка или арматуры, к которому подсоединяют медный провод. Да, как дополнительное заземление такая конструкция возможна. Но для полноценного заземляющего контура ее недостаточно.

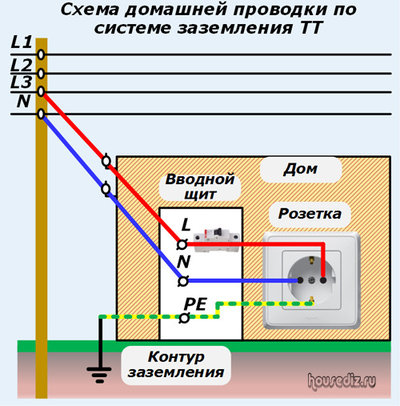

Особого внимания требует проводка, сделанная по системе заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода. Ведь, в отличие от предыдущих вариантов, здесь он вынужден « справляться » с работой самостоятельно, без дублеров, — то есть повторных заземлений на пути от трансформаторной подстанции к вашему щитку.

Схема с сайта housediz.ru

Сколько фаз должно заходить в дом?
Подключение в частном доме может быть как однофазным (как на схеме выше), так и трехфазным — в этом случае вы « забираете » электричество от поселковой сети не с двух, а с трех проводов. Для поселковых сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домашнего хозяйства предпочтительнее.

Во-первых, он позволяет пользоваться техникой, требующей подключения к трехфазным розеткам (электрокотлы, электроплиты, печи для сауны, деревообрабатывающие станки).

Во-вторых, при грамотно продуманной схеме электроснабжения позволяет минимизировать просадки напряжения в сети при включении мощных приборов.

В-третьих, в трехфазной сети можно равномерно распределить нагрузки: фаза в дом, фаза в баню, все три — в гараж и мастерскую.

Фото с сайта chebo.biz

Как сделать заземление в частном доме?
Заземлитель для электросети имеет идентичную конструкцию, независимо от количества фаз. Больше того, такой же контур заземления, как для частного дома с 15-ю кВт, нужен и для молниеотвода. Здесь возможны два варианта.

1. Использовать в качестве заземлителя врытые или вбитые в землю проводники: стальной пруток, уголок и т.п. Подойдут два, а лучше три металлических прута, соединенные сварной перемычкой. Пруты располагают контуром в виде треугольника на расстоянии не менее трех метров друг от друга. Гл убина заземления — 2–3 м. При этом перемычки между прутами должны располагаться чуть ниже, чем на полметра под землей. К одной из перемычек приваривают токоотвод из стальной проволоки, который выводится на поверхность.

Фото с сайта amperof.ru

Важно: Для подземной части такой конструкции допустимо использовать только сварные соединения, поскольку любые другие (например, резьбовые) в земле корродируют и теряют надежность. Медный провод от домашнего щитка подсоединяется к токоотводу при помощи зажимной клеммы. Зажим всегда обрабатывают антикоррозийной смазкой.

Более подробно о том, как правильно сделать заземление в частном доме (и для чего оно нужно) , мы писали в статье про молниезащиту . Убедитесь, что поселковый электрик знает эти детали, прежде чем подключить заземление в щитке .

Фото с сайта zazem812.ru

2. Купить готовый комплект в виде набора стальных стержней (есть более дорогие, из меди или нержавейки) и контактных групп. Преимущество « коробочных » решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавейка служат многие десятилетия.

Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод этого обычно достаточно. Заземлители не требуют обслуживания — только периодического (раз в два-три года) осмотра внешних контактных групп, а при необходимости — зачистки и смазки контактов.

Узнать или проверить, есть ли заземление в частном доме, можно так же, как и в квартире.

Фото с сайта elektro.ru

Сложный случай: Электролитическое заземление
Электролитическое заземление — это тоже « коробочное » решение, но предназначенное для грунтов с высоким электрическим сопротивлением (например, для заземления в сухом песчаном грунте ), мест, где нет возможности заглубиться в грунт (скальная основа), и при ограниченных площадях (высокоплотная застройка).

В качестве заземлителя здесь используется L-образный или стержневой полый электрод, в который засыпается специально подготовленная смесь минеральных солей.

Однако если ваш дом не расположен в пустыне или условиях вечной мерзлоты, электролитическое заземление будет излишним. Его основная область применения — индустриальные объекты.

Фото с сайта keaz.ru

Совет: Предотвратить нежелательные последствия поможет установка на входе щитка устройства защиты от импульсных перенапряжений (УЗИП). Монтируется оно на DIN-рейку, выглядит так же, как УЗО (устройство защитного отключения), стоит несколько тысяч рублей. Но ремонт сгоревшей техники или устранение последствий пожара обойдутся намного дороже.

Что заземлять, кроме электропроводки?
В отличие от многоквартирных домов, где заземления требует лишь электропроводка, в частных постройках есть и другие элементы, которые нужно подключать к заземляющему контуру. Например, газовый котел и металлические трубы системы газового отопления. Последние должны быть еще и соединены между собой системой уравнивания потенциалов (СУП). Решение вопроса, как сделать заземление газового котла, оставьте монтажникам оборудования. Самодеятельности здесь не место.

У представителей газовых компаний свои (повышенные) требования к качеству заземления. Основной показатель хорошей работы заземлителя — сопротивление растеканию электрического тока. Нормативное значение для частного домовладения — не более 30 Ом (измеряется специалистами непосредственно в точке расположения заземлителя, « домашними » средствами его не проверить). Заземлители, сделанные по схемам, которые мы описали ранее, этому значению соответствуют. В случае если ваш контур не « дотягивает » до высоких требований газовщиков (не более 10 Ом), скорее всего, придется делать дополнительное точечное заземление.

Не забудьте про УЗО!
Независимо от того, какое именно заземление сделано в вашем доме, для подстраховки на случай его « осечки » ставьте отдельные УЗО на исходящие линии — чтобы при внештатной ситуации в бане, в гараже или на улице — с газонокосилкой — у вас не « вырубало » весь дом.

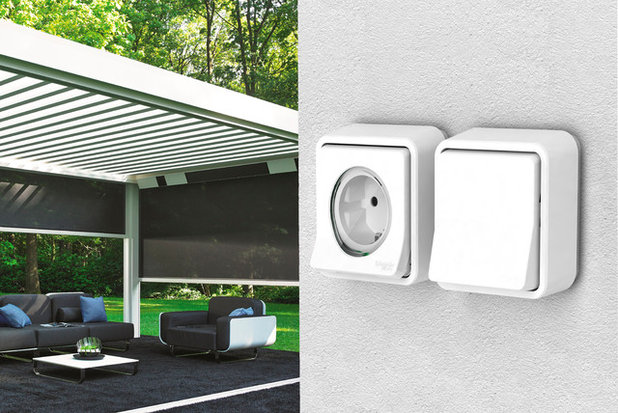

Особое внимание стоит уделить розеткам в помещениях повышенной влажности (санузлы, предбанник, цокольный этаж). Помните, что в них можно устанавливать только розетки, специально предназначены для уличной установки — в брызгозащищенном исполнении (с крышками). А именно: минимальный класс защиты — IP54 (помещение), IP65 (улица), с заземляющим контактом, подключение — только через УЗО.

Создайте дискуссию на форуме

такую штуку, как система заземления в своём доме, лучше не делать самому, а пригласить людей, которые в этом разбираются. там тонкостей больше, чем хотелось бы. например, сделали вы заземление (повторное для tn-c-s или новое, для tt), а затем провели линию в дом по воздуху — и всё, считайте, что по-новой нужно заземление делать. или сделали вы заземление нуля для tn-c-s, а тут авария, и где-то нуль отвалился, и весь ваш коттеджный посёлок теперь через ваше заземление работает, и ваш дом внезапно сгорает. или завели внутрь дома воздушный кабель с тем же результатом, потому что он горючим оказался.

“Не нужно обращаться в управляющую компанию и просить ее модернизировать проводку во время очередного ремонта” — это весело. только если у вас опломбированный щиток висит где-то на столбе, а не в доме, и в нём автомат нуль разрывает, то без управляющей компании у вас может не получиться сделать tn-c-s вообще никак.

и подобных тонкостей там очень-очень много. так что лучше позвать энергетика из управляющей компании или из энергоснабжения, чтобы затем не было мучительно больно.

а, чуть не забыл. для безопасности лучше разделять заземление для электроприборов и молниезащиту. всё-таки молния — это гигаватты мощности на хилый кабель. устройства защиты от импульсных помех в линиях ставятся каскадами, одно маленькое устройство в доме может не выдержать подобных испытаний, и лучше быть подальше от всего, через что идёт ток от молнии.

Ссылка на основную публикацию
Adblock
detector
