Как проверить сопротивление контура заземления?

Содержание

Как проверить сопротивление контура заземления?

Измерение сопротивления заземляющего устройства

Существенно снизить опасность случайного воздействия высокого потенциала на людей и животных удаётся за счёт заземления особо опасных участков оборудования (корпусов, станин станков и других токопроводящих элементов конструкций). Для реализации такой защиты традиционно применяются специальные приспособления, называемые заземляющими устройствами (ЗУ). С общим их видом можно ознакомиться на приведённом ниже рисунке.

Для нормального функционирования таких систем необходимо, чтобы они проходили периодические проверочные испытания, основная задача которых – определение сопротивления растеканию тока в почве.

Состав ЗУ

Перед тем, как проверить сопротивление заземления следует вспомнить, что классическое ЗУ состоит из следующих обязательных элементов:

  • Медных гибких проводников с наконечниками под стандартное болтовое сочленение;

Обратите внимание! В особо ответственных местах такие соединения осуществляются только на сварку.

  • Толстых медных шин, прокладываемых в земле или вдоль стен зданий от электрических щитков до погружённого в грунт заземлителя (особенности его обустройства будут рассмотрены чуть позже);
  • Наконец, самого заземлителя, представляющего собой конструкцию, изготавливаемую из заранее сформованных стальных заготовок (прутьев, швеллеров и т. п.).

Конструкция заземляющего контура (он же – заземлитель с набором медных шин) может иметь самые различные исполнения, определяемые требованиями защиты конкретного объекта. Простейший вариант этого устройства может выглядеть так, как это представлено на рисунке ниже.

Такая конструкция обычно зарывается в грунт неподалеку от заземленного с её помощью объекта (станционного оборудования или частного жилого строения). В процессе эксплуатации осуществляется постоянный контроль её состояния, состоящий, помимо всего прочего, в измерении проводимости.

Периодичность измерения сопротивления определяется соображениями безопасности технической эксплуатации устройства, а срок их проведения устанавливается действующими нормативами.

Виды ЗУ

При решении непростого вопроса, касающегося того, как измерить сопротивление контура заземления, следует знать, что описываемые системы могут использоваться в различных целях. При ознакомлении с их конструкцией необходимо принимать во внимание основные отличия защитного и рабочего заземления, состоящие в следующем:

  • Под рабочим понимается заземление задействованных в передаче тока цепей, в частности, нулевых или нейтральных точек станционных трансформаторов;
  • Под понятием защитного заземления подразумевается электропроводная связь с грунтом элементов конструкций, не находящихся под опасным потенциалом (не являющихся токоведущими).

Понимание этих различий помогает специалистам организовать измерение сопротивления заземляющего устройства по специально разработанным методикам.

Контроль состояния ЗУ

Согласно положениям действующих нормативов, любой заземляемый контур должен поддерживаться в идеальном рабочем состоянии. Для этого он должен периодически проверяться на соответствие его основного рабочего параметра (переходного сопротивления Rз) установленным в ПУЭ нормам.

Такая проверка заземления должна проводиться не реже, чем один раз в 6 лет. Кроме этого, обязательными являются регулярные визуальные осмотры систем заземления, периодичность которых составляет не реже раза в полгода.

Для установления соответствия контура действующим нормативам производится замер величины его проводимости (1/Rз).

Дополнительная информация. Идеальным считается случай, когда эта величина приближается к нулю, что практически невозможно.

Профессиональная проверка сопротивления заземления заземлителя предполагает использование специального оборудования, состоящего из следующих компонентов:

  • Соединительные провода;
  • Дополнительные штыри;
  • Сам прибор (М416, например), посредством которого осуществляется замер сопротивления Rз.

С порядком подключения и расшифровкой указанных на картинке обозначений можно ознакомиться в инструкции по применению прибора М 416.

Существует несколько способов, позволяющих провести измерение сопротивления заземления, каждый из которых применяется в тех или иных условиях. В следующих разделах все они будут рассмотрены подробно. Для более полного их понимания ознакомимся сначала с факторами, влияющими на измерение заземления.

Факторы, влияющие на величину Rз

Рассматриваемый показатель складывается из следующих составляющих:

  • Сопротивление металлической конструкции заземлителя с учётом переходной зоны в месте контакта с подводящим проводником;

Обратите внимание! Вследствие высокой проводимости крепящегося на сварку стального материала это сопротивление обычно не учитывается.

  • Индивидуальный показатель сопротивления ЗУ зависит от проводимости перехода между погружаемыми в землю штырями и грунтом. На начальном этапе эксплуатации он близок к максимальному значению (вследствие хорошего контакта поверхности металла с землёй). Со временем он частично нарушается, так что над ним должен осуществляться постоянный контроль;
  • Основное препятствие растеканию тока создаётся слоями почвы, прилегающими непосредственно к элементам конструкции заземлителя.

Именно эта величина определяет качество всей системы ЗУ и поддаётся контролю и влиянию извне. В особенности это касается близлежащих слоёв, при удалении от которых переходное сопротивление резко снижается и на заданном расстоянии практически обнуляется.

Неоднородность проводимости грунта в месте закладки заземляющего контура с трудом поддается теоретическому расчёту. Единственный выход в данной ситуации – замерить сопротивление заземления с помощью одной из используемых на практике методик.

Задаваясь вопросом о том, как измерить сопротивление заземления, желательно усвоить, что на простое ЗУ особое влияние оказывают верхние грунтовые слои, а на контурную систему – почвы, расположенные на глубине. При проведении контрольных процедур должна соблюдаться оговоренная в нормативах периодичность проверки для данного типа проводимых исследований.

Все полученные в результате испытаний замеры фиксируются в специальном журнале. С конкретными значениями Rз для различных типов ЗУ можно ознакомиться в сводных таблицах, приводимых в ПУЭ.

Способы измерения Rз

Все практически реализуемые методы измерения сопротивления контура заземления основаны на известном из физики законе Ома, согласно которому сопротивление – это результат деления напряжения на протекающий по цепи ток.

Важно! Сразу оговоримся, что замерить заземление мультиметром, не обеспечивающим заданную точность снятия показаний, не представляется возможным.

В этом случае придётся воспользоваться более точными измерительными приборами, способными замерять сопротивление с погрешностью до долей Ома.

Среди известных подходов к измерению сопротивления растеканию тока можно выделить следующие:

  • Косвенные замеры, проводимые «методом дополнительного электрода»;
  • Специальное зондирование, называемое вертикальным (ВЭЗ);
  • Метод, предполагающий применение типовых измерителей (аналогового вольтметра и специального амперметра).

Рассмотрим каждый их этих подходов более подробно.

Известная методика измерения сопротивления заземляющих устройств с использованием пробного электрода предполагает проведение испытаний ещё до погружения конструкции в землю.

Порядок определения искомой величины приводится ниже.

Ещё до того, как проверить контур заземления, в грунт зарывается конструкция, называемая «пробный одиночный заземлитель» (он должен иметь ту же длину, что и проверяемый контур, и немного выступать над почвой).

После погружения одиночного стержня в землю проводятся замеры величины его Rз, а затем, в соответствии с его физическими размерами, с применением известных методик определяется удельное сопротивление почвы в данном месте.

Обратите внимание! Приблизительные значения величины Rз допускается измерять обычным тестером.

Для понимания сути метода ВЭЗ советуем ознакомиться со схемой измерений, предполагающей использование 4-х электродов (смотрите фото ниже).

Согласно этой методике, чтобы померить искомую величину (Rз) сначала внешняя ЭДС подводится к наружным штырям 1 и 2, и лишь после этого измеряется разность потенциалов между двумя внутренними стержнями 3 и 4.

Отметим, что замеренное по этому методу сопротивление оказывается более точным, чем в предыдущем случае, т. к. здесь учитываются глубинные характеристики грунта (в зоне расположения «очага» стекания тока).

Для реализации третьего способа сначала собирается цепь с измеряемым и пока ещё не известным Rз. Она состоит из забиваемых в грунт основного штыря, обозначаемого как «П», и дополнительного под обозначением «Т». Для понимания сути метода ознакомьтесь со следующим фото.

После их размещения в грунте между ЗУ и «Т» прикладывается внешнее напряжение, а затем амперметром (А) измеряется проходящий в цепи ток. Одновременно с этим между контрольной точкой заземляющего контура и основным электродом «П» подключается хорошо откалиброванный измерительный прибор – аналоговый вольтметр (V), измеряющий напряжение на контролируемом участке. Искомое сопротивление определяется по закону Ома.

Измерить сопротивление защитного приспособления можно с помощью фиксированного по величине резистора, текущий через который ток берётся в качестве эталона (в этом случае он может измеряться посредством обычных клещей).

В заключение напомним, что для ответа на вопрос о том, как проверить заземление в частном доме, также следует ознакомиться с требованиями нормативов, касающимися погодных условий в момент испытаний. Для получения нужного результата работать с измерителями и другими приборами рекомендуется только в летний или зимний периоды.

Видео

Проверка заземления

Проверку заземления реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проверку заземления, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление. Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома. По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно). В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть. Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Общий порядок технического обследования

В основу главных подходов к проверке качества заземления заложены известные методики измерения его сопротивления растеканию тока на землю. При оценке этой величины контролю подлежат как отдельные элементы, так и контактные зоны контура заземления, который начинается от защищаемого участка и кончается точкой соприкосновения заземлителя с грунтом. В процессе проведения работ особое внимание уделяют частям конструкции заземления, имеющим непосредственный контакт с грунтом и подвергающихся повышенному коррозийному воздействию.

Дело в том, что в результате разрушения металла в зоне контакта снижается его электропроводность и повышается сопротивление растеканию тока. В результате этого показатели надёжности ЗУ, а также эффективность его действия заметно ухудшаются. Для проверки и оценки состояния металлических переходов отдельных элементов заземлителя используются специальные измерительные приборы (омметры). Они обеспечивают снятие показаний с допустимой погрешностью.

Обратите внимание, что указанная процедура проверки проводится, как правило, в рамках рабочих операций, предполагающих комплексное испытание заземляющих устройств на их соответствие требования ПУЭ.

Проведение проверки тесно связано с измерением протекающего в контуре тока, в соответствии с которым и рассчитывается величина нормируемого ПТЭЭП сопротивления. При необходимости это значение может снижаться путём увеличения площади контакта с землёй или изменения электрической проводимости грунта. С этой целью в конструкцию контура заземления добавляются дополнительные металлические стержни, либо повышается концентрация соли в районе его непосредственного соприкосновения с почвой.

Обследуемая заземляющая цепь считается соответствующей требованиям ПУЭ и нормам безопасности лишь в тех случаях, когда величина суммарного сопротивления всех её элементов не превышает определённого значения. На основании полученных в процессе проверки результатов представителями специальных измерительных лабораторий составляется акт о состоянии обследуемой системы и выдаётся разрешение на её дальнейшую эксплуатацию.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

  • Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
  • Рабочий ноль (цветовая маркировка — синяя или голубая).
  • Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

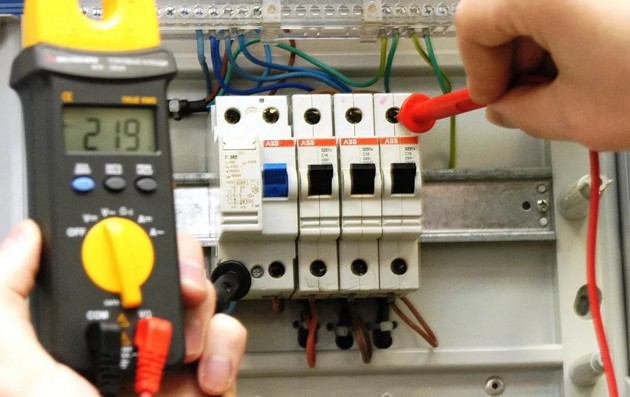

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора. Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения. Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

  • Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
  • Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
  • Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

  • Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
  • Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
  • Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Замер сопротивление изоляции

Для измерения изоляции применяется мегомметр. Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением. С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты. Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами. Их изоляция обладает большим сопротивлением, как правило, не меньше чем 100 мегаом.

Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления определяются по показаниям стрелки измерительного прибора. На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

Периодичность проверки

Действующими нормативами (ПТЭЭП, в частности) устанавливается периодичность проведения обследований заземления на предмет его соответствия заданным параметрам. Указанная цикличность отражается в специально подготовленном графике планово-предупредительных работ (ППР), который утверждает ответственный за объект.

Помимо этого, согласно п. 2.7.9. уже рассмотренных Правил обязательны визуальные осмотры открытых частей заземления, организуемые с периодичностью не реже 1 раза в полгода. Этим же документом предусматривается и обследование устройства с выборочным вскрытием почвы в районе размещения элементов заземлителя (в этом случае испытания проводятся не реже раза за 12 лет).

Периодические измерения сопротивления устройств заземления организуются согласно приложению №3, п. 26 ПТЭЭП и различаются по типам питающих линий.

При этом возможны следующие варианты:

  • в линиях с питающим напряжением до 1000 Вольт проверка заземления проводится не реже чем 1 раз за 6 лет;
  • для ВЛ питания с рабочим напряжением выше 1000 Вольт такая проверка должна проводиться не реже 1 раза за 12 лет.

Важно! Оговоренные в нормативной документации сроки проверки учитываются при составлении графиков и согласуются со всеми службами, имеющими непосредственное отношение к проводимым работам.

Оформление результатов

По результатам всего комплекса проведённых испытаний составляется протокол проверки заземляющего устройства, в котором обязательно указываются измеренные параметры заземления и даются рекомендации по дальнейшей эксплуатации системы.

Необходимость в организации и проведении полного комплекса измерительных мероприятий чаще всего возникает по окончании реконструкции или ремонта всей системы заземления. В отдельных случаях проверочные испытания проводятся после обнаружения серьёзных нарушений правил эксплуатации.

Значения нормируемых показателей работоспособности таких систем (удельная проводимость грунта и сопротивление установки току растекания) при различных типах заземления нейтрали приведены в табл.36 ПТЭЭП (Приложение 3.1).

Систематические проверки работоспособности заземления гарантируют эффективную защиту потребителя от поражения током и обеспечивают полную безопасность эксплуатации любых видов электрооборудования.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Проверку заземления реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проверку заземления, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

© 2003-2020 ИНТЕХ — Вентиляция и кондиционирование. Контакты

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами.

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось.

Советы,разные советы,электрики со стажем в десятки лет. Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли.Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто.

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

  • увеличение кислотности грунта,
  • замена грунта в месте нахождения заземлителя,
  • увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления .

Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Замер сопротивления заземляющих устройств

Контур заземления – важный элемент защитного электрооборудования. Он соединяется с системой выравнивания потенциалов строительного объекта и всеми корпусами электроприборов, оберегая людей от получения электротравмы при соприкосновении с токопроводящей цепью. Для соблюдения требований безопасности нужно периодически проверять состояние и эффективность заземляющих устройств.

Как работает заземление

Заземление обеспечивает уменьшение напряжения между электроустановкой и землей до безопасного уровня. При нормальной работе электрооборудования и цепей через контур проходят только малые фоновые токи. При пробое изоляционного слоя проводки на корпусе оборудования возникает высокое напряжение. Оно отводится через контур по РЕ-проводнику на потенциал земли. В итоге напряжение на нетоковедущих поверхностях оборудования уменьшается до безопасного значения.

При повреждении заземляющих устройств напряжение не отводится. Если при этом человек окажется между потенциалами неисправного электроприбора и землей, через его тело будет проходить ток. Поэтому во избежание электротравм при эксплуатации электрического оборудования важно поддерживать эффективность заземления и периодически проверять его состояние.

Причины проблем с сопротивлением заземления

В нормально работающем контуре ток в аварийной ситуации по РЕ-проводнику идет на контактирующие с грунтом токоотводящие электроды. Общий поток равномерно делится на составляющие и следует на потенциал земли. Но продолжительное пребывание тоководов в агрессивной среде грунта приводит к окислению металла и появлению на его поверхности окисной пленки.

Из-за коррозийных явлений ухудшается протекание тока, и увеличивается электрическое сопротивление контактов. Коррозия в виде отстающих от металлической поверхности чешуек нарушает локальный электрический контакт. При дальнейшем коррозийном повреждении тоководов сопротивление контура возрастает, заземляющее устройство становится менее проводимым и не справляется со своими задачами. Для выяснения состояния контура заземления выполняются замеры сопротивления заземляющих устройств.

Цель замеров сопротивления ЗУ

Качество заземления характеризуется величиной сопротивления протеканию тока. Чем ниже это значение, тем лучше справляются со своими задачами заземляющие устройства. Основные способы уменьшения сопротивления – увеличение площади заземляющих электродов и уменьшение удельного электрического сопротивления почвы.
Чтобы снизить сопротивление, можно увеличить число или глубину заземляющих электродов. Измерение сопротивления заземляющих устройств помогает минимизировать риск аварий, поломки электроустановок и нанесения урона здоровью или жизни людей.

Типы заземляющих устройств

Есть 3 вида заземления:
— Рабочее – определенные точки электрической цепи соединены с землей. Этот тип заземления осуществляется при помощи прибивных предохранителей, резисторов и других элементов. Оно необходимо для безопасного функционирования в нормальных и аварийных рабочих условиях.
— Заземление молниезащиты – молниеприемники и разрядники соединяются с землей, чтобы токи молнии отводились в землю без ущерба для электроустановки и находящихся рядом людей.
— Защитное заземление – металлические части, по которым не проходит ток, но есть риск оказаться под напряжением в случае замыкания на корпус. Для обеспечения безопасности соединяются с землей.

Нормальные величины для сопротивления заземляющих устройств

Согласно Правилам устройства электроустановок, оптимальная периодичность измерений сопротивления заземления – не реже, чем единожды в год. При этом первая проверка осуществляется сразу после монтажных работ, чтобы удостовериться, что схема заземлена правильно.

Норматив величины сопротивления заземления зависит от напряжения источника в цепи.

Трехфазный ток в источнике с напряжением:

Однофазный ток в источнике с напряжением:

Норма сопротивления заземления

660 В

380 В

Не превышает 2 Ом

Не превышает 4 Ом

Не превышает 6 Ом

Как измеряют сопротивление заземления

Методика измерения сопротивления заземляющих устройств основывается на разных теоретических базах:

  • по формуле Дуайта (вычисляет сопротивление заземления в зависимости от радиуса электрода, глубины его погружения в землю и среднего удельного сопротивления грунта)
  • по принципу падения потенциала
  • по стандартному 3-проводному методу (другое название — метод 62%)
  • по двухточечному методу (с последовательно включенными двумя устройствами заземления — методика, отлично подходящая для городских условий)
  • по методу двух клещей (когда передающие клещи провоцируют ток в контуре, а дополнительные — снимают его величину)
  • по методу Веннера (выявляет зависимость между расстоянием от электрода до электрода и глубиной, где течет ток).

Замер сопротивления контура заземления проходит с применением измерительных приборов М416 или Ф4103-М1. Ход работ таков:

  • Элементы питания устанавливаются в измеритель заземления.
  • Устанавливается переключатель в положение «Контроль», при этом стрелку индикатора нужно привести в отметку «0» после нажатия кнопки и вращения рукоятки «реохорд». Соединительные провода подключаются к прибору-измерителю, как указано в инструкции.
  • Зонд и заземлитель (которые выступают в качестве вспомагательных электродов) углубляют до 0,5 м, затем подключают к ним соединительные провода.
  • Переключатель устанавливают в «Х1», нажимают кнопку и двигают стрелку индикатора вращением ручки реохорда в нулевое положение. Результат умножается на необходимый множитель.

Методы замеров сопротивления заземляющих устройств

По 3-проводной схеме (3П) сопротивление заземляющего устройства измеряется при значениях выше 5 Ом. В остальных случаях прибор подключается по 4-проводной схеме (4П). Нужный метод измерения выбирается кнопкой «Режим». При использовании метода 4П выполняются следующие действия:

    • Определяется максимальная диагональ (Д) заземляющего устройства (ЗУ).
    • ЗУ соединяется измерительными кабелями с гнездами Т1 и П1.
    • В грунт на дистанции 1,5 Д, но не менее 20 м от ЗУ, устанавливается потенциальный штырь П2.
    • В грунт на расстоянии больше 3Д, но не меньше 40 м от ЗУ, устанавливается токовый штырь Т2.
    • К разъему Т2 прибора подключается соединительный кабель.
    • Проводится серия замеров. При этом потенциальный штырь П2 последовательно устанавливается в грунт на расстоянии 10, 20, …, 90% от дистанции до токового штыря Т2. При этом ЗУ и измерительные штыри обычно размещаются на одной линии. Амплитудное значение напряжения помехи (при его наличии) измеряется в вольтах и отображается на индикаторе. В таком случае нужно отыскать подходящее направление размещения штырей, чтобы минимизировать значение напряжения помехи.

  • Строится график зависимости сопротивления от дистанции между ЗУ и П2. При равномерном возрастании сопротивления в средней части графика истинным считается значение между точками с наименьшей разницей величины сопротивления (не более 5%). Иначе все расстояния от ЗУ до П2 и Т2 нужно увеличить в 1,5–2 раза или сменить направление расположения штырей.

При использовании 3-проводного метода нужно выбрать его кнопкой «Режим», подсоединить измерительный кабель наименьшей длины к гнезду Т1. Замеры выполняются аналогично, но важно учесть, что измеренная величина сопротивления ЗУ включает сопротивление измерительного кабеля, подсоединенного к гнезду Т1.

Используемые приборы и средства

Сопротивление ЗУ замеряется специальными приборами – измерителями сопротивления заземления типа ИС-10, EurotestXE 2,5 кВ MI 3102H, М416, Ф4103-М1, MRU различных конфигураций и др. Дополнительно используются диэлектрические боты и перчатки, защитная каска и инструмент с изолирующими рукоятками.

В процессе проведения работ используется инструмент для забивания электродов в грунт на глубину не менее 0,5 м. Прибор подключается к корпусу электроустановки с помощью щупа, в роли которого применяется квадратный напильник с глухоприсоединенным медным проводом сечением 2,5 мм 2 .

Периодичность проведения замеров

Периодичность необходимых замеров сопротивления ЗУ основывается на правилах эксплуатации технических устройств. Для зданий действуют индивидуальные правила, включающие общие рекомендации по осмотру контура заземления. Периодичность замеров значится в специальных справочных материалах, используемых при реализации профилактических мероприятий. В большинстве случаев для поддержания работоспособности электросети достаточно осматривать участки заземления раз в полгода.

Замеры сопротивления переносного электрооборудования и дымовых труб должны проводиться ежегодно и включать обследование грунта возле заземленного электрооборудования. Сопротивление ЗУ в виде опор воздушных ЛЭП с напряжением до 1 кВт необходимо измерять с периодичностью раз в 6 лет, а с напряжением более 1 кВт – раз в 12 лет. Замеры сопротивления ЗУ нужно проводить во время максимальной засухи или замерзания грунта.

Инженерный центр «ПрофЭнергия» имеет огромный опыт и высокоточное оборудование, позволяющее оперативно измерять сопротивление заземляющих устройств и проводить другие электротехнические работы.

Инженерный центр «ПрофЭнергия» имеет все необходимые лицензии для измерения сопротивления заземляющих устройств, слаженный коллектив профессионалов и сертификаты, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если Вы хотите заказать замер сопротивления заземления, а также по другим вопросам, звоните по телефону: +7 (495) 181-50-34 .

Измерение сопротивления заземления

Что такое заземление.

Заземление – это намеренное соединение частей и узлов электрооборудования, не находящихся в нормальном состоянии под напряжением с электродом, установленном в земле. При этом необходимо обозначить такое понятие как сопротивления растеканию.

При замыкании на землю, по мере удаления от электрода потенциал будет падать и, в конце концов, станет нулевым. Таким образом, сопротивление растеканию заземлителя – это параметр характеризующий сопротивление земли в месте установки электрода. Понятие сопротивления растеканию особенно актуально в сетях выше 1000 В.

Для чего нужно заземление.

Заземление необходимо для предотвращения поражения человека воздействием электрического тока, в случае его появления там, где при нормальных условиях его не должно быть. При касании корпуса прибора, находящимся под напряжением, сила тока, проходящего через тело человека, может оказаться смертельной.

Необходимостью снижения разности потенциалов и обусловлено применение защитного заземления. Кроме этого, замыкание на землю приводит к увеличению силы тока и, как следствие, к срабатыванию защитных устройств. Нормы сопротивления защитного заземления регламентируются ПУЭ, а также документом называемым «Правила и нормы испытания электрооборудования».

Конструкция заземления.

Заземление – это комплекс технических устройств защитного типа, состоящий из:

  1. Заземлителя — одного или нескольких вертикальных проводников (стержней), имеющих электрический контакт с землей и связанных между собой.
  2. Заземляющего проводника (путь для тока замыкания), соединяющего заземляемый объект и заземлитель.

На каждое заземление составляется паспорт. В паспорт заносится схема заземляющего устройства (длина, и схема расположения электродов контура), тип, удельное сопротивление грунта, а также результаты замера сопротивления заземления. Обязательным приложением к паспорту является акт на скрытые работы. Данный акт необходим в связи с тем, что большая часть заземляющего устройства находится под землей и этот акт представляет собой схему расположения элементов заземляющего устройства. В случае, если паспорт на заземление отсутствует, эксплуатация объекта запрещена.

Методика измерения сопротивления защитного заземления.

Для проверки сопротивления заземления используется метод амперметра-вольтметра, заключающийся в том, что через измеряемое сопротивление течет ток определенной величины и одновременно измеряется падение напряжения. Разделив значение тока на величину падения напряжения, получаем значение сопротивления. В принципе, под понятием измерения сопротивления заземления, подразумевается измерение сопротивления растеканию. Правила и нормы испытаний электрооборудования задают минимальное сопротивление заземления, рассчитанные с точки зрения безопасности. Нормы различаются в зависимости от типов электроустановок (глухозаземленная или изолированной нейтралью). Класс использованного напряжения также влияет на нормы сопротивления.

Приборы для измерения заземления.

Бытовой тестер для такой проверки использовать нельзя, так как он не способен генерировать достаточно высокое напряжение. Для измерений используется, как приборы уже давно выпускающиеся (МС-08, М-416 и др.), так и новые средства измерения, выполненные на современной электронной базе и характеризующиеся малым потреблением тока от источника питания. В настоящее время измерение защитного заземления можно выполнить также цифровым мультиметром или специальным тестером.

Порядок проведения измерения заземления (сопротивления растеканию заземлителя).

Для проведения проверки необходимо помимо прибора иметь два электрода (токовый и потенциальный) с проводами достаточной длины, как образец, можно предложить отрезок гладкой арматуры или трубы круглого сечения.
В зависимости от сложности конструкции заземлителя, измерение сопротивления проводят по двум разным схемам:

  1. Простой (одиночный) заземлитель.
    Применяется «линейная» схема подключения электродов. Потенциальный электрод устанавливают на расстоянии не менее 20 м. от заземлителя, а токовый не менее, чем в 10-12 м. от потенциального.
  2. Сложный заземлитель.
    Используется, когда простая схема неприменима, ввиду того, что при расчетах сопротивление заземления она не будет соответствовать минимально допустимым нормам. Представляет собой несколько вертикальных стержней вбитых в землю, электрически связанных между собой (электросваркой, чтобы снизить переходное сопротивление). Такое устройство называется контуром заземления. В этом случае необходимо определить наибольшее расстояние (диагональ) защитного контура заземления. Потенциальный электрод нужно вбивать на расстоянии равным пяти диагоналям от места присоединения заземляющего проводника. Токовый зонд забивается не менее, чем в 20 м. от потенциального. Измерительный прибор необходимо располагать как можно ближе к выводу заземления.

Порядок проведения измерений.

Так как в настоящее время самый распространенный прибор для проведения измерения является измеритель сопротивления заземления М-416, в дальнейшем, как образец, будет рассматриваться именно это средство измерений. Данный прибор относится к системе, в которой принцип измерений основан на компенсационном методе.
Запрещается для проверки пользоваться приборами, не имеющих действующего клейма о поверке, результаты которой должны заноситься в паспорт на средство измерения.

  1. Проверить наличие элементов питания в батарейном отсеке, убедившись, что их напряжение находится в пределах нормы;
  2. Откалибровать прибор, установив переключатель диапазонов в положение 5 Ом (контроль), ручкой реохорда установить стрелку как можно ближе к нулевой отметке. При этом на шкале должны быть показания 5 Ом;
  3. Отсоединить контур от заземляющего проводника;
  4. Присоединить прибор к соответствующим электродам;
  5. Тщательно зачистив вывод измеряемого заземлителя (для того чтобы исключить влияние, которое может оказать на конечный результат переходное сопротивление), присоединить к нему прибор.

Примечание: В зависимости от планируемых показателей сопротивления заземления измерение прибор нужно подключать по двух- или четырехпроводной схеме. Первая применяется, если предполагаемое сопротивление более 5 Ом, а вторая для измерения более низких значений (при этом разделяются пути прохождения тока и измерения разности потенциалов, для исключения влияния сопротивления присоединяемых проводов при измерении). В этом случае присоединение к заземлителю осуществляется двумя проводниками. Паспорт прибора содержит наглядные рисунки, которые позволят произвести подключения без ошибок.

  1. Установить переключатель диапазонов в положение, соответствующее наибольшей чувствительности (Х1), нажав кнопку «Измерение», регулятором установить стрелку на нуль. При этом на шкале реохорда будет отражен искомый результат проверки сопротивления заземлителя. Если стрелка не устанавливается на нуль, необходимо переключателем выбрать другой диапазон и показания реохорда умножить на соответствующий множитель.

Примечание: Если измерение проводится тестером или мультиметром, необходимость выбора множителя отпадает — эти приборы обладают функцией автоматического выбора предела шкалы.
ВАЖНО! После проведения измерений, если сопротивление заземления в пределах нормы необходимо вновь присоединить заземляющий проводник к заземлителю!

Оформление результатов измерений (протокол).

После окончания измерений нужно оформить протокол результата замера. Протокол представляет собой бланк определенной формы, в котором отражаются наименование объекта, схема установки заземляющих стержней и их соединений (для этого понадобится паспорт объекта и акт на скрытые работы). Также протокол должен отражать схему контура заземления и метод, по которому проводилось измерение. В протокол необходимо включить графу, в которой указан прибор или тестер (его тип, заводской номер и пр.), которым проводилось испытание. Результаты, полученные при измерении, заносятся в паспорт заземляющего устройства.
Отдельно представляется протокол испытания переходных сопротивлений. Переходное сопротивление (также, его еще называют металлосвязью) – это возможные потери на пути прохождения тока, связанные со сварочными, болтовыми и др. соединениями всего контура заземления. Это испытание проводится специальным тестером – микроомметром.

ВАЖНО! Проводить испытания и выдавать протокол измерения сопротивления заземления может только испытательная лаборатория, аккредитованная в системе органов стандартизации.
После окончания измерений составляется соответствующий акт, и заземляющее устройство считается годным к эксплуатации.

Как проверить заземление в частном доме: для чего нужна

Проверка целостности и работоспособности заземления в домах, особенно в частных — это важная составляющая безопасности.

Устройство для определения показателя — это мегомметр, этот прибор должен быть у каждого, имеющего частную собственность.

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

Заземление в частном доме

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

  • Риск поражения электрическим током был исключен.
  • Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

  • Нарушение целостности сварных и болтовых соединений шин.
  • Оборванные или взлохмаченные провода заземления.
  • Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
  • Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

  • произвести отключение электропитания на общем щитке
  • разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Проверка заземления мультиметром

Последовательность эффективности заземления:

  • Включение питания в щитке.
  • Нужно подготовить тестер для проверки напряжения в контуре.
  • Измерить напряжение в промежутке фазы и нуля.
  • Выполнить замер показателя напряжения на участке между землей и фазой.
  • Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Как проверить заземление мегаомметром

Алгоритм выполнения задачи:

  • Устройство разместить на горизонтальном основании.
  • Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение «ноль».
  • Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение. Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного, то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В) При однофазных источниках тока (В) Показатель сопротивления, (Ом)
660 380 2
380 220 4
220 127 8

При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время — это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

  • месте проведения замеров
  • характере выполненных работ
  • удельном сопротивлении основания
  • величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Admin
Оцените автора
Строительный портал
Добавить комментарий

один × один =

Для вашего удобства сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами
Принять
Политика конфиденциальности
Adblock
detector
