Как измерить сопротивление контура заземления – обзор методик

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

  • возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
  • экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Можно ли замерить сопротивление заземления мультиметром и как это правильно сделать?

То, что правилами требуется периодически измерять сопротивление заземления, это не просто чья-то придумка или блажь, это, прежде всего, вопрос безопасности человеческой жизни. Существуют определённые нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, какую основную цель преследует, почему это так необходимо?

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

  • В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
  • На приборе установите режим измерения напряжения.

  • Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
  • Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Читать еще:  Нет заземления в розетке что делать?

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

  • бьётся током стиральная машина или водонагревательный бойлер;
  • слышится шум в колонках, когда работает музыкальный центр.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

  • Прибор расположите на горизонтальной ровной поверхности.
  • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
  • Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
  • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
  • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

  • Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм 2 . Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм 2 .
  • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением Для источников с трёхфазным напряжением Величина сопротивления заземления
127 В 220 В 8 Ом
220 В 380 В 4 Ом
380 В 660 В 2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Измерение сопротивления заземляющего устройства

Заземляющее устройство (ЗУ) — это система заземлителей и проводников заземления

Заземлитель – система проводящих частей, которые находятся в электрическом контакте с землей напрямую либо через какую-либо проводящую среду.

Защитный проводник (РЕ) – проводник, используемый для обеспечения электробезопасности.

Заземляющий проводник соединяет заземляющую точку с заземлителем.

Проводящая часть – часть ЗУ, проводящая электрический ток.

Основная цель устройства заземления – обеспечение электробезопасности и отвод напряжения от установок, которые потенцилиально могут оказаться под высоким напряжением.

Попадание молнии, появление напряжения на корпусе в случае выходаиз строя защиты устройства или повреждения изоляции, вынос потенциалов или вторичная индукция – все это может привести к резкому скачку V (напряжение) на корпусе электрического прибора.

При наличии исправного заземляющего устройства, ток через заземляющий контур уходит в землю, а напряжение на нетоковедущих элементах снижается до допустимого уровня безопасности.

В случае неисправностей в заземляющем контуре, человек вступив в телесный контант с наэлектризованным корпусом, послужит проводником электрического тока из-за меньшего R.

Для человека величина тока в 15-25 миллиампер представляет серьезную опасность, а 50 миллиампер может привести к летальному исходу.

Поэтому кроме проведения правильного расчета необходимо регулярно проверять исправность контура заземления во время эксплуатации электрических установок и регулярные электрические замеры уровня сопротивления заземляющих устройств.

Исправность механических соединений

Периодически проверяется стойкость контакта проводников заземления между собой и с заземляемыми частями электрооборудования. Контроль механического состояния контактов проводки заземления предшествует измерениям характеристик заземляющего устройства. Делается это легкими простукиваниями молотком, и если соединения достаточно прочные, то значит механические повреждения отсутствуют.

Причины возникновения неисправностей ЗУ

При исправном заземляющем устройстве электрический ток, появившись на РЕ-проводнике, проходит через контактирующие с землей площади поверхности электродов и равномерно расходится по земле.

Но вследствие долгого пребывания в агрессивных условиях почвы, металлические токотводы окисляются – коррозия уменьшает электропроводимость металлов, в результате повышается показатель сопротивления (R) контактов всего контура. Площадь пораженной ржавчиной площади контура зависит от состава и распределения химических элементов в почве.

Корродированные части отслаиваются от поверхности металла, создавая местную электроизоляцию. По истечении некоторого времени таких очагов становится все больше и больше и они начинают влиять на общее R контура, увеличивая его. В результате происходит потеря проводимости ЗУ, и оно перестает выполнять свои функции.

Предотвратить переход контура в критическое состояние поможет лишь регулярное измерение заземляющих устройств.

Проверка на соответствие нормативным документам

Для обеспечения безопасности людей от воздействия электрического тока при повреждении защитной системы оборудования или порчи изоляции, необходимо проводить измерение сопротивления растекания тока ЗУ в соответствии с правилами нормативных документов которые указаны в Правилах устройства электроустановок (ПУЭ) и Правилах технической эксплуатации электроустановок потребителей (ПТЭЭП) .

Факторы учета сопротивления

На показатель R влияют следующие факторы:

  • R материала непосредственно вкопанного электрода и сопротивление в точке контакта с проводником. Данными показателями можно пренебречь в случае надежного соединения или достаточного уровня электропроводимости состава электродов и контактов (сталь с медным покрытием, медь или сплавы).
  • R в местах соединения грунта и штыря. Данное значение также можно не учитывать если электрод посажен достаточно плотно, а контактная площадь не окрашена и не покрыта другими диэлектриками. Следует учитывать, что со временнем сталь будет подвергаться коррозирующему воздействию теряя свойство электропроводимости. В связи с этим, есть смысл использовать омедненные стержни, а также регулярно проводить измерения сопротивления растеканию тока. Также для уменьшения коррозии, следы от сварки покрывают лаком. Когда коррозия металла достигает 50% и выше, элементы подлежат обязательной замене.
  • R грунта и близко расположенных слоев – основной фактор при расчете сопротивления ЗУ. Этот показатель обратно пропорционален расстоянию, а после определенной дистанции и вовсе принимается за нулевое.
  • Неоднородность электропроводности грунта. Поэтому замеряют фактическое Rз. В случае монтажа одинарной простой конструкции заземлителя, большее влияние оказывают поверхностные грунтовые слои, а когда используется контурная – глубинные.

Обоснование проведения измерений

Теоретической базой измерения заземляющих устройств служит закон Ома. Необходимо через измеряемый элемент провести I (сила тока) отнормированного источника, а затем точно измерить проходящий I чтобы узнать показатель сопротивления R.

Требуется создать дополнительную электросеть, через которую будет проходить напряжение. Рядом с местонахождением измеряемого контура заземления требуется смонтировать вспомогательное заземляющее устройство – электрод, параллельным способом подключенный к источнику. Изменение разности потенциалов (V) измеряется потенциальным электродом в районе нулевого потенциала.

Использование вольт- и амперметра

Оценивается вся контактная площадь в земле. На расстоянии около 20 метров от контрольного ЗУ углубляют основной и дополнительный электрод и от калиброванного источника на них подается переменное напряжение.

Затем амперметром делают измерение I, текущего по созданной цепи из источника электричества, проводов-соединителей, электродов и грунта.

Также подключают вольтметр одним контактом к металлической части контура ЗУ и другим к контакту заземлителя. Вольтметр регистрирует изменение уровня напряжения (V) на отрезке между ними. Делением V на полученное значение I вычисляется R измеряемого участка.

Расчет приблизительный и его можно использовать лишь для грубых подсчетов. Если нужны более точные данные, необходимо учесть влияние сопротивления проводников соединения и диэлектрических свойств грунта, и вычесть из этой величины R измеряемого участка.

Этот метод измерения заземляющего устройства самый простой, но недостаточно точный. Поэтому существует другая технология проведения измерений с более качественными результатами.

Компенсационный метод

Особенность данного метода заключается в том, что при измерении ЭДС используются специальные метрологические приборы. Они обеспечивают высокую точность благодаря отсутствию влияния помех на конечные показатели.

Также используют монтаж основного и вспомогательного электрода в грунт:

  • Их вкапывают в грунт на одной линии на глубине 10-20 метров. Зонд для измерений подключается рядом с контактом шины заземляющего устройства. Для соединения клемм установки и установленных заземляющих электродов используют проводники.

Значение Электродвижующей силы (ЭДС) поступает через углублённые в грунт электроды, землю, соединения проводниками и обвивку преобразователя тока первичного типа. На вторичной обмотке происходит появление I1.

I1 проходя через грунт на отрезке между заземлителем и контуром, создает на данном отрезке сети уменьшение напряжения U1. Расчет U1 делается с помощью формулы:

Ток I2 на участке реостата Rаб создает на данном отрезке сети уменьшение напряжения U2. Расчет U1 делается с помощью формулы:

Читать еще:  Полипропиленовое покрытие дверей

Во время проведения измерения перемещают контакт по струне реохорда до достижения отклонения стрелки прибора к нулю. В таком положении стрелки достигается равенство: U1=U2.

Исходя из указанного выше равенства, получаем также, что I1rx равно I2rаб.

Показатель R отрезка сети аб в таком случае показан положением указателя прикрепленного к ручке потенциометра на градуированной шкале.

Изолирующий преобразователь ИТ и специальная конструкция прибора позволяют достичь достаточного уровня защиты показаний от блуждающих токов.

Использование измерительных приборов, использующих данный метод, позволяет получать высокую точность измерений R отдельных частей.

Калиброванный резистор

Подача I на ЗУ проводится прямо от фазы через откалиброванный резистор.

Сила I высчитывается по результату измерения напряжения на резисторе и известной величине сопротивления. Изменение уровня V высчитывается отличием рабочего V и показаний резистора. Погрешность данного способа до 10%, частично потому, что в расчет не берут следующие значения сопротивления: проводников и заземления нейтрали преобразователя V на подстанции.

Для измерения отключают провод PE сети. Зачем через калиброванное R подаётся на заземлитель напряжение фазы. Резистор при этом нуждается в водном охлаждении.

Достоинством данного способа является простота: для измерения не нужно использовать тяжёлые и длинные элементы, а сам процесс можно производить на ограниченной площади. Хорошо подходит когда требуется монтаж заземляющих устройств для условий многоквартирных домов.

Токовые клещи

Измерение устройства с помощью токовых клещей позволяет не отключать заземляющую цепь и обеспечивает удобность и точность, учитывая влияние R соединений.

В цепь Rз проводится подача заданного напряжения Е с определенной силой тока которая измеряется клещами.

Имея эти данные Rз высчитывается соотношением Rз = E/I.

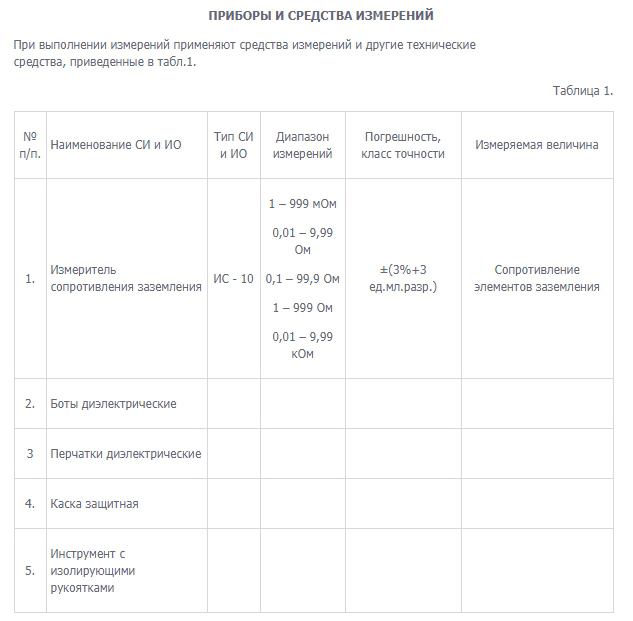

Измерительные приборы

Помимо достаточно старых, но все еще используемых аналоговых измерителей МС-08, М416, Ф4103-М1, все чаще применяются цифровые приборы– они точнее и проще в эксплуатации, а также обладают памятью для хранения результатов.

Проведение замеров следует производить исключительно в благоприятных погодных условиях в разгар летнего периода или зимы. В эти периоды грунт наиболее плотный, что увеличивает его удельное сопротивление.

Измерения в частном домовладении необходимо проводить каждые полтора года. Периодичность же проверок промышленного оборудования и перечень необходимых мероприятий выполняются только по четко определенному графику.

Фиксация результатов

Когда измерение заземляющего устройства завершено, следует надлежащим образом документально зафиксировать результаты замера. Для этого оформляется специальный протокол на стандартном бланке, который подписывается руководством.

В особый протокол вносятся данные измерений переходных сопротивлений – потенциальные потери I, связанные с разного типа соединениями по всему контуру. Измеряют этот показатель микроомметром.

Измерение сопротивления контура защитного заземления

Защитным заземлением называется преднамеренное электрическое соединение с землей или эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус.

Задача защитного заземления – устранение опасности поражения током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям электроустановки, оказавшейся под напряжением.

Принцип действия заземления – снижение напряжения между корпусом, оказавшимся под напряжением, и землей до безопасного значения.

Заземляющие устройства после монтажных работ и периодически не реже один раз в год испытываются по программе Правил устройства электроустановок. По программе испытания производится измерение сопротивления заземляющего устройства.

Сопротивление заземляющего устройства, к которому присоединены нейтрали генераторов или трансформаторов или выводов источников однофазного тока, в любое время года должно быть не более 2, 4, 8 Ом соответственно при линейных напряжениях 660, 380, и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

Измерения сопротивления контура заземляющего устройства производятся измерителем заземления М416 или Ф4103-М1.

Описание измерителя заземления М416

Измерители заземления М416 предназначены для измерения сопротивления заземляющих устройств, активных сопротивлений и могут быть использованы для определения удельного сопротивления грунта (?). Диапазон измерения прибора от 0,1 до 1000 Ом и имеет четыре диапазона измерения: 0,1 … 10 Ом, 0,5 … 50 Ом, 2,0 … 200 Ом, 100 … 1000 Ом. Источником питания служат три соединенные последовательно сухие гальванические элемента напряжением по 1,5 В.

Измеритель сопротивления заземления Ф4103-М1

Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).

Измеритель Ф4103 является безопасным.

При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей. Класс точности измерительного прибора Ф4103 – 2,5 и 4 (в зависимости от диапазона измерения).

Питание – элемент (R20, RL20) 9 шт. Частота оперативного тока – 265-310 Гц. Время установления рабочего режима – не более 10 секунд. Время установления показаний в положении “ИЗМ I” – не более 6 секунд, в положении “ИЗМII” – не более 30 секунд. Продолжительность непрерывной работы не ограничена. Норма средней наработки на отказ – 7250 часов. Средний срок службы – 10 лет Условия эксплуатации – от минус 25 ° С до плюс 55 ° С. Габаритные размеры, мм – 305х125х155. Масса, кг , не более – 2,2.

Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме “ИЗМI”. Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

Порядок проведения измерения сопротивления контура защитного заземления

1. Установить элементы питания в измеритель заземления.

2. Установить переключатель в положение «Контроль 5 ?», нажать кнопку и вращением ручки «реохорд» добиться установки стрелки индикатора в нулевую отметку шкалы.

3. Подключить соединительные провода к прибору, как показано на рисунке 1, если измерения производятся прибором М416 или рисунке 2, если измерения производятся прибором Ф4103-М1.

4. Углубить дополнительные вспомогательные электроды (заземлитель и зонд ) по схеме рис. 1 и 2 на глубину 0,5 м и подключить к ним соединительные провода.

5. Переключатель установить в положение «Х1».

6. Нажать кнопку и вращая ручку «реохорда» приблизить стрелку индикатора к нулю.

7. Результат измерения умножить на множитель.

Подключение прибора М416 для измерения сопротивления контура заземления

Как проверить заземление в частном доме: для чего нужна

Проверка целостности и работоспособности заземления в домах, особенно в частных — это важная составляющая безопасности.

Устройство для определения показателя — это мегомметр, этот прибор должен быть у каждого, имеющего частную собственность.

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

Заземление в частном доме

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

  • Риск поражения электрическим током был исключен.
  • Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

  • Нарушение целостности сварных и болтовых соединений шин.
  • Оборванные или взлохмаченные провода заземления.
  • Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
  • Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

  • произвести отключение электропитания на общем щитке
  • разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Проверка заземления мультиметром

Последовательность эффективности заземления:

  • Включение питания в щитке.
  • Нужно подготовить тестер для проверки напряжения в контуре.
  • Измерить напряжение в промежутке фазы и нуля.
  • Выполнить замер показателя напряжения на участке между землей и фазой.
  • Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Читать еще:  Винтовые сваи с лентой

Как проверить заземление мегаомметром

Алгоритм выполнения задачи:

  • Устройство разместить на горизонтальном основании.
  • Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение «ноль».
  • Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение. Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного, то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В) При однофазных источниках тока (В) Показатель сопротивления, (Ом)
660 380 2
380 220 4
220 127 8

При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время — это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

  • месте проведения замеров
  • характере выполненных работ
  • удельном сопротивлении основания
  • величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Как проверить сопротивление заземления

Безопасность любого помещения и здания в целом зависит от мер, которые предприняты для его защиты. Установка заземления — один из важнейших способов защиты здания от поражающего действия тока при повреждениях или неисправностях электрического оборудования.

Обустроить систему заземления и зануления можно при помощи соответствующих специализированных организации, а можно решить данный вопрос самостоятельно. Для того, чтобы своими руками произвести необходимые работы, нужно знать некоторые тонкости электрических сетей. По завершении мероприятий сбора структуры, потребуется провести замеры сопротивления.

Как замерить сопротивление заземления, все этапы процесса, сроки и рекомендации рассмотрим далее.

Заземление — защита дома

В случае возникновения непредвиденной ситуации, когда в слое изоляции электрического провода случился пробой, на корпусе сломавшегося электрического прибора возникает опасное напряжение. Именно через заземляющий контур в грунт уводят возникшую угрозу электрического заряда. В таком случае величина опасного заряда снижается до безопасного состояния, которое не причинит вреда человеческому организму. Поэтому важно постоянно проводить замер сопротивления контура заземления.

Если проводник или структура заземления нарушены, то нет пути стекания возникшего напряжения, и тогда ток будет идти через человека, который находится между землей и неисправным оборудованием. Важно следить за состоянием контура заземления, периодически производить с определенным интервалом испытания сопротивления и осуществлять контроль за внешним состоянием устройства. Как проверить заземление, рассмотрим более детально.

Методики и способы измерения показателей

Существует несколько способов, как проверить заземление. Существуют специальные приборы для измерения параметров сопротивления заземления. Рассмотрим основные из методов замера при помощи электрооборудования:

  • токовые клещи;
  • амперметр-вольтметр;
  • специализированные приборы.

Возможно измерение сопротивления токовыми клещами. При их использовании нет надобности производить отключение самого устройства и применения дополнительных электродов. Процесс того как можно измерить заземление оперативный и достаточно точный. Принцип работы токовых клещей рассмотрим подробнее.

Через вторичную обмотку проходит переменный ток. Чтобы произвести расчет, нужно полученное значение ЭДС проводника разделить на численное определение тока. При измерении в домашних условиях используются клещи С.А 6412, С.А 6415, С.А 6410.

Рассмотрим, как проверить контур заземления при помощи амперметра-вольтметра. Понадобится собрать электроцепь. В ней ток будет двигаться сквозь проверяемый заземлитель и дополнительный электрод. Необходимо в цепь добавить потенциальный электрод. Предназначение его заключается в фиксации скачков напряжения. Расстояние от потенциального электрода до токового электрода и заземлителя одинаково, он находится в диапазоне безвредного потенциала и влияет на заземление. Для получения значения сопротивления нужно воспользоваться законом Ома произвести расчет по формуле R=U/I.

Для испытания и проверки параметров сопротивления в домашних условиях многофункциональный мультиметр не будет удобным. В данном случае лучше использовать следующие измерители сопротивления:

Как измерить сопротивление заземления на примере прибора М-416 рассмотрим более подробно.

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

  • визуальный осмотр устройств заземления на целостность;
  • проверка сварочных швов;
  • измерение расстояние от здания;
  • осмотр крепежей;
  • подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

  1. Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности.
  2. Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне.
  3. Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт.
  4. Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату.
  5. Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов.
  6. В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе.
  7. Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию. Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м.
  8. В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура.
  9. Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв.
  10. Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету.
  11. Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение.
  12. Полученное значение умножается на соответствующее число. К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.
  13. Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

Как часто производить измерения

Измерения на предприятиях лучше всего проводить с определенной периодичностью осмотра, не реже, чем раз в 12 лет. В домашних условиях периодичность проверки контура заземления равняется одному разу в полтора года. Необходимо визуально осматривать элементы цепи, измерять сопротивление защитного заземления, при надобности раскапывать грунт.

Точный анализ можно получить в сухую теплую погоду, поскольку сухая почва и аппаратура покажут наиболее корректные цифры. Искажение результатов измерений сложно избежать в мокрую погоду.

В случае получения данных специалистами клиент в день приемки работ получит официальный протокол измерения сопротивления заземления, образец протокола проверки сопротивления представлен ниже. В бланке будут содержаться следующие данные: место выполненных работ, поправочный коэффициент в зависимости от сезона, назначение заземляющего контура и расстояние между электродами.

Неисправность заземляющего устройства

В исправном контуре электроток при аварии по проводящему элементу поступает на электроды, отводящие его. Таким образом потоки опасного напряжения вступают в контакт с грунтом и уходят на сопротивление земли.

По причине долгого нахождения в грунтовых массах металлическое составляющее токоотвода окисляется, покрываясь пленкой. Возникший коррозионный процесс препятствует прохождению тока, повышая электросопротивление всего конструктива.

Образованная коррозия отходит от металла, таким образом прекращая электрический контакт местного уровня. Количество таких зон со временем увеличивается, вследствие чего возрастает и сопротивление контура. Заземляющее устройство приходит в негодность, теряет электропроводимость. Для того, чтобы определить критический момент заземление необходимо проверить.

Ссылка на основную публикацию
Adblock
detector
