Основные способы усиления перекрытий (ЖБ и монолитных плит)

В домах старой постройки со временем возникает угроза разрушения перекрытий. Проблема с перекрытиями может возникнуть и в новых домах, когда нарушены правила эксплуатации здания.

Основные проблемы

Существует ряд факторов, которые могут повлиять на целостность домовых перекрытий:

  1. Механические воздействия.
  2. Воздействие на перекрытие агрессивных жидкостей, таких как кислоты и щелочные растворы.
  3. Неблагоприятное воздействие окружающей среды.
  4. Незаконная перепланировка зданий.
  5. Разрушения, возникшие в результате пожаров.
  6. Воздействие волны, возникшей в результате землетрясения.

Чаще всего разрушения выявляют в арматуре из-за коррозии металла. По этой причине происходит снижение несущей способности конструкций.

При перепрофилировании помещения иногда необходимо усиление плит перекрытия конструкций, т.к. здание будет выполнять другие функции, связанные с большими нагрузками. Например, в здании будет установлено новое, более тяжелое оборудование.

Начало работ

Каждый такой случай внимательно изучается специалистами. Проводится диагностика состояния несущих стен и плит перекрытий.

Основная цель подобного осмотра — выявление причин появления проблемы и способы устранения дефектов. Для проведения подобного типа работ привлекаются специалисты высокой квалификации и специальное оборудование. Самостоятельно без должного опыта и знаний нарушение целостности перекрытий устранить невозможно.

Обязательно изучаются параметры плиты: ее ширина, величина поперечного сечения и пролет. После удаления защитного пласта бетона устанавливают рабочее армирование. Проводят анализ состояния бетона. Изучают имеющиеся дефекты.

Перед началом работ необходимо провести подготовительные мероприятия, которые заключаются в следующем:

  1. Под аварийное перекрытие подводят опоры, которые представляют собой бревна большого диаметра и распорки из металлических труб. Это необходимо для снижения и перераспределения нагрузки на плиты.
  2. Чтобы четко видеть всю картину повреждений, удаляют слои побелки, штукатурки и краски. Зачищают все осыпающиеся участки бетонного слоя. Металлические прутья очищаются от следов ржавчины. Потом арматуру обрабатывают преобразователем для коррозии.
  3. С верхней части плиты убирается оборудование, демонтируется пол.
  4. С мест, где будет укладываться новый слой бетона, убирают пыль, а сами участки обезжириваются.

Выявляем нарушение

Основными признаками разрушений становятся трещины и отслоение бетонных элементов, расположенных в нижней части отдела плит. Дефекты перекрытий сопровождаются появлением трещин и отслоением стяжки. К проблемам могут привести прогибы и провисания конструкций, появление трещин в центральной части конструкций и в местах опор. Тревожным звонком может стать появление участков с потемнением или, наоборот, осветлением поверхности.

Для этого выбирают способ дополнительного усиления железобетонных плит. Все эти усилия будут неэффективны, если не устранить причины, вызвавшие разрушение плиты.

Восстанавливаем ребристую платформу

Если разрушены соседние ребристые плиты, все дефекты в них будут одинаковые. При укреплении смежные уголки и опалубка, выполненная в виде прижатой снизу доски, создают лоток. Его заполняют свежим бетоном мелкозернистого типа, затем проводят виброобработку, используя игольчатую вибробулаву с гибким валом.

Для усиления перекрытий лучше брать «расширяющийся» безусадочный цемент. Уголки в дальнейшем станут дополнительной частью арматуры. Также требуется провести обработку антикоррозионной защитой и окрашивание суриком.

Реставрируем старые перекрытия

Конструкции, сделанные из двутавровых несущих балок перекрытия и бетона, в основе которого лежит битый кирпич, ремонтировать приходится редко. Причиной тому большой запас прочности. При строительстве перекрытий такого типа закладывается прочность, в 3 раза превосходящая необходимую.

Повреждение такого перекрытия может произойти только после длительного проникновения воды и возникшей по этой причине коррозии металлических частей. Видимым повреждением таких плит становятся трещины перекрытия.

Современные технологии

Сейчас все чаще предпринимаются попытки заменить металлические прутья углепластиком. Для этого изготавливают жгуты и ткань из пластика. Эти новые материалы по своей прочности превосходят металлическую арматуру. Если описывать свойства таких тканей, они идентичны кевлару, который используется для производства бронежилетов.

Способы усиления (укрепления) основных видов плит

В строительстве используются самые разные типы плит. Они могут быть монолитные, ребристые, многопустотные. В зависимости от степени и типа разрушения выбирается и способ усиления перекрытий. Перед началом работ проводят необходимые вычисления и создают технический проект.

Многопустотных перекрытий

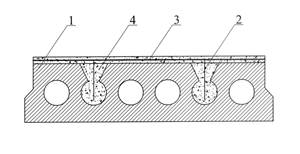

Такие плиты восстанавливают путем заполнения технологических пустот. Этот метод намного эффективнее, чем установка дополнительного монолита. Сначала очищают плиту от стяжки. Затем в ней делают борозду, шириной до 100 мм, вдоль плиты над пустотами. На следующем этапе продувают сжатым воздухом поверхности.

Дальше изготавливают вертикальный армирующий каркас и горизонтальную армирующую сетку. Затем выставляются специальные рейки, пустоты заливаются бетоном.

2 способа для монолитных перекрытий

Самый распространенный способ усиления монолитных перекрытий — это создание еще одной монолитной плиты, которая накладывается поверх старой. Однако многие специалисты считают, что данный метод не всегда эффективен. В некоторых случаях путем расчетов удается доказать, что старое покрытие, наоборот, нагружается еще больше.

Усиление ребер надежнее проводить уголками, предварительно обработав их, удалив с поверхности жир. Размер такого уголка — 100х100 или 120х120 мм. Его заводят под ребро плиты. В опорных частях готовят зазор, глубиной до 120 мм.

П образных плит

Такой тип можно усилить двумя способами. Первый способ уже описан — с созданием нового массива из бетона. Второй способ заключается в применении швеллера. Он помогает перераспределить нагрузки, большая часть которых будет приходиться на балки перекрытия и несущие стены. Тот же эффект дает «корсет» из сварных балок.

Ребристых перекрытий

Для ремонта таких перекрытий разработали три методики:

  1. Используют ту же технологию, что и при ремонте монолитных плит.
  2. Устанавливают поддерживающие колонны.
  3. Применяется шпренгельная арматура. Она укладывается по диагонали плиты, тем самым образуя 2 ребра жесткости, усиливая таким образом плиту.

Железобетонных плит углеволокном

Такой тип усиления считается самым прогрессивным. В этом случае углеродная лента приклеивается прямо на саму ЖБ-плиту.

Что делать при перегруженности колон

Многие специалисты, которым приходилось сталкиваться с восстановлением плит, считают, что подобные способы в большинстве случаев полностью не решают проблему. Их можно использовать, когда проводится усиление сжатых колонн, которые совпадающих с проекцией рабочих арматурных стержней каркаса. Колоны в этом случае обматываются жгутами в несколько слоев.

Плиты любого здания постоянно находятся под напряжением. На них действуют механические, статистические и динамические силы. Дополнительно они разрушаются от неблагоприятных условий окружающей среды, воздействия разных химических веществ. Поэтому обследование их состояния и определение метода усиления являются ответственной работой.

Усиление перекрытий

Оплата по факту выполнения работ !

Усиление перекрытий – процедура, часто востребованная в процессе ремонта или перепланировки квартиры, коттеджа, офиса, склада, гаража и любого другого строительного объекта; позволяющая избежать в процессе его эксплуатации непредвиденных аварийных ситуаций .

Основные причины, по которым может потребоваться усиление перекрытий:

– снижение прочности имеющихся перекрытий;

– увеличение нагрузки на них.

Усиление плит перекрытия, как правило, предполагает установку поддерживающих балок, берущих на себя часть нагрузки в процессе проведения работ.

Усиление монолитной железобетонной плиты перекрытия может осуществляться несколькими способами: при резке небольшого проема в перекрытии предварительно устанавливаются временные опорные столбы, выпиливается проем, далее торец разбивается электрическими отбойными молотками так, чтобы арматура выступала на 15-20 см. Далее к этой арматуре приваривается швеллер по периместру проема, ставится опалубка снизу и расстояние между бетоном и швеллером заливается приготовленными заранее бетонным раствором. После полного схватывания бетона опалубка и временные столбы убираются.

При резке большого проема в перекрытии и при условии, что несущие стены нижнего уровня располагаются относительно недалеко друг от друга (от 6 до 12 метров), необходимо использовать нижнее подпорочное подвесное усиление с закреплением ни эти несущие стены. Такое усиление перекрытий выполняется до резки проема. Двутавры, швеллера или уголки нужного размера устанавливаютя вплотную к перекрытию снизу в непосредственной близости планируемого проема и двумя концами заводятся в заранее приготовленные ниши (если стены кирпичные), после чего эти ниши зачеканиваются. Также зачеканивается расстояние между плитами перекрытия и металлоусилениями.

Если стены монолитные, то швеллера и двутавры закрепляются к ним с помощью специально разработанных систем замков. Также при резке проема в перекрытии, где невозможно закрепиться к ниже расположенным несущим стенам, а проем достаточно большой, дополнительно к нижнему усилению по углам проема ставятся столбы между нижним перекрытием и перекрытием, в котором режется проем. Эти столбы на себя частично берут нарушенную несущую способность плиты перекрытия.

При резке проема в панельных плитах перекрытия необходимо быть более аккуратным, так как заводские плиты перекрытия имеют ширину от 60 см. до 2 метров и, если отрезать часть плиты по всей ее ширине, то вторая часть плиты неизменно рухнет вниз. Чтобы плита перекрытия не рухнула, необходимо также до резки проема в плите перекрытия выполнить временные усиления перекрытия, после чего в зависимости от планируемого проема можно использовать вышеуказанные усиления перекрытия. Если проем небольшой и есть возможность выполнить работы с двух сторон плиты перекрытия, используют усиление перекрытия, при котором отрезанная часть плиты перекрытия, подведенным снизу швеллером закрепляется за соседние плиты перекрытия, в которых не планируется резать проем, и стягивается шпильками насквозь через уложенную сверху полосу. Получается, что две соседние нетронутые плиты перекрытия являются как бы несущими балками, на которых держится частично отпиленная заводская панель перекрытия. Данный способ усиления перекрытия малозатратен, как по выполнению усиления перекрытия, так и по использованию материалов, а также исключает огромное количество наличия нижних подпорных столбов, мешающих свободному пространству в помещении.

Следует отметить, что усиление перекрытий, является чрезвычайно ответственной строительной задачей, доверить которую можно далеко не каждому.

Опытные, высококвалифицированные специалисты компании «РЕМАЛЕКС» проводят любые ремонтно-строительные работы (в т. ч. на самых сложных объектах, требующих специальных знаний, умений и нестандартного подхода) оперативно и на самом высоком профессиональном уровне. Благодарные отзывы от наших многочисленных клиентов (компаний, предприятий и частных лиц) – лишнее тому подтверждение.

Использование в работе новейших современных технологий, специального профессионального оборудования и инструментов – дополнительная гарантия отличного качества и успешного результата!

Читать еще:  Пробивка отверстий в пустотных плитах перекрытия

Тип усиления проема в перекрытии

Стоимость работы

Усиление перекрытия простое, внутреннее по периметру (швеллер на размер больше толщины перекрытия)

10 000 руб. (размер проема в перекрытии не более 1,0 х 2,0 м.п.)

Усиление перекрытия внутреннее заподлицо по периметру (швеллер того же размера, что и толщина перекрытия)

12 000 руб. (размер проема в перерытии не более 1,0 х 2,0 м.п.)

Усиление перекрытия подпорное (нижнее) по периметру с установкой постоянных опорных столбов

15 000 – 25 000 руб. (в зависимости от ширины и длины проема в перекрытии)

Установка временных опор (домкраты раздвижные) под перекрытие на период резки проема в перекрытии

500 руб за одну опору

Нестандартное усиление проемов в перекрытии либо смешанное

Усиление перекрытий (по индивидуальному проекту)

рассчитывается в зависимости от сложности усиления перекрытия

Цены на усиление перекрытий указаны без учета материала и его доставки.

Способы усиления перекрытий

Восстановление монолитного перекрытия – это зачастую усиления перекрытий либо замена составляющих перекрытия или его фрагментов.

В первую очередь, восстановление монолитных перекрытий начинается с детального инженерно-конструкторского анализа и рекомендаций конструктора.

Только случается так, что перекрытие нужно разобрать и выполнить снова.

Усиление железобетонных плит перекрытия начинают с установки опорных стоек. Еще обязательно понадобится устройство опор, чтобы перекрыть нижние этажи. Наряду с этим, опорные стойки на всех этажах обязаны располагаться одна над другой. Эти стойки устанавливаются на лаги. Ими могут выступать деревянные брусья либо стальные балки. При их помощи вес ремонтируемого монолитного перекрытия размеренно распределяют по перекрытию нижнего этажа.

Метод укрепления монолитного перекрытия, вид эксплуатируемых материалов, распределение работ и предохранение элементов здания в процессе выполнения определяет конструктор.

Список инструментов

  • устройство опор;
  • рубероид, кронштейны;
  • стальные полосы либо стальные прутья;
  • хомуты из стальных стержней.

Деревянное перекрытие

В большинстве случаев делать ремонт перекрытий из дерева приходится из-за развала либо повреждения балок. В таком случае балки меняются или усиливаются путем увеличения их сечения. Если меняется функция помещений, которые находятся на перекрытии, либо увеличивается мощность на перекрытие, то балки необходимо усилить путем замены на большие либо разместить чаще, увеличивая их количество.

Для усиления деревянных перекрытий необходимо выбирать древесину исключительно первого сорта.

Усиления перекрытий осуществляют посредством прибивания с обеих ее сторон доски либо брусьев соответственной толщины, то есть другим словом делать накладки. Толщина досок, которые используют для накладок, обязана быть не менее 38 мм. Но толщина досок и сечение брусьев необходимо рассчитать конструктору.

Если увеличивают нагрузку монолитных перекрытий и есть необходимость увеличения несущей способности балок, в таком случае накладки крепят на всю длину балок. Если ремонтируют поврежденные балки, то накладки используют обязательно в соответствующих местах. Очень часто накладки делают на концах балок. Следствием повреждения монолитных балок в этой области выступает их неправильное опирание (на стену либо в специально сделанных гнездах). По причине образования конденсата лесоматериал в месте соединения со стеной гниет, затем теряет прочность. Во избежание этого концы балок обрабатываются антисептиком и обклеивают рубероидом.

Замена логов нужна, если они испорчены по всей длине. Испорченные логи удаляют, на их место в те же гнезда в стене устанавливают новые. Замена балок – это замена сегментов перекрытия. Оптимальным решением в этой ситуации будет исполнение нового часторебристого перекрытия.

Стальные или сборные логи нового перекрытия прокладывают прямо на стену или при помощи кронштейнов и железобетонных балок, которые закреплены вдоль стен.

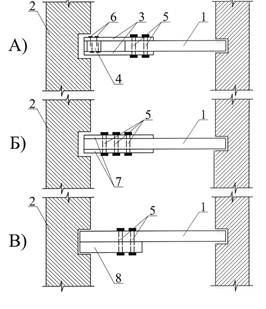

Усиление конца несущей балки деревянного перекрытия.

Увеличение количества логов достигают методом вставки дополнительных балок между существующими, т.е. уменьшения расстояния между ними. Количество вспомогательных балок, сечение и размещение (полностью по всему перекрытию или в его сегментах) зависят от размера нагрузки на новое перекрытие.

Все деревянные элементы, которые используются для ремонта перекрытия, обязаны быть импрегнированы, а место соединения древесины со стеной либо элементом из железобетона необходимо изолировать рубероидом.

Относительно маленькой, но неоднократно встречаемой задачей при усилении перекрытий из дерева является обрывание подшивки потолка от балок из лесоматериала. Веской причиной выступают неправильные крепления подшивки к логам, а потом и гниение лесоматериала вокруг забитых гвоздей. В этой ситуации подшивку со штукатуркой нужно удалить и сделать ее заново, из гипсокартона либо досок.

Конструкция Клейна

Вплоть до начала ХХ века перекрытие Клейна было очень популярным при строительстве домов.

Этот вид железобетонных конструкций встречается редко, но в свое время они были довольно популярны, и на сегодняшний день есть энтузиасты, которые хотят вернуть их в арсенал застройщиков. Перекрытие Клейна делается из двутавровых балок высотой 80-240 мм, которые уложены с шагом 100-160 см. Плиту опирают на нижние полки лога. Эта плита должна быть сложена из керамического кирпича и армирована стальными полосами, сечение которых составляет 2 х 20 мм либо прутьями из стали диаметром 6-8 мм. Несущую способность монолитного перекрытия из кирпича возможно усиливать методом укрепления двутавровых балок из стали или методом укрепления кирпичного заполнения.

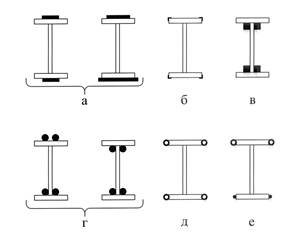

Логи укрепляются путем приваривания полосовой стали к двум полкам двутаврового профиля либо сооружения дополнительной монолитной плиты. В этом случае к логам привариваются хомуты из стальных стержней и прокладывают бетон.

Усиление железобетонных плит получают путем исполнения поверх кирпича бетонной плиты, толщина которой должна быть не меньше 3 см, либо использования составляющих железобетонных часторебристых конструкций там, где раньше демонтировалось заполнение из кирпичей.

В случае если таких методов недостаточно либо они очень сложные в реализации, необходимо менять весь участок железобетонных конструкций.

Железобетонная плита

Для усиления перекрытия железобетонных плит нужно по предварительному конструкторскому проекту сделать сверху или снизу набетонку.

Нередко нужно усиление бетонных конструкций вследствие коррозии армирующих стержней. Причиной появления ржавчины на стержнях является очень тонкий пласт бетона вокруг них. Последствия достаточно заметны. В нижней части монолитной плиты на плоскости бетона заметны ржавые полосы, а также открытая арматура. Для защиты арматуры необходимо почистить низ железобетонных перекрытий, отбить бетон около открытых стержней, покрасить стержни антикоррозионным составом, поверхность бетона загрунтовать, ликвидировать пустое пространство в бетоне, на всю поверхность перекрытия нанести цементно-известковую штукатурку, толщина которой должна быть не меньше 1,5 см. Гипсовую штукатурку использовать противопоказано.

Если для железобетонных плит требуются усиления перекрытия, то необходимо сверху или снизу сделать набетонку. Толщину набетонки и метод армирования проектирует конструктор. Если конструкция опирается как на стены, так и на балки, то возможно, что их тоже необходимо будет закрепить. Независимо от того закрепляется плита либо балка, желательно обеспечить крепкое соединение нового бетона со старым.

Часторебристая конструкция

Часторебристые перекрытия более всего распространены при строительстве частных домов со сложной формой, домов со стенами из поризованной керамики или легких бетонов, а также каркасных домов.

Его возможно закрепить так же, как и плиту из железобетона. Другим методом выступает выполнение дополнительных железобетонных ребер, которые расположены параллельно существующим ребрам. На этот случай в месте исполнения нового ребра над пустотелыми блоками заполнения бетон демонтируют. После этого в видимых железобетонных блоках открывается середина и вырезается часть верхней поверхности. Таким способом создается пространство, в которое можно проложить арматуру после удаления щебня и очистки, а потом бетон.

В результате выполнения дополнительных железобетонных ребер уменьшается мощность, которая приходится на 1 ребро, что дает возможность увеличить нагрузку на конструкцию полностью.

Усиление плит

В случае если мощность достаточно большая, приходится разбирать часть существующего монолитного перекрытия, а после выполнить новое. Конструктор делает проект усиления бетонных конструкций в зависимости от планируемой мощности на перекрытие. Стальные балки выступают несущими компонентами новой конструкции. Размер, количество и сечение находятся в зависимости от величины нагрузки. Между балками возможно запроектировать плиту Клейна (наполнение из кирпича, которое армировано стержнями, а они уж опираются на полки) или железобетонную плиту.

Усиление проемов в плитах перекрытия

Усиление проемов в плитах перекрытия и усиление проема в монолитном перекрытии одна из основных услуг компании Буравчик . Усиление проемов в плитах перекрытия в панельных домах выполняют операторы/сварщики с большим опытом работ на объектах заказчика в Москве и Московской области.

После того, как мы произвели работы по алмазной резке монолитных (железобетонных) плит перекрытия в Вашем помещении, далее наши сварщики/операторы выполняют работы по усилению проемов плит перекрытия металлом, – уголком или швеллером, зависит от технического задания и проектной документации предоставленной заказчиком.

ο Оперативный выезд операторов/сварщиков на объект в течении 24 часов.

ο Смета на усиление проемов в плитах перекрытия: +7(495)991-81-26

ο Усиление проёмов в плите надежноБуравчик

Меню страницы:

ο Выполнение нестандартных задач

Возможность подключать дополнительное оборудование для решения нестандартных задач на объекте.

ο Соблюдение сроков работ

Высокая производительность благодаря обновленному арсеналу оборудования.

ο Доступные цены

Индивидуальные цены для разного объема работ. Выгодные условия для сотрудничества со строительными компаниями.

Усиление проемов в плитах перекрытия цена

Если у Вас появилась потребность в усилении проемов в монолитных плитах перекрытия и вы желаете узнать цены (стоимость услуг) на усиление проемов в плитах перекрытия металлом (уголком и швеллером) позвоните, пожалуйста в офис нашей компании по телефону: +7(495)991-81-26 .

Менеджеры нашей компании быстро и качественно проконсультируют Вас относительно цены (стоимости услуг) на усиление проёмов в плите перекрытия в вашем помещении в Москве или Московской области.

Усиление проема в плите перекрытия 210х90 мм

Толщина стен/перекрытий Материал Цена
10-12 см уголок 100х63 12.000
14-16 см уголок 100х63 16.000
18-20 см уголок 120х80 18.000
22-24 см уголок 120х80 22.000
26-28 см уголок 125х80 28.000
30-32 мм уголок 140х80 32.000
32+ см индивидуально

Виды усиления проёмов

Цены на усиление проемов в перекрытиях указаны за 1 п.м. в рублях РФ без НДС

Уголковое усиление Материал Цена за 1 п.м. Сроки
Окантовка проема 63 см Уголок 1800 1 день
Окантовка проема 73 см Уголок 2400 1 день
Окантовка проема 100 см Уголок 2800 1 день
Окантовка проема 125 см Уголок 3800 1-2 дня
Окантовка проема 140 см Уголок 4800 1-2 дня
Окантовка проема 160 см Уголок 6800 1-2 дня
Окантовка проема 160+ см Уголок Индивидуально

Цены на усиление проемов в перекрытиях указаны за 1 п.м. в рублях РФ без НДС

Однорядное усиление Материал Цена за 1 п.м. Сроки
Усиление проема стена/перекрытие до 15 см Швеллер 1200 1 день
Усиление проема стена/перекрытие до 18 см Швеллер 1400 1 день
Усиление проема стена/перекрытие до 22 см Швеллер 1600 1 день
Усиление проема стена/перекрытие 22+ см Швеллер Индивидуально

Цены на усиление проемов в перекрытиях указаны за 1 п.м. в рублях РФ без НДС

Коробковое усиление Материал Цена за 1 п.м. Сроки
Со стяжкой и шпилькой двухрядное 12 см Швеллер 2800 1 день
Со стяжкой и шпилькой двухрядное 14 см Швеллер 3400 1 день
Со стяжкой и шпилькой двухрядное 16 см Швеллер 4200 1 день
Со стяжкой и шпилькой двухрядное 18 см Швеллер 5200 1 день
Со стяжкой и шпилькой двухрядное 20 см Швеллер 5800 1-2 дня
Со стяжкой и шпилькой двухрядное 22 см Швеллер 6200 1-2 дня
Со стяжкой и шпилькой двухрядное 24 см Швеллер 7200 1-2 дня
Со стяжкой и шпилькой двухрядное 24+ см Швеллер Индивидуально
  • Цены на усиление проемов в плитах перекрытия указаны ориентировочно.
  • Стоимость усиления проема в монолитных плитах перекрытия уточняйте у наших менеджеров.
  • При усилении более двух проемов плит действует индивидуальная скидка.
  • Стоимость минимального заказа/выезда – 6000 рублей

При больших объемах индивидуальная ценовая политика.

Требования к Заказчику:

  • Точка подключения к электросети на 220V (мощность не менее 2.5 кВт);
  • Наличие источника чистой воды на объекте;
  • Предоставление разметки на все виды работ.

Повышающий коэффициент при алмазном бурении, резке и усилении:

К1-отвод воды при алмазном сверлении/бурении 1,05
К2-высокая армированность стен/перекрытий 1,25
К3-горизонтальное сверление/бурение и алмазная резка 1,10
К4-алмазное сверление/бурение в труднодоступных местах 1,15
К5-сверление/бурение/резка на высоте (при высоте свыше 2,0 метров) 1,10
К6-при алмазном сверлении/бурении/резке в бетоне М400 1,15
К7-при алмазном сверлении/бурении, резке в бетоне марки М500 1,25
К8-при выполнении работ без возможности подвода воды к месту сверления/резки 1,10
К9-при работе в зимних условиях, исключая стоимость охлаждающей жидкости 1,10
К10-при последующем увеличении глубины сверления на шаг= 50см от базовых 1м 1,05
К11-при необходимости проведения работ с 22.00 до 8.00 (ночное время суток) 1,10
К12-при необходимости проведения работ в выходные и праздничные дни 1,25
К13-при проведения работ в опасных местах и на высоте 1,10

Усиление проемов в монолитной плите перекрытия

Виды усиления проемов

Есть три основных варианта/вида усиления монолитных плит перекрытия в панельных домах. Вид усиления проема в плите подбирается индивидуально и зависит от материала, его плотности, армированности, толщины стены или перекрытия, а так же от других индивидуальных особенностей объекта. Требований заказчика и СНиП и ГОСТ.

Основные виды усиления проема:

  • Однорядное усиление проема швеллером;
  • Усиление проема уголком;
  • Комплексное усиление проема: сочетание предыдущих двух видов усиления проема;

Дополнительные услуги

Усиление проема в перекрытии под винтовую лестницу

Полезная информация

Усиление проема в монолитной плите перекрытия цены в Москве

Профессионально выполним

Работаем по всей Москве и Московской области

    Быстро Без шума Без пыли и грязи

Усиление монолитных плит перекрытия

Ремонт, усиление и замена перекрытий

Восстановить функциональные возможности перекрытия можно ремонтом, усилением или заменой (полной или частичной – выборочной). Выбор способа зависит от материала и конструкции перекрытия, а также от степени его износа. В зданиях старой постройки, где часто использована в качестве материала перекрытий древесина, их изношенность превышает изношенность несущих стен. Срок службы железобетонных перекрытий и перекрытий по несущим металлическим балкам сопоставим со сроком службы стен. Поэтому решение вопроса о том, что делать с перекрытиями необходимо решать в каждом отдельном случае в зависимости от конкретных условий. При этом необходимо руководствоваться следующим принципом: окончание срока службы восстанавливаемых конструкций должен совпасть с окончанием срока службы несущих стен.

Ремонт, усиление или замена перекрытий – дорогой и трудоемкий процесс, так как для его осуществления почти невозможно обеспечить высокую степень механизации, работы выполняются в стесненных условиях, требуется большой объем подготовительных работ, выполняемых вручную, часто используются решения, отличающиеся от проектных и т. д.

Усиление монолитных железобетонных перекрытий может быть выполнено усилением плиты перекрытия, балок перекрытия или тем и другим одновременно. При усилении плиты монолитных железобетонных перекрытий поверх существующей плиты устраивают дополнительную плиту толщиной не менее 3 см, которую армируют одной сеткой. При этом должно быть обеспечено надежное сцепление нового бетона со старым путем очистки плиты и устройства насечки на её поверхности. Если этого сделать нельзя из-за глубокой загрязненности, то толщину дополни­тельной плиты увеличивают до 5 см.

Для усиления железобетонных балок в их растянутой зоне устанавливают дополнительную арматуру, которую приваривают к очищенной арматуре усиливаемой балки. Приварку ведут шпоночными швами непосредственно к стержням арматуры или к прокладкам в виде коротышей из круглой стали. В местах приварки отбивают защитный слой бетона с отверстиями диаметром 8-10 см с расстоянием между участками в 30-50 см. Стержни сваривают с двух сторон швом длиной 6-8 см. Нижний слой в этом случае торкретируют. Толщину одновременно наносимого слоя торкрет-бетона принимают от 7 до 20 мм. Если необходимо увеличить толщину усиливаемой конструкции, торкретирование проводят в несколько слоев, при этом каждый последующий слой наносят после схватывания предыдущего. Перед нанесением нового слоя после длительного перерыва старую поверхность промывают. Все слои торкрет-бетона за исключением последнего наносят и оставляют без затирки. Конструкции торкретируют при температуре не ниже 5°С. Слой торкрет-бетона может иметь отклонения от проектной толщины до 5 мм.

Для сборных железобетонных перекрытий ремонт обычно сводится к перетирке поверхности, но иногда возникает необходимость усиления перекрытий. В различных сериях типовых проектов полносборных домов используются в основном три вида перекрытий: сплошные и двухскорлупные плиты размером на комнату и многопустотные плиты и настилы.

Основные дефекты перекрытий:

· волосяные трещины в защитном слое;

· возникновение промерзающих зон в местах примыкания плит к стенам вследствие разрушения утепляющего пакета;

· выпадение раствора из швов (рустов) между настилами и т. п.

При сверхнормативном прогибе потолочной панели в практике ремонта используют различные проектные решения по усилению потолочных плит. Например, установкой металлической балочки из стального уголка вдоль наружной стены с предварительным подъемом панели домкратом. Или различные варианты закрепления и натяжения дополнительной арматуры в растянутой зоне плиты с последующей штукатуркой или торкретированием.

Сборные железобетонные пустотные плиты могут усиливаться с использованием пустот. Для этого сверху в зоне расположения канала пробивают полку и устанавливают арматурный каркас. При усилении только опорной части плиты каркасы располагаются на части ее пролета, а при необходимости – по всей длине плиты. После этого канал заполняют пластичным бетоном на мелком щебне. Одновременно с установкой дополнительного каркаса можно усилить и плиту наращиванием ее сверху (рис. 4.14).

Рекомендуется два способа отделки усиливающей конструк­ции: оштукатуривание цементным раствором по сетке с заделкой конструкции в растворе, что увеличивает площадь сечения самой плиты, повышает ее несущую способность и жесткость, значительно уменьшает звукопроводность перекрытия; подшив­ка листового материала (асбофанеры, древесно-стружечных плит, сухой штукатурки и т. д.) по деревянным брускам, кото­рые крепят к анкерам дополнительной арматурой и к самой плите, что исключает мокрые процессы по усилению и отделке плит (этот способ отделки может проводиться без выселения жильцов).

Рис. 4.14. Усиление пустотной плиты перекрытия:1 – усиливаемая плита; 2 – дополнительный арматурный каркас; 3 – дополнительная арматурная сетка; 4 – бетон усиления

Общая высота усиливающей конструкции и ее отделочного слоя не должна превышать 50 мм.

После усиления плиты производится отделка потолков либо устройство новых полов (в зависимости от способа уси­ления).

В целях защиты арматуры усиления от коррозии (в случае обшивки потолков листовым материалом) стержни усиления покрывают антикоррозионным составом.

Усиление деревянных перекрытий осущест­вляется, если несущие стены имеют значительный износ и здание в недалеком будущем подлежит сносу. Усиление может быть выполнено заменой части наката, заменой или усилением концов деревянных балок, устройством нового перекрытия с сохране­нием старого или заменой конструкций перекрытий на части площади перекрытий.

Для усиления концов деревянных балок применяется установка деревянных, металлических или железобетонных «протезов», а также боковых накладок с подведением подбалок (рис.4.15). В случае повреждения балок в пролете их усиливают с помощью дере­вянных накладок, технология, аналогичная технологии усиле­ния концов балок.

Рис. 4.15. Усиление деревянных балок: А – деревянными протезами (вид сверху); Б – боковыми накладками (вид

сверху); В – подбалкой (вид сбоку); 1 – балка; 2 – стена;

3 – деревянный протез; 4 – прокладка; 5 – болты; 6 – гвозди;

7 – боковые накладки; 8 – подбалка

После усиления балки укладывают щиты наката, которые, как правило, делают двухслойными. К низу щита прибивают облицовку. Ширина щита наката зависит от расстоя­ния между несущими балками, а длина принимается равной 1, 1,5 и 2 м. Толщину щита наката, как правило, опреде­ляют толщиной черепного бруска; щит, уложенный на черепные бруски, нижней своей поверхностью должен находиться в од­ной плоскости с нижней поверхностью балок. На щиты наката укладывают слой звуко- и теплоизолирующего материала. В междуэтажных перекрытиях поверх щита укладывают слой гидроизоляционного материала. В чердачных перекрытиях это запрещается, так как пары влаги из теплых помещений будут конденсироваться на холодной нижней поверхности изоляции: в результате перекрытие будет систе­матически увлажняться, возникнут условия для его гниения и развития грибка.

Усиление металлических балок перекрытий осуществляют увеличением сечения, при этом необходимо выполнить их разгрузку не менее чем на 60% или установить временные дополнительные опоры. При проектировании усиления необходимо придерживаться следующих технологических правил: объем сварки должен быть минимальным, сварные швы следует располагать в удобных доступных местах, необходимо избегать потолочной сварки, сначала надо усиливать нижний пояс, а затем верхний, что исключает прогиб балки в момент усиления. Наиболее простой способ усиления – симметричными накладками (рис. 4.16).

Замена перекрытий.

При капитальном ремонте зданий вза­мен разобранных перекрытий устраивают долговечные пере­крытия из железобетонных элементов или из железобетонных элементов по металлическим балкам.

Заменять, как правило, приходится деревянные перекрытия, с тем, чтобы срок службы (капитальность) всех несущих элементов здания был сопоставим. Новые перекрытия, монтируемые взамен существующих, могут быть выполнены из:

– железобетонных элементов различного размера и массы;

– металлических балок с заполнением железобетонными плитами;

– железобетонных или металлических балок с монолитным заполнением (сборно-монолитные перекрытия);

Рис. 4.16. Усиление стальных балок симметричными

накладками из: а – полосовой стали; б – уголков;

в – квадрата; г – круглой стали; д – труб;

е – комбинацией проката

Железобетонные элементы для замены перекрытий реконструируемых зданий подразделяются на крупноразмерные массой более 600 кг (например, пустотные настилы с выпускными ребрами), средне-размерные массой от 200 до 600 кг (балочные конструкции с вкладышами) и мелкоразмерные массой до 200 кг. При полной смене перекрытий в здании чаще всего используются крупноразмерные сборные железобетонные элементы, монтируемые кранами. При выборочной замене перекрытий наибольшее распространение нашли средне- и малоразмерные железобетонные элементы. При реконструкции зданий, имеющих сложную конфигурацию, использование сборных конструкций нецелесообразно из-за обилия типоразмеров.

Борозды и гнезда пробивают захватками длиной на 3-4 настила; последующую подготовку фронта работ для монтажа настилов осуществляют после анкеровки и замоноличивания их опорных концов.

Сборные перекрытия по железобетонным или металлическим балкам монтируют в определенной последовательности. Для этого размечают и пробивают гнезда для заводки железобетонных балок; подготавливают основания в гнездах для опирания балок; укладывают балки в проектное положение с выверкой; закладывают анкеры балок и заделывают гнезда кирпичом на растворе; укладывают вкладыши/плиты заполнения между балками.

Для устройства сборно-монолитных перекрытий размечают места расположения и пробивают гнезда для балок неполного сечения; укладывают балки в проектное положение, а также элементы межблочного заполнения; замоноличивают балки до полного сечения.

Подготовка опорной поверхности гнезд и борозд заключается в очистке её от пыли и щебня и выравнивании слоев це­ментного раствора под отметку концов балок или настилов. Для равномерного распределения нагрузки от сборных кон­струкций перекрытия под концы балок подкладывают бетонные плитки, а в борозды заводят разгрузочные металлические балки или рельсы таким образом, чтобы отметка их верха соответствовала проектной отметке опорной части элементов перекрытия.

Новые перекрытия могут монтироваться без передачи нагрузки на существующие стены. Тогда возникает необходимость устройства внутреннего несущего каркаса здания. Несущие каркасы монтируют после демонтажа конструкций, перекладки, усиления или ремонта отдельных участков фундаментов. После отрывки котлованов и устройства основания в проектное положение устанавливают железобетонные блоки-подушки, швы между которыми заполняют песком или раст­вором. На горизонтальной плоскости двух подушек расстилают арматурную сетку и устанавливают шаблон-опалубку (в виде бездонного ящика), после чего бетонируют монолитный шов. На поверхность армированного шва, выровненную цементным раствором, наносят риски, указывающие место расположения железобетонного стакана, который затем монтируют с проверкой соответствия его положения проекту.

По окончании монтажа фундамента размечают и пробивают гнезда в кирпичных стенах для опирания концов прогонов, балок или настилов перекрытия.

Усиление перекрытий

Компания “СтройКомпани” предоставляет услуги по усилению перекрытий. Опытные специалисты готовы работать с любым типом перекрытий из любого материала. Каждый тип перекрытия требует отдельного метода усиления.

Главная причина усиления перекрытий – это износ элементов перекрытия. В отличие от таких основополагающих элементов любого здания, как стены и фундамент, перекрытия требуют более частую замену. Например, деревянные перекрытия здания выходят из строя довольно часто, но это касается и других типов перекрытий.

Усиление перекрытий осуществляется и в случае износа здания в целом. Это значительно дешевле, чем производить радикальную замену перекрытий. Проще говоря, амортизируются основные конструктивные элементы здания, благодаря чему долговечность усиленных перекрытий не на много, но превышает общий срок службы объекта.

Наша компания осуществляет не только усиление деревянных перекрытий, но и усиление остальных типов перекрытий. Специалисты компании “СтройКомпани” выезжают на объект и определяют объем и вид работ, после чего выбирают метод усиления, исходя из типа перекрытия, с которым придется работать.

Типы усиления перекрытий:

  1. усиление деревянных перекрытий;
  2. усиление железобетонных перекрытий;
  3. усиление перекрытий Клейна: наполнение из кирпича, которое армировано стержнями, опирающимися на полки (встречаются крайне редко);
  4. усиление ребристых перекрытий (встречается редко);
  5. усиление монолитного перекрытия.

Для уточнения стоимости работ по усилению перекрытий, обратитесь по нашему телефону +7 (495) 211-20-22 или закажите звонок нашего менеджера.

Проект усиления перекрытий

Проектирование усиление перекрытия разрабатывается нашими специалистами с оглядкой на важные технологические правила:

  1. должен быть минимальный объем сварки;
  2. сварные швы должны располагаться в удобных доступных местах;
  3. необходимо избегать потолочной сварки;
  4. первенство усиления перекрытий следует отдавать нижнему поясу, затем верхнему, что исключает прогиб балки в момент усиления.

Способы усиления перекрытий

Усиление перекрытий симметричными накладками – несмотря на большой объем потолочной сварки, это наиболее простой способ усиления, который заключается в установке коротких ребер жесткости, окаймляя их продольными ребрами.

Усиление перекрытий с помощью натяжных устройств – эффективный метод усиления сплошных балок. Натяжные устройства обеспечивают стабильную величину предварительного напряжений, которое не зависит от податливости вытяжки затяжек и анкеров.

Усиление перекрытий с помощью распорных элементов, которые монтируются в виде секторов с гнездами, образующих с осью разрезные шарниры. Они располагаются между скошенными торцами распираемых балок. Данный способ наиболее часто применяется для усиления подкрановых балок. Эффективность данного метода обеспечивют минимальные трудовые и материальные затраты.

Во всех способах усиления перекрытий используются следующие инструменты:

  1. устройство опор;
  2. рубероид, кронштейны;
  3. стальные полосы либо стальные прутья;
  4. хомуты из стальных стержней.

Усиление деревянных перекрытий

В рамках услуги “усиление деревянных перекрытий” сотрудники нашей компании производят один из следующих видов работ, иногда комбинируя их:

  1. замена деревянных балок;
  2. увеличение количества балок;
  3. усиление балок перекрытия.

Первый метод усиления деревянных балок перекрытия обоснован, если балки повреждены по всей длине. Поврежденные балки удаляются, а на их место устанавливают новые, таким образом формируя усиление деревянных перекрытий.

Второй способ усиления деревянных балок перекрытия предполагает вставку новых балок между уже установленными, тем самым сокращая расстояние между конструкциями.

Третий способ усиления деревянного перекрытия предполагает крепление к перекрытию досок и брусков нужной толщины. Усиление деревянных перекрытий выполняются с помощью молотка, гвоздей, клея и антисептического состава. Все элементы, которые используются для усиления деревянных перекрытий, изолируются рубероидом.

Усиление железобетонных перекрытий

Усиление железобетонных перекрытий более сложны с инженерно-технической точки зрения. Этот вид работ часто требует от специалистов применения нестандартных инженерных решений. Опытные специалисты “СтройКомпани” способны выполнить усиление железобетонных перекрытий без каких-либо проблем. Мы предлагаем следующие способы усиления железобетонных перекрытий:

  1. усиление плоскими накладками;
  2. усиление накладками из швелеров и других профилей;
  3. обетонирование;
  4. усиление с помощью шпренгелей;
  5. усиление с помощью замены шарнирной заделки балок.

Для каждого отдельного случая в рамках услуги “усиление железобетонных конструкций” разрабатывается проектный план, в котором, помимо прочности, требованиям к износостойкости и другим параметрам, учитываются также эстетические характеристики.

При усилении железобетонного перекрытия наши специалисты используют следующий инструмент и оборудование: сварочный аппарат, бетономешалку, перфоратор или отбойный молоток, швеллера, двутавры, уголки, шпильки, доски и компоненты для приготовления бетонного раствора. Все необходимое оборудование имеется на базе нашего предприятия. Мы используем исключительно качественную технику от производителя и поддерживаем ее в отличном состоянии. Работают с ней профессиональные рабочие, которые быстро и качественно выполнят работу по усилению перекрытий в оговоренный с заказчиком срок.

Усиление монолитного перекрытия

Усиление монолитного перекрытия производится с помощью нанесения на поверхность плиты перекрытия нового слоя армированного бетона. Предварительно поверхность плиты тщательно очищается сотрудниками нашей компании и промывается водой. Затем производится насечка с помощью зубила на глубину от 0,5 до 1 сантиметра. В случае, если бетон перекрытия подвергался коррозии сильно и долго, применяют шпоночное соединение между старыми и новыми слоями конструкции. Осуществляют это следующим образом: в перекрытии делают отверстия размерами 8*8 сантиметров и с шагом 50-80 сантиметров. В отверстия помещают специальные стержни усиленного шпона. Поэтому усиление монолитного перекрытия считается достаточно кропотливой работой.

Существуют и другие способы усиления монолитных плит перекрытий. Услуга “усиление монолитного перекрытия” не обойдется без специальной строительной документации. Эскизы, схемы и порядок работ по усилению монолитного перекрытия, специалисты нашей компании также способны выполнить на высоком уровне.

Усиление плиты перекрытия

В том случае, если мощность и расчетный груз на здание достаточно высокие, возникает необходимость разобрать часть существующего монолитного перекрытия, после чего монтировать новое. Это называется «усиление плиты перекрытия» и может быть сделано, как с монолитным перекрытием, так и с железобетонными перекрытиями. Наши специалисты пользуются специальным конструктором, который делает проект усиления плит перекрытия, а также усиления конструкций, в зависимости от планируемой мощности на перекрытие. Несущими компонентами новой конструкции выступают стальные балки. Усиление плиты перекрытия осуществляется комплексным методом, поэтому между балками иногда проектируется и устанавливается плита Клейна, которую могут заменить на железобетонную плиту.

Ссылка на основную публикацию
Adblock
detector
