Водопроводная система являет собой достаточно сложную конструкцию, состоящую из множества компонентов. Каждый из них — незаменим и по-своему важен.

Помимо насоса и источника воды, требуется использовать еще и, собственно, линию, по которой вода будет попадать к потребителю. Она именуется коллектором.

Особенности и назначение

Коллектор – важная деталь системы водоснабжения в квартире или частном доме. Он выполняет важную функцию – стабилизирует давление в оборудовании, потребляющем воду и, собственно, доставляет ее от источника до потребителя.

Это может быть, например, смеситель или унитаз в квартире. Можно привести простой пример, известный многим. Когда кто-то принимает душ, нельзя открывать воду на кухне, поскольку это приведет к перепаду температуры.

То есть человек в ванной комнате может обжечься горячей водой или охладиться холодной – в зависимости от того, какой кухонный кран был открыт. Если в квартире имеется коллектор, подобных проблем возникать не будет.

Коллектор для трубопровода устанавливается сначала на горячее водоснабжение, а затем и на систему подачи горячей воды. Монтаж выполняется с применением коллекторной пары.

Если в отопительной системе установлен коллектор, то жидкость подается сначала на батареи через это приспособление. Водопровод работает аналогично: центральная ветка заходит в один коллектор, а не делится на большое количество ответвлений.

Каждое ответвление имеет запорный вентиль

Далее более подробно рассмотрим варианты, как может быть реализовано решение, какие существуют правила установки и само назначение коллектора в квартире.

Классическая схема разводки

Любая система водоснабжения (домовая или в квартире) призвана поставлять воду от источника к потребителю. И если потребитель один – схема понятна, а если их несколько?

Тогда ранее поступали просто, вставляя в трубу Т-образный разветвитель. К одному отводу подводился следующий потребитель, а к другому – водопотребляющий прибор.

Такое решение довольно широко используется и сегодня в устройстве водоснабжения для домов и квартир. Ведь оно обладает важными преимуществами перед остальными: простота конструкции, доступность и небольшая протяженность труб.

Но такой подход имеет и недостатки:

• непростой ремонт – для осуществления процедуры для одного потребителя необходимо отключать всю систему;
• если отключается несколько потребителей, существенно снижается давление в системе: чем дальше «по трубе» от источника, тем хуже показатель. В такой ситуации фактически в привилегированном положении будет находиться ближний потребитель. Пример с одновременным потреблением воды в ванной и на кухне был приведен выше.

Коллекторная система обеспечения водоснабжением

С вышеупомянутыми недостатками не приходится сталкиваться, если используется коллекторный узел для водопровода или параллельная система.

Коллекторы выглядят как цилиндры, с торца которых находится отверстие входа, по бокам – несколько выходных отверстий. К последним присоединяются подводки – одна на каждого потребителя.

К входу коллектора подсоединяются трубы от источника. Используя коллекторы для подключения водопровода, можно параллельно присоединить большое число потребителей. Если имеются невостребованные выходы, на них ставят заглушки.

В итоге каждый потребитель в квартире получает стабильное давление.

Преимущества коллекторного решения:

• На такой системе все потребители находятся в «равных правах»: если падает давление, каждый получает количество воды такое же, как и остальные.
• Удобство обслуживания – все вентили, манометры и прочие приборы устанавливаются на выходном отверстии коллектора, поэтому их можно обнаружить в одном месте. Если нужно отремонтировать систему у одного потребителя, его отключают, остальные потребляют воду, как и раньше.
• В каждом приборе можно управлять давлением, если на каждом коллекторном отводе установить регуляторы давления.

Коллекторная система обладает одним существенным недостатком – наличием множества разводок. В итоге увеличиваются затраты на трубы, трудоемкость монтажа системы.

В результате конструкция существенно дорожает, ухудшается внешний вид. Поэтому коллекторы – хорошие помощники, если выполнена «скрытая» проводка.

Довольно часто в домовых многоквартирных системах используется смешанная система: на этаже потребители используют коллекторную схему, от стояка на этаж – тройниковую.

Тем не менее, какой бы система не была, ее следует выбирать, учитывая проекты и расчеты дома.

Правила монтажа систем отопления

Поскольку коллектор может устанавливаться либо на отопительной системе, либо на системе водоснабжения, стоит рассмотреть каждый вариант, как осуществляется реализация решения.

Трубы до радиаторов имеют разную длину. Даже современные образцы характеризуются определенным гидравлическим сопротивлением, которое прямо пропорционально длине изделий.

Коллектор холодного и горячего водоснабжения из полипропиленовых труб

Также имеют место теплопотери. Следовательно, для выравнивания температуры необходима регулировка отопительной системы. Поэтому вместо обычных вентилей стоит для каждого прибора использовать по два дросселя.

Сборка отопительной системы с коллектором происходит в таком порядке:

• напорный трубопровод, осуществляющий теплоноситель к первому коллектору, закрепляется на подающем котельном штуцере;
• от коллектора трубы разводятся к верхним штуцерам радиаторов;
• недалеко от первого устанавливается второй коллектор; к нему подключаются трубы от нижних разъемов радиаторов;
• нагнетательный насос соединяется со вторым коллектором;
• от насоса трубы вводятся в принимающий котельный штуцер.

Такое устройство используется для закрытой и открытой отопительной системы. В первом случае на верхней точке трубопровода монтируется герметичный расширительный бак, во втором – открытый.

Следует отметить, что принимающий и подающий коллекторы должны находиться посредине дома. Это объясняется тем, что именно от этой точки самое короткое расстояние до окон с радиаторами.

Особенности конструкции (видео)

Правила монтажа систем водоснабжения

Коллекторный водопровод собирается так. Вентиль шарнирного типа подсоединяется к центральной трубе. На него устанавливается фильтр грубой очистки.

Дальше подключается счетчик, ведущий учет потребления воды. После него выполняется монтаж фильтра с более тонкой системой очистки.

Дальше выполняется установка клапана обратного давления, который противостоит оттоку воды в трубу, если на ней нет давления. Коллектор подключается к клапану.

От коллектора отходит несколько отводов с вентилями, к которым подключается трубопровод к каждому потребителю. Процедура повторяется для трубы с холодной и с горячей водой.

Если центральная труба имеет только холодную воду, то к первому коллектору необходимо подключить ввод на бойлер. А его вывод вставляется на отдельный коллектор, разводящий горячую воду.

Следовательно, выбирать коллектор необходимо, учитывая число кранов дома.

Коллектор холодного и горячего водоснабжения

Выбирая место, где будет установлена коллекторная разводка водопровода, следует помнить, что все трубопроводы будут начинать свой путь с этой точки.

Поэтому коллекторный шкаф рекомендуется размещать поближе к местам, где максимальная сосредоточенность потребительских источников.

Для квартир часто используется такой метод. Коллектор устанавливается за сливным бачком. Это позволяет минимизировать расстояние до ванной комнаты или кухни, а также самого бачка.

Монтаж выполняется с применением коллекторной монтажной пары. Сначала соединяется коллектор и крепеж, затем отмечается место для фиксации на стене.

Далее к коллектору подключаются водопроводные трубы. Затем подключается оборудование к системе трубопровода.

Как выбрать и установить коллекторы водоснабжения

Применение сантехнических коллекторов с отсекающими кранами повышает комфорт использования воды.

Если разводка выполнена одной трубой от стояка, то при открытии нескольких кранов напор воды в них слабеет. Вследствие этого, например, можно обжечься под душем, если кто-то включит воду на кухне.

Распределительный коллектор устраняет эту проблему. Из статьи вы узнаете подробнее, что такое коллектор для водоснабжения, как его выбрать.

Что такое коллектор водоснабжения

Коллектор, это устройство разделения воды на несколько потоков. Принцип работы такой же, как у обычного тройника – приходит один поток (труба) выходят два. Диаметр входного отверстия коллектора на 20-40 процентов больше диаметров выходного, поэтому при открытии нескольких кранов не происходит снижения давления и потока воды.

Коллектор разделяет большой поток воды на несколько маленьких, а давление в кранах при увеличенном потреблении воды стабильно за счет того, что разделение потоков происходит в трубе большего диаметра, чем в традиционной схеме. Чем больше диаметр трубы, тем больше воды проходит через нее за единицу времени.

Коллекторная схема водоснабжения комфортней в эксплуатации, чем традиционная, со стояками и тройниками. Но стоимость материалов для нее превосходит этот параметр для традиционной в 8-10 раз. Поэтому данную схему не применяют при ограниченном бюджете на прокладку водопровода.

Виды и типы

Для изготовления коллекторов применяют:

1. Нержавеющую сталь.
2. Латунь.
3. Полипропилен.
4. Сшитый полиэтилен.

Коллекторы различают по способу крепления труб:

1. Резьбовые (с внутренней и внешней резьбой).
2. С компрессионными фитингами для пластиковых и металлопластиковых труб.
3. С евроконусом.
4. С фитингами под пайку (для пластиковых труб).
5. Комбинированные (на отверстиях большого диаметра резьба, на малом диаметре компрессионный фитинг, евроконус или под пайку).

Коллекторы из латуни

Коллекторы разделяют по количеству отводов. Их выпускают с количеством отводов от 2 до 6.

Каждый коллектор оснащен двумя креплениями, соответствующими диаметру подающей воду трубы и предназначенными для стыковки. С их помощью соединяют несколько блоков в составной коллектор без дополнительных переходников.

Если достаточно одного блока, или для заглушки последнего используют специальные пробки.

Как выбрать и установить подходящий коллектор

Перед выбором коллектора определите количество потребителей холодной и горячей воды (к ним относятся краны, унитазы, стиральные и посудомоечные машины и другая сантехника). Определите тип водопроводных труб, от них зависит выбор коллектора и дополнительных фитингов.

Если число потребителей не совпадает с количеством отводов, приобретите несколько коллекторов и составьте из них один. Для подключения к подающей трубе из полипропилена или сшитого полиэтилена, приобретайтете коллекторы из этих материалов. Они дешевле металлических, не уступают в надежности и проще в монтаже.

Учитывайте, что полипропиленовый коллектор соединяют пайкой, а полиэтиленовый – компрессионными фитингами.

Если в системе водоснабжения отсутствуют фильтры горячей и холодной воды, система учета потребления и обратный клапан, приобретите и установите их перед коллектором. Расположение приборов неподалеку от коллектора, в одном смотровом люке, облегчает ремонт и обслуживание системы водоснабжения.

Коллектор полипропиленовый с кранами

Стоимость

Стоимость коллекторов зависит от материала, конфигурации и производителя и указана ниже:

• Полипропиленовый, 6 кранов, диаметром 40х20 мм, KALDE, под пайку – 1600 рублей;
• Полипропиленовый, 3 крана, диаметром 40х20 мм, KALDE, под пайку – 480 рублей;
• Полипропиленовый, 2 крана, диаметром 40х20 мм, KALDE, под пайку – 320 рублей;
• Латунный, без кранов, 4 отвода, без кранов, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 750 рублей;
• Латунный, без кранов, 4 отвода, без кранов, все резьбовые соединения (внутренняя резьба), диаметром 1х¾ дюйма VALTEC – 700 рублей;
• Латунный, 3 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 1400 рублей;
• Латунный, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, ELSEN – 1300 рублей;
• Нержавеющая сталь, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная) 3/4х1/2 дюйма, FAR – 2200 рублей.

Монтаж

Выбрав коллектор (сборку из нескольких блоков) на горячую и холодную воду, приобретите фитинги и дополнительные элементы – фторопластовый уплотнительный материал(ФУМ), резиновые прокладки, переходники необходимых размеров. Желательно приобретать коллекторы, трубы и фитинги одного производителя.

Известны случаи, когда трубы, коллекторы и фитинги разных производителей отличались в размерах настолько, что качественная сборка была невозможна. И приходилось покупать другие фитинги. Поэтому перед покупкой проверьте, совпадают ли их размеры.

Использование коллекторов во много раз повышает стоимость прокладки водопровода и увеличивает комфортность использования воды. Из статьи вы узнали, как выбирать коллекторы, что необходимо для их монтажа и в какой последовательности устанавливать коллекторные системы водоснабжения.

Как выбрать коллектор отопления

Коллектор для отопления – устройство, контролирующее параметры работы системы отопления (температура, объем, давление подачи теплоносителя). Выполняется в виде гребенки с отводами для подключения отопительных приборов. Многие модели состоят из двух частей – подающей и обратной. Коллектор широко используется в частных домах.

Коллектор увеличивает эффективность, надежность, срок эксплуатации, а также облегчает ремонт и модернизацию отопительной системы. Недостаток – большие денежные затраты, которые складываются из нескольких элементов:

• высокая цена самого устройства;
• повышенная стоимость отопительной системы из-за необходимости подводить отдельный трубопровод (контур) к каждому отопительному прибору;
• расходы на приобретение циркуляционного насоса, который требуется для нормальной работы системы (плюс затраты на электроэнергию);
• расходы на покупку шкафа, защищающего от несанкционированного доступа и маскирующего коллекторный узел. Такой шкаф особенно актуален, если в доме есть дети.

• Распределительный коллектор
• Регулирующий коллектор
• Отсекающий коллектор

Распределительный – основная разновидность коллекторов. Применяется для распределения теплоносителя по контурам (веткам, петлям) отопительной системы. Дает возможность организовать равномерный прогрев всех отопительных приборов в помещении – радиаторов, теплых полов, бойлеров косвенного нагрева, водяных калориферов.

Распределительные коллекторы бывают двух типов.

• Нерегулируемые (пустые) – простые и дешевые, лишены запорной или запорно-регулировочной арматуры. Используются в случае, если не нужно управлять подачей теплоносителя.
• Регулируемые – более продвинутые и дорогостоящие. Снабжены устройствами, позволяющими изменять расход теплоносителя.

Регулирующий – оснащен запорно-регулировочными вентилями, позволяет дозировать количество подаваемого теплоносителя на конкретный контур. Оснащается вентилями. Обеспечивает экономию денежных средств за счет уменьшения подачи нагревательной жидкости.

Отсекающий – укомплектован запорными (шаровыми) кранами, предназначен для перекрывания подачи теплоносителя на конкретный контур. Полезен при ремонте / монтаже отопительных приборов, так как дает возможность выполнять соответствующие работы без отключения всей системы отопления.

Исполнение

Модульный – подразумевает соединение нескольких коллекторов в одну конструкцию. В итоге получается гребенка с нужным количеством отводов.

Цельный – не позволяет соединять коллекторы друг с другом.

Подключение

Коллекторы рассчитаны на подключение слева и/или справа (сбоку), снизу или сверху. Оптимальный вариант выбирается исходя из архитектурных особенностей помещения. Часто применяют нижнее подключение, позволяющее в полной мере реализовать потенциал отопительной системы и спрятать трубы в пол.

Материал

Латунь – характеризуется повышенной прочностью и долговечностью. Недостаток – высокая цена.

Нержавеющая сталь – хороший баланс надежности и цены. Минус– большое количество подделок на рынке (подлинность проверяется с помощью магнита). Стальной коллектор проигрывает в прочности цельнолитому латунному из-за наличия сварного шва.

Медь – надежный материал, выдерживающий значительную температуру и давление. Недостатки: высокая стоимость, несовместимость с алюминиевыми радиаторами или трубами. Коллекторы из меди хороши в масляных системах отопления.

Полипропилен – самый дешевый материал. Такой коллектор легко устанавливается. Минусы: недостаточная прочность, чувствительность к УФ-лучам. Полипропиленовые коллекторы целесообразно использовать только в системах водяного отопления.

Диаметр коллектора (DN, Ду)

Номинальный (внутренний) диаметр отвечает за совместимость коллектора и основного трубопровода, который подключен к отопительному котлу. От этого параметра зависит пропускная способность гребенки. Единица измерения – дюйм. Наиболее распространенные диаметры – 1 дюйм (25 мм), 3/4 дюйма (20 мм), 1/2 дюйма (15 мм), 1 1/2 дюйма (40 мм), 1 1/4 дюйма (32 мм).

Важно: чем больше пропускная способность коллектора, тем больше контуров отопления можно к нему подключить.

Максимальное рабочее давление

Этот показатель означает наибольшее давление теплоносителя, которое выдерживает коллектор без ухудшения эксплуатационных характеристик и преждевременного выхода из строя. Рабочее давление в отопительной системе не превышает 2-5 бар, а в системах водяного теплого пола – 3 бара.

Максимальное рабочее давление определяется материалом устройства:

• латунные коллекторы – до 20 бар;
• стальные коллекторы – до 10 бар;
• медные коллекторы – до 30 бар;
• полипропиленовые коллекторы – до 10 бар.

Максимальная рабочая температура

Данный параметр указывает на предельно допустимую температуру теплоносителя, при которой гарантируется нормальная работа коллектора. В системе водяного теплого пола рабочая температура достигает 55°C, в системе отопления – 90-95°C.

Максимальная рабочая температура зависит от материала, использованного для производства гребенки:

• латунные коллекторы – до 150°C;
• стальные коллекторы – до 130°C;
• медные коллекторы – до 600°C;
• полипропиленовые коллекторы – до 95°C.

Отводы

Количество – должно совпадать с числом контуров системы. В свою очередь эту величину рассчитывают в зависимости от количества отопительных приборов, комнат и их площади (при оборудовании теплого пола). На каждый контур приходится по паре отводов:

• «подача» – для перемещения теплоносителя от котла в систему;
• «обратка» – для возвращения остывшего теплоносителя в котел.

В распределительных коллекторах предусматривается 2-12 отводов, иногда этот параметр достигает 16. Регулирующие и отсекающие модели обычно снабжены 2-6 отводами.

Диаметр – выбирается исходя из диаметра трубопровода контуров, которые подключаются к коллектору. Чаще всего встречаются варианты на 3/4 дюйма, 1/2 дюйма, 1 дюйм, 1 1/2 дюйма и 1 1/4 дюйма.

Оснащение

Термостатический смесительный клапан – автоматически управляет температурой в помещении за счет смешивания горячего и холодного носителя тепла. Работает в паре с термоголовкой или сервоприводом.

Расходомеры – измеряют затраты теплоносителя на обогрев и позволяют регулировать его подачу. Также обеспечивают более равномерное распределение нагревательной жидкости по контурам отопительной системы.

Регулировочные вентили – открывают, закрывают и изменяют подачу теплоносителя.

Шаровые краны – открывают или закрывают подачу теплоносителя.

Водовыпускной клапан – предназначен для отведения воды из отопительной системы после завершения ее использования.

Воздуховыпускной клапан – служит для отведения воздуха из системы отопления при ее опорожнении или заполнении теплоносителем. Во многих моделях вместо такого клапана используется кран Маевского.

Сервопривод – автоматически регулирует подачу теплоносителя и температуру. Используется в тандеме с комнатным термостатом (контроллером).

Гидрострелка – разделяет потоки теплоносителя на два контура, что предотвращает резкие перепады температур и давления в трубах. Тем самым продлевается срок службы отопительной системы.

Циркуляционный насос – ускоряет движение теплоносителя по контуру, не позволяя ему сильно остыть. Подобное оборудование обеспечивает равномерное распределение нагревательной жидкости, имеющей одинаковую температуру.

Что такое водопроводный коллектор и какие от него плюсы

Решение проблемы слабого напора – это коллектор для водоснабжения, который распределит общий поток от централизованной системы. Напор будет равномерным и позволит обеспечить все потребители достаточным водяным напором.

Устройство и назначение коллекторов

По своей сути это распределитель потока, который имеет основной канал с входом и выходом, а также ответвления. Их количество может быть разным. В большинстве случаев от 4 до 6, а если нужно больше, то можно подключить несколько распределителей последовательно.

Гребенка для водоснабжения может быть изготовлена из металла, сплавов или полимерных материалов. Выбор зависит от бюджета и целевого назначения. Особенность конструкции в том, что входное отверстие имеет меньший диаметр, чем выходное. Это необходимо, чтобы в распределительной зоне формировалось избыточное давление.

В продаже имеются модели, которые по умолчанию оснащены кранами для отсекания ответвлений.

Коллекторное подключение предполагает, что каждая ветка протягивается к отдельно взятому потребителю.

В этом случае появляется рад преимуществ:

1. Каждый потребитель получает достаточный напор для нормального функционирования.
2. Есть возможность отключить один из них для ремонта, профилактики или замены без отключения остальных.
3. В случае необходимости ликвидировать затопление, достаточно отсечь одну ветвь и пользоваться остальными приборами без ограничения.

Еще одним преимуществом применения коллекторов в системах водоснабжения является то, что при включении, скажем, стиральной машины, напор воды в душе не меняется. Это значит, что нет неприятных перепадов температуры. Но конструкций, конфигураций и производителей много, и чтобы сделать правильный выбор, нужно знать особенности этих приборов.

Как правильно подобрать гребёнку

Помимо бренда нужно учитывать материал, из которого изготавливаются коллекторы для водопровода:

1. Нержавейка. Характеризуется прочностью, устойчивостью к коррозии, низкой стоимостью.
2. Полиэтилен. Стоит еще меньше, чем сталь, но имеет одно ограничение. Его нельзя использовать для монтажа систем отопления.
3. Полипропилен. Материал всем хорош, и сложность возникает только в том, что соединение предполагает пайку с применением специализированного оборудования.
4. Латунь. Прочный, долговечный, универсальный материал для сборки качественной, надежной сантехнический системы.

Обращать внимание нужно и на систему креплений. Резьбовые соединения предполагают использование стандартного инструмента, который имеется практически в каждом доме. Сложность заключается в необходимости нарезать резьбу на трубы. Пластиковые элементы предполагают пайку. Покупать оборудование для одноразового использования нецелесообразно. Комбинированные методы крепежа предполагают применение и тех и других инструментов.

Основные производители

Некоторые уделяют этому аспекту мало внимания. Будучи уверенными в том, что конструкция проста, они не задумываются над тем, что со временем коллекторы для водоснабжения выходят из строя. Каждый из них будет нуждаться в ремонте или замене. Вопрос только в том, как скоро это произойдет, и с какой периодичностью будут возникать проблемы. Сейчас на рынке сантехники есть несколько «китов»:

Несмотря на то, что продукция этой компании можно отнести к бюджетному сегменту, качество весьма приемлемо. Изделия надежны, просты в эксплуатации, неприхотливы, долговечны.

Цена этого продукта выше, но несменное немецкое качество позволяет пользоваться продукцией этой компании долго. Латунь, из которой изготовлены элементы конструкции, выдерживают агрессивную среду, не ржавеет, не гниет.

Продукция относится к среднему ценовому сегменту, что обеспечило ей популярность у профессионалов, застройщиков, подрядчиков. Низкая себестоимость на фоне безотказности – главные характеристики коллекторов этой марки.

Главное достоинство – применение инновационных технологий при производстве. Каждое изделие перед сходом с конвейера тестируется на момент работоспособности. Материал – латунь.

Компания производит весь набор комплектующих, с помощью которых можно смонтировать систему снабжения или отопления. Ассортимент постоянно расширяется, и сейчас это более 1000 наименований.

Монтаж

Главная особенность процедуры в том, что среди всех сантехнических приборов, включая краны, счетчики и потребители, коллекторы водоснабжения устанавливаются в последнюю очередь.

Перед запуском системы нужно убедиться, что она герметична. Для этого перекрывают все краны, и воду подают поступательно по каждой ветке, чтобы своевременно выявить наличие утечек. Квалифицированные сантехники на личном опыте убедились, что есть ряд особенностей, которые можно узнать только из собственного опыта, а не из литературы.

Советы и полезное видео

Коллекторная схема водоснабжения универсальна, и подойдет для зданий и помещений любого назначения. Это может быть частный коттедж, квартира в многоэтажке, АБК на производсве, гостиница и т.д. Ограничений никаких нет. Главное правильно подобрать модель среди разнообразия распределительных коллекторов, которое представлено на рынке сегодня.

В горячий и холодный трубопровод монтируются распределители с различной маркировкой красного и синего цвета соответственно. На этом элементе лучше не экономить, и если бюджет позволяет приобрести продукт именитого, проверенного производителя, нужно покупать именно его, а не самую дешевую модификацию, которая уже через несколько месяцев потребует замены.

Каждый отвод, вход и выход тщательно изолируется. Для этого используется Фум-лента, силикон или иной герметик. Нужно обращать внимание на маркировку, когда собирается система отопления или горячего водоснабжения. А модификация самого коллектора должна иметь столько отводов, сколько будет потребителей или их групп.

Если комплектация помещений предполагает поэтапный процесс подключения точек, нужно, чтобы число отводов было достаточным для подсоединения их всех. А пока нет необходимости, отводные ветви блокируются заглушками. Краны должны быть перекрыты. Но самое главное, что зная все вышесказанное собрать коллекторную систему можно своими руками.

Коллектор водоснабжения: что это, как правильно выбрать и установить?

Коллекторы – изобретение далеко не новое, однако для многих остается чем-то непонятным и сложным. Устройство призвано упростить систему водопровода, сделать грамотный монтаж труб и при этом обеспечить надежную защиту от протекания. Как разобраться с ассортиментом сантехнических устройств и можно ли установить распределяющую гребенку самостоятельно?

Что такое коллектор?

Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.

В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.

Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия — 3/4 дюйма, выходных — 1/2 дюйма.

1. Коллектор с вентилями.
2. Коллектор с шаровыми кранами.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Для чего нужен коллектор?

Система водопровода с разделителем и отдельным подводом трубы к каждому потребителю обойдется дороже, чем классическая разводка. Стоит ли переплачивать за коллектор на воду и отопление?

• Устройство используется для регулировки давления воды в квартире. В стандартной разводке нередко снижается напор в открытом кране, если кто-то откроет другой кран или смоет унитаз. Это грозит не только дискомфортом, но и ожогами из-за слишком горячей воды, которая вдруг начинает литься. Продуманный диаметр коллектора позволяет избавиться от проблемы с давлением. Сколько бы не было открыто кранов в квартире, напор воды остается неизменным.
• На каждом выходном отверстии предусмотрены краны, которые позволяют регулировать подачу воды по ветке. Если ведется ремонт смесителя, не обязательно полностью отключать подачу холодной и горячей воды из стояков. Достаточно переклыть только определенную ветку.
• Отсутствие стыков и тройников, вмонтированных в стену, сводит к минимуму риск возникновения протечек. Если кран или фитинг выходит из строя, его легко заменить, разобрав коллекторную систему в шкафчике. Облицовка в санузле не пострадает.
• При необходимости дополнить систему водоснабжения еще одним потребителем, не придется переделывать всю разводку. Подключение обойдется недорого и не потребует больших временных затрат.

При коллекторном монтаже водопровода возрастает его стоимость. Количество трубы к коллектору, будь то, металлическая, металлопластовая, полипропиленовая или из сшитого полипропилена, по сравнению в тройниковой разводкой, увеличивается в 8-10 раз. Однако современные трубы, особенно металлопластиковые и полипропиленовые, стоят не очень дорого, поэтому такая система доступна большинству жителей.

Классификация коллекторов

Разделительные гребенки для водоснабжения отличаются и своей конструкцией, и материалами. Перед тем, как выбрать коллектор, изучите весь ассортимент, представленный на рынке.

Разделители производятся из разных материалов:

• Нержавеющая сталь обладает устойчивостью к коррозии, огню и высокой температуре. Вес коллектора из нержавейки небольшой, что позволяет легко закрепить его к стене. Это абсолютно безвредный материал, который придает изделию привлекательный внешний вид.
• Латунь – невероятно прочный металл, который не боится коррозии, высокой температуры. Гребенки из латуни отличаются высокой ценой, однако гарантируют максимальную прочность.
• Разделители из полипропилена не боятся ржавчины, отличаются небольшим весом.

Коллектор из полипропилена.

Некоторые мастера могут сделать коллектор своими руками из полипропиленовых труб, ни чем не уступающий по качеству фабричной продукции.

Коллекторы отличаются способами крепления труб. В зависимости от материала используемых труб подбирается модель гребёнки.

1. Гребёнка для установки кранов и любых сантехприборов на своё усмотрение.
2. С компрессионными фитингами — предназначена для монтажа труб из металлопласта или сшитого полиэтилена.
3. Для монтажа труб из полипропилена.
4. Под евроконус. Подходит для монтажа труб практически из любого материала через переходник (евроконус).

Разделительные гребенки отличаются количеством отводов. Минимум – 2 выхода, максимум – 6. Отводы, которые на данный момент не используются, можно закрывать заглушками. Если необходимо сделать больше 6 выходов, несколько коллекторов соединяются между собой.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

• Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
• Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они упрощают сборку узла — нет необходимости в установке кранов.
• Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
• Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Тепло, вода и полимерные трубы

Сантехнический мир в деталях

Подписаться на этот блог

Follow by Email

Поиск по этому блогу

Коллектор для теплого пола. Выбор материала

Рис.1 Пример размещения коллекторного блока для напольного отопления

Рис.2 Коллектор слева изготовлен из готового прутка, справа — штампованный

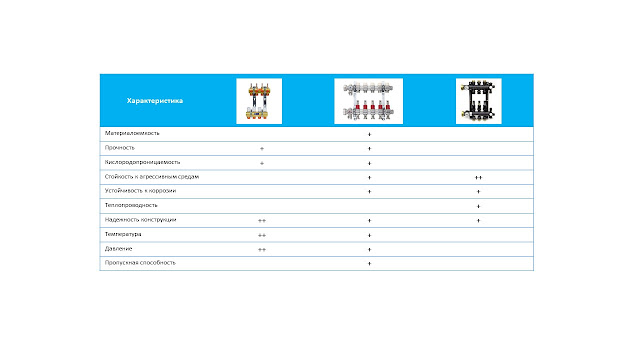

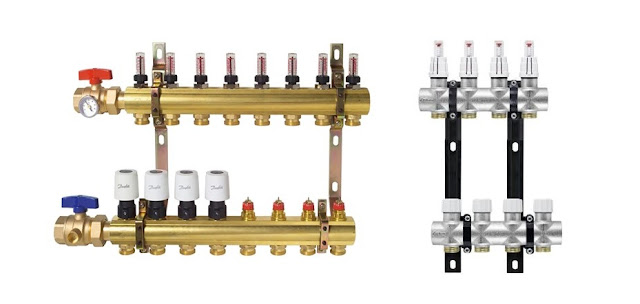

Рис.3 Блоки из разных материалов (слева направо) — латунь, нержавеющая сталь, технополимер

У латуни практически нет недостатков. Гипотетические вымывание цинка и коррозия устраняются нанесением никеля или хрома.

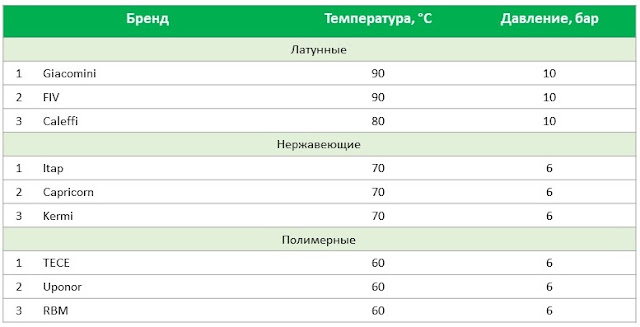

Таблица 1. Параметры давления и температуры

Таблица 2. Парметры расхода теплоносителя

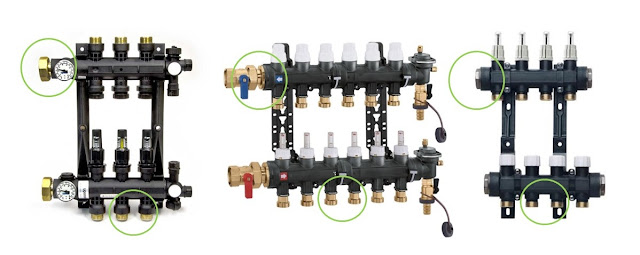

Рис. 4 Полимерные коллекторы

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Ярлыки

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Комментарии

Отправка комментария

Популярные сообщения из этого блога

Маркировка шаровых кранов

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Обзор насосно-смесительных узлов для «теплого пола»

В первую очередь «теплый пол» у нас ассоциируется с трубами, подложкой и коллекторами. О насосно-смесительных узлах вспоминают не всегда. Кто-то из-за непонимания как настроить, куда поставить, и главное зачем? Кто-то из-за дороговизны. А ведь этот узел – основа панельного обогрева. Давайте посмотрим на варианты узлов, которые есть на рынке Украины. А вот здесь видео-обзор производителей — Youtube.Build your life

Функциональность
Отопление в полу – это вид низкотемпературной системы. По ряду причин, в трубопроводы теплоноситель необходимо подавать с температурой ниже 55°С. В нашей стране «теплый полы» зачастую комбинируются с радиаторным отоплением. Последнее работает с теплоносителем с высокой температурой (выше 55°С). Именно здесь и находит себе применение насосно-смесительный узел (НСУ). Он производит снижение температуры теплоносителя до расчетного значения для напольного отопления. Путем смешивания двух потоков – горячего (от основной магистрали системы отопления) и охлажденного (ч…

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Фольга под теплый пол. Нужна или нет?

Каждый человек, кто сталкивался с темой теплых полов, знает, что его надо «утеплять». В качестве теплоизоляции зачастую используют пенополистирол с фольгой. И вот вопрос, зачем она нужна? И нужна ли вообще?

Сразу же хочу развеять один миф, что фольга отражает тепло. И оно распределяется только в нужном обогреваемом помещении. Это неправда!
Поясню. В отоплении существует 3 основных вида теплопередачи – конвекция, теплопроводность и излучение. Последний способ может работать только лишь в прозрачной среде. А так как между фольгой и бетоном нет прослойки воздуха, то отражать (излучать) тепло она не может.
Но вот отдавать тепло за счет теплопроводности – да. Так как коэффициент теплопроводности у бетона намного ниже, чем у алюминиевой фольги, то последняя способствует быстрому прогреву и равномерному распределению тепла по площади помещения. Чтобы достигнуть такого эффекта, необходимо применять алюминиевую фольгу толщиной более 50 мкм.
Но с большей доли вероятности такая пленка не сможет …

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Маркировка пластиковых труб. Трубы на основе полиэтилена

Полимеры быстро вошли в нашу жизнь. В любой области жизни Вы найдете множество изделий из пластика. Инженерные системы не есть исключением. Для систем отопления и водоснабжения выпускается много разновидностей пластиковых труб, фитингов и других продуктов.
Одной большой категорией есть трубы на основе полиэтилена для отопления. На рынке присутствует много производителей, брендов и типов. Для многих людей трудно разобраться кто же лучше и какая между ними разница. Одним из простых способов – это прочитать что на них написано. Ранее я уже писал о маркировке шаровых кранов и полипропиленовыхфитингов. В этой статье я покажу Вам что означает маркировка труб на основе полиэтилена.

Все надписи на трубах PEX, PERTили металлопластиковых можно разделить на категории. Здесь все ясно. Основных больше десяти. Итак, начнем.
1. Название производителя/бренда Здесь все ясно. Зачастую название выделяют более жирным шрифтом или наносят логотипы. Иногда просто отделяют знаками (см. рис.2).
